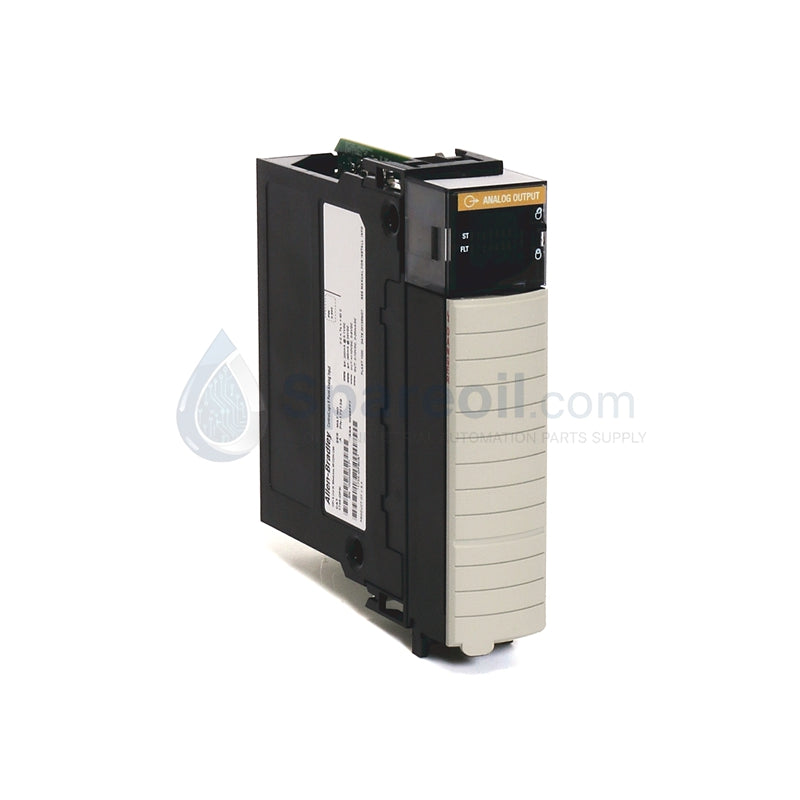

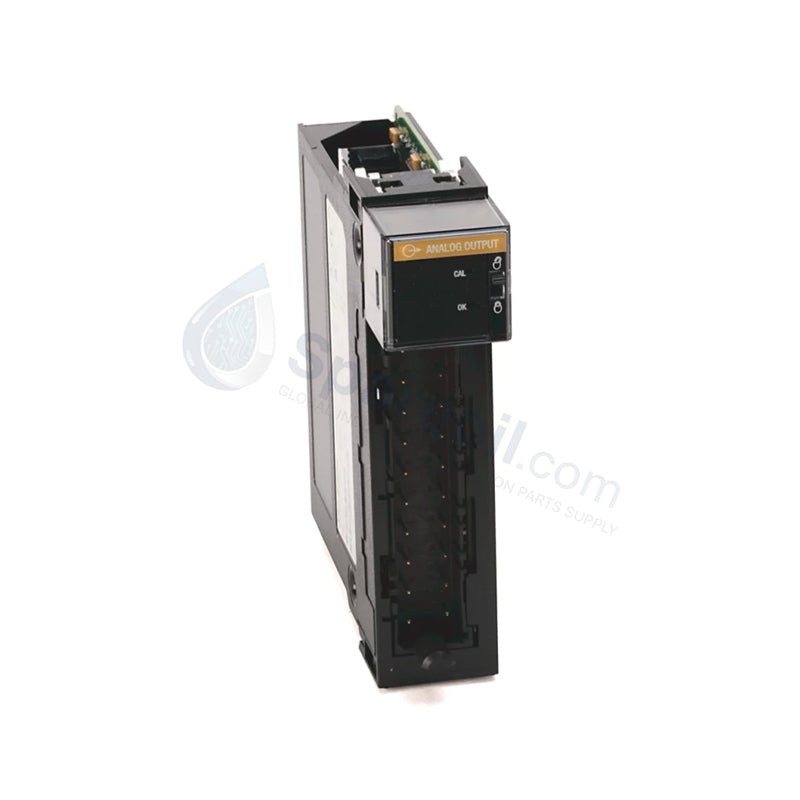

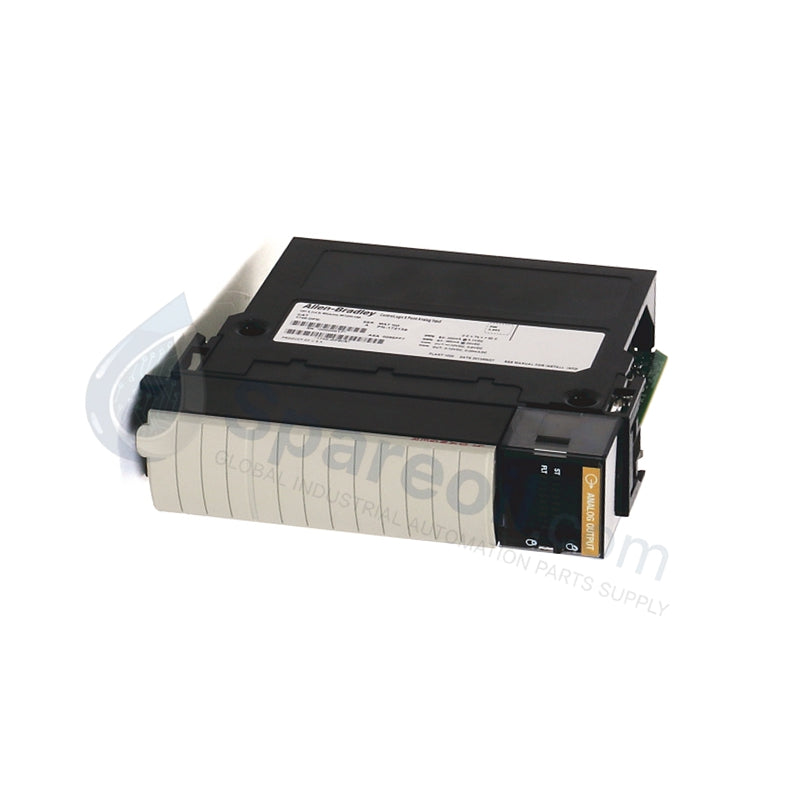

Módulo analógico de 8 puntos nuevo | Allen-Bradley 1756-OF8 ControlLog

Módulo analógico de 8 puntos nuevo | Allen-Bradley 1756-OF8 ControlLogix

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1756-OF8 proporciona generación de señal analógica de alta precisión para la plataforma ControlLogix. Este módulo convierte...

Código: 1756-OF8

Manufacturer: Allen Bradley
Product No.: 1756-OF8
Product Type: Automatización del control de procesos
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1756-OF8 proporciona generación de señal analógica de alta precisión para la plataforma ControlLogix. Este módulo convierte datos digitales de PLC en señales de voltaje o corriente precisas para accionar válvulas, variadores de motor y bombas dosificadoras de productos químicos. Cada uno de los 8 canales funciona de forma independiente, lo que permite entornos de señal mixta dentro de una sola ranura del chasis. Suministramos esta unidad como 100% Nueva y Original en su embalaje de fábrica, lo que garantiza la máxima precisión calibrada para sus lazos de proceso de misión crítica.

Especificaciones técnicas

Especificación	Detalles
Número de salidas	8 canales de voltaje o corriente
Rangos de salida	±10 V, 0-10 V, 0-5 V; 0-20 mA, 4-20 mA
Resolución	15 bits
Precisión calibrada	Mejor que 0,05% del rango
Tiempo de estabilización	< 2 ms (hasta el 95% del valor final)
Potencia de la placa base	5,8 vatios
Consumo de corriente	150 mA a 5,1 V; 210 mA a 24 V
Disipación térmica	16,78 BTU/h
Voltaje de aislamiento	250 V Continuos (Canal a placa base)
Protección	Sobretensión de 24 V CC; Limitación electrónica de corriente (21 mA)

Ventajas de ingeniería

Precisión de señal excepcional: La resolución de 15 bits garantiza incrementos de control ultrasuaves. Esta precisión elimina el "escalonamiento" en el posicionamiento de las válvulas, lo que reduce significativamente el desgaste mecánico de los elementos de control final y mejora la estabilidad del proceso.
Tiempos de respuesta rápidos: Un tiempo de estabilización de menos de 2 ms permite que el módulo rastree instantáneamente los cambios dinámicos del punto de consigna. Esta velocidad hace que el 1756-OF8 sea ideal para el control de tensión de alta velocidad o la regulación de la presión hidráulica donde los milisegundos importan.
Protección de circuito incorporada: El módulo incorpora limitación de corriente electrónica y protección contra sobretensión de 24 V CC. Estas características de seguridad evitan que un solo actuador defectuoso o un cortocircuito en el cableado de campo dañen todo el módulo o la placa base de ControlLogix.
Diagnóstico completo: El 1756-OF8 detecta condiciones de circuito abierto en los bucles de corriente (con ajustes >0,1 mA). Esta retroalimentación inmediata permite a los equipos de mantenimiento identificar cables de campo rotos o bobinas defectuosas sin pruebas de bucle manuales, lo que reduce el tiempo medio de reparación (MTTR).

Preguntas frecuentes

¿Qué bloque de terminales extraíble (RTB) debo usar con el 1756-OF8?

El 1756-OF8 requiere un RTB de 20 pines. Debe usar el 1756-TBNH (abrazadera de tornillo NEMA) o el 1756-TBSH (abrazadera de resorte). Siempre verifique que el RTB esté correctamente asentado y bloqueado antes de aplicar energía de campo.

¿Puedo mezclar salidas de voltaje y corriente en el mismo módulo?

Sí. Se configura cada canal individualmente a través del software Studio 5000. Puede controlar un variador de frecuencia (VFD) a través de una señal de 0-10 V en el Canal 0 mientras controla simultáneamente una válvula proporcional a través de un bucle de 4-20 mA en el Canal 1.

¿Qué sucede con las salidas si el controlador entra en modo de programa o en estado de falla?

El 1756-OF8 cuenta con ajustes configurables de "Mantener último estado" o "Ir a valor seguro". Puede programar cada canal para que caiga a 0 mA/0 V, mantenga su última posición ordenada o se mueva a un valor de seguridad específico definido por el usuario para garantizar que el proceso permanezca en condiciones seguras durante una detención de la CPU.

¿Se requiere una alimentación externa de 24 V CC?

El 1756-OF8 toma su energía directamente de la placa base de ControlLogix (tanto los rieles de 5,1 V como los de 24 V). No requiere una fuente de alimentación externa separada para la lógica del módulo, aunque sus actuadores de campo pueden requerir sus propias fuentes de energía independientes.
