Descripción general del producto

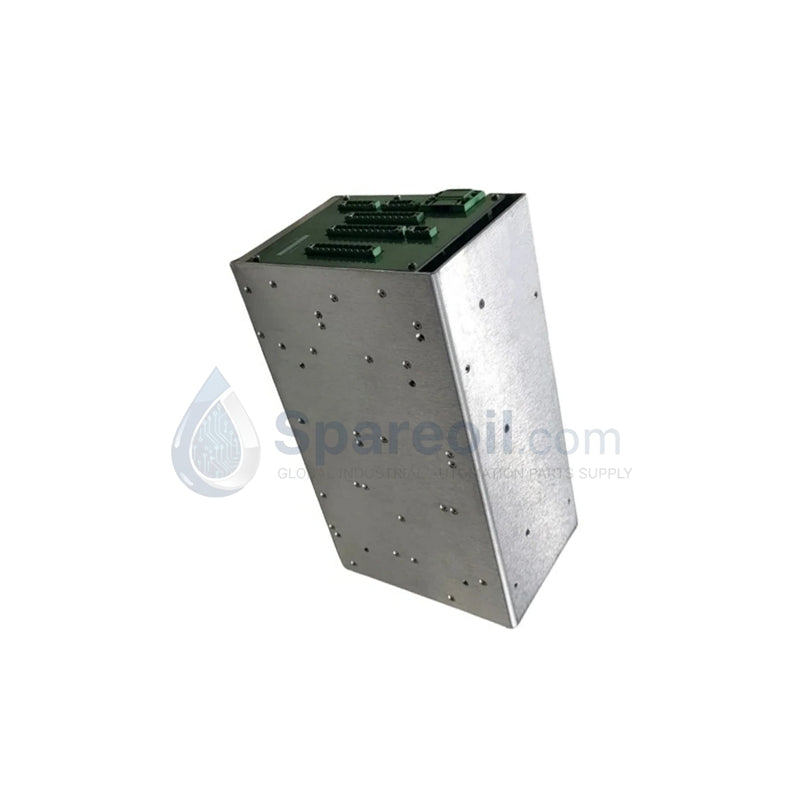

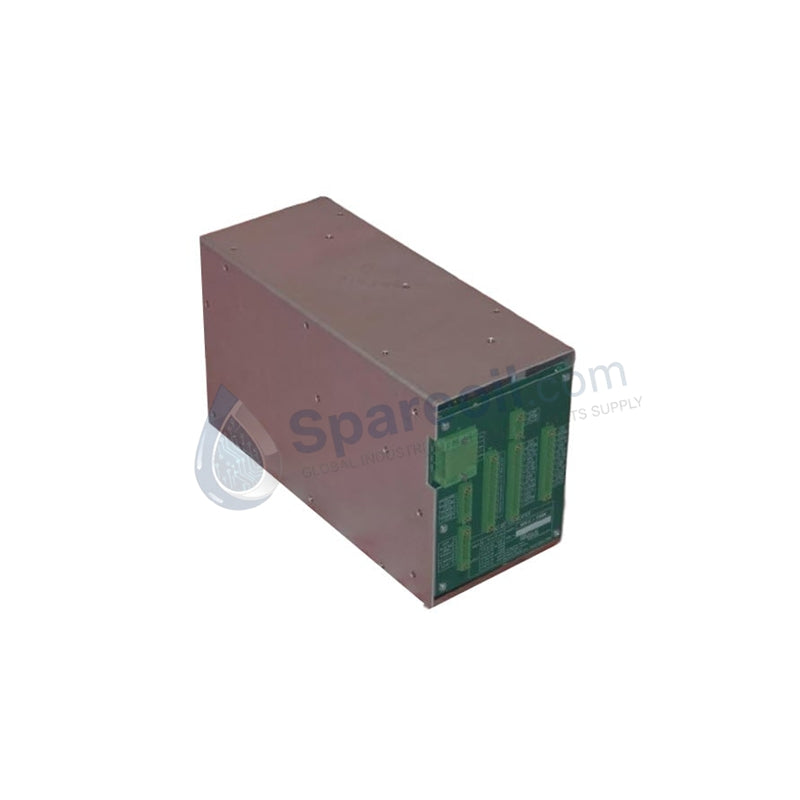

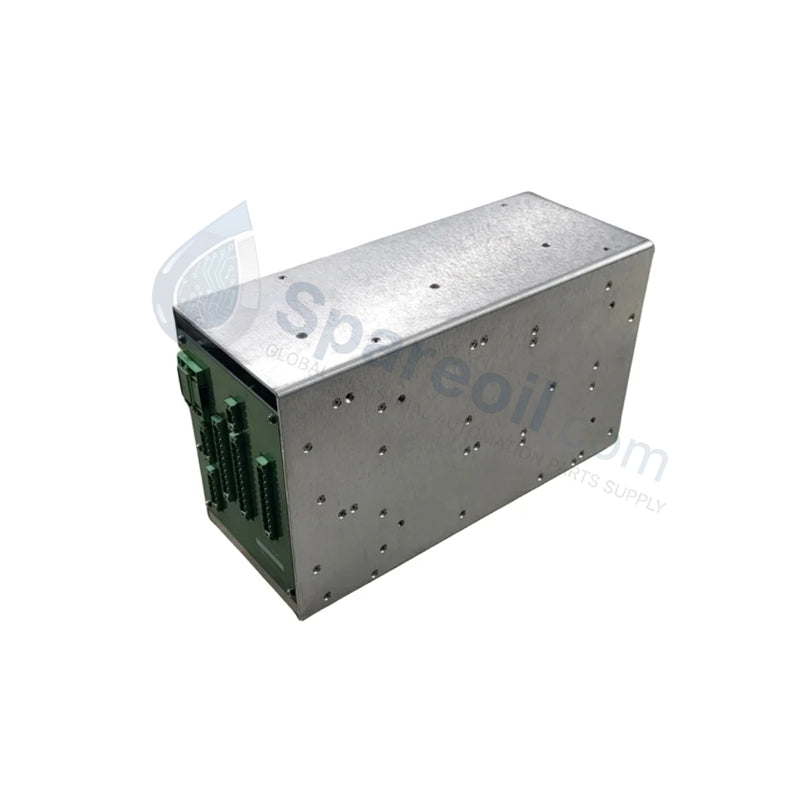

El Allen-Bradley 80026-173-23 (también catalogado como 80026-173-23-R) es un módulo de fuente de alimentación de CC/CC conmutada original, 100% nuevo y de alta eficiencia, diseñado exclusivamente para la infraestructura de variadores de CA PowerFlex 700. Esta tarjeta de regulación de energía de servicio pesado se monta directamente dentro del chasis del variador, convirtiendo el voltaje fluctuante del bus interno en rieles de voltaje de CC altamente estables y aislados. Al suministrar simultáneamente líneas de alimentación específicas a las placas de control principales sensibles, los circuitos de interfaz y los ventiladores de refrigeración internos, este módulo actúa como el corazón de la alimentación fundamental que estabiliza la ejecución de la lógica del variador y previene fallos de procesamiento durante los ciclos de control de motores industriales pesados.

Especificaciones técnicas

La topología interna de conmutación reduce los voltajes altos de forma segura a líneas base de CC de tolerancia estricta. Todos los valores técnicos utilizan el formato ASCII estándar:

• Marca del fabricante: Allen-Bradley / Rockwell Automation

• Número de identificación de pieza: 80026-173-23

• Nomenclatura de modelo alternativo: 80026-173-23-R / 8002617323

• Tipo de dispositivo principal: Módulo de fuente de alimentación de CC/CC conmutada de múltiples rieles

• Base de aplicación objetivo: Variadores de CA Allen-Bradley PowerFlex 700

• Ventanas de voltaje de entrada nominal: 120 / 240 V CA

• Rango de frecuencia de entrada permitido: 47 a 63 Hz

• Configuración del riel de salida de CC: Distribución de múltiples rieles que proporciona +5V, -15V, +15V, +12V, +24V y -24V CC

• Voltaje de salida del riel lógico primario: 24V CC (con una ventana de regulación ajustada de +/-1%)

• Corriente de salida continua máxima: 23 A

• Potencia nominal total del módulo: 552 W

• Ondulación de salida y ruido de señal: Menos de 150mV pico a pico

• Arquitectura de la carcasa física del módulo: Carcasa metálica protectora robusta

• Protección de la placa de circuito: Capas de PCB completamente recubiertas con conformal coating

• Aislamiento de seguridad eléctrica: Aislamiento galvánico completo entre las entradas de alto voltaje y los lados de control lógico

• Mitigación de sobretensiones transitorias: Supresión de varistor de óxido metálico (MOV) integrada y filtrado de entrada avanzado

• Ingeniería de componentes térmicos: Condensadores internos de alta calidad clasificados para un funcionamiento sostenido a +105 grados Celsius

• Dimensiones físicas del contorno: 12.2 x 10.7 x 3 cm

• Perfil de peso del circuito desnudo: 0.2 kg

• Peso total del conjunto encerrado: 10.14 lbs (4.6 kg)

Ventajas de ingeniería

La fuente de alimentación conmutada 80026-173-23 resuelve directamente puntos críticos de dolor térmicos, ambientales y de integridad de la señal que se encuentran en instalaciones de fabricación industrial pesada:

• Combate la alta humedad y los vapores corrosivos: Las fábricas de papel, las plantas de tratamiento de aguas residuales y las instalaciones de procesamiento químico exponen la electrónica de los variadores a elementos ambientales agresivos como el sulfuro de hidrógeno, la humedad y el polvo fino. El 80026-173-23 cuenta con placas de circuito de alta especificación con recubrimiento conformal que aíslan las trazas sensibles, evitando la corrosión química prematura, el seguimiento eléctrico parasitario y los cortocircuitos catastróficos.

• Simplifica el mantenimiento mediante la integración directa del chasis del variador: Montar fuentes de alimentación separadas, no nativas de carril DIN para hacer funcionar los controles del variador requiere una reestructuración extensiva del panel, cableado externo y espacio adicional en el armario. Este módulo utiliza una huella compacta personalizada con la forma exacta para el reemplazo directo de la ranura interna dentro de la carcasa estándar del PowerFlex 700, restaurando el funcionamiento completo de fábrica sin alterar el diseño del armario.

• Suprime armónicos de línea severos y sobretensiones eléctricas: Las redes industriales pesadas experimentan frecuentes picos de voltaje, caídas y distorsiones armónicas de bahías de soldadura cercanas o arranques de motores grandes. El módulo incorpora robustos filtros de entrada combinados con supresión de transitorios MOV de servicio pesado para bloquear el ruido de la línea eléctrica, protegiendo los microprocesadores descendentes de la tensión de voltaje y las fallas no provocadas del variador.

• Optimiza la gestión térmica en entornos hostiles de armarios: Las altas temperaturas ambientales de funcionamiento dentro de los paneles de control de fábrica sellados degradan rápidamente los componentes de potencia estándar. Al implementar reguladores de conmutación de alta frecuencia avanzados junto con condensadores de primera línea clasificados hasta 105 grados Celsius, esta fuente de alimentación minimiza la disipación de calor interna y garantiza una entrega estable de múltiples rieles de 552 W incluso bajo operaciones de carga máxima continua.

Preguntas frecuentes

• P: ¿Esta unidad de fuente de alimentación Allen-Bradley 80026-173-23 es un artículo nuevo?R: Sí. Suministramos este producto exclusivamente como un componente de fábrica original, 100% nuevo, en perfectas condiciones. Incluye nuestra garantía completa para asegurar un funcionamiento fiable y una integración perfecta en sus bucles de reparación automatizados PowerFlex existentes.

• P: ¿Puedo usar esta fuente de alimentación como una fuente de 24V de propósito general en un riel DIN estándar?R: No. Allen-Bradley diseñó el 80026-173-23 específicamente para la carcasa del variador de CA de la serie PowerFlex 700. Sus dimensiones internas, su arquitectura de salida multirriel personalizada (+5V, +/-15V, +12V, +/-24V) y sus interfaces de conexión eléctrica especializadas lo hacen incompatible con los formatos de montaje externos de riel DIN estándar.

• P: ¿Qué salidas están disponibles en este módulo para alimentar los subconjuntos del variador?R: Este módulo de conmutación multirriel genera niveles de voltaje de CC precisos para hacer funcionar todas las secciones internas del variador. La unidad suministra energía limpia simultáneamente a las placas de control principales, los módulos de interfaz hombre-máquina (HMI), las tarjetas de opción de comunicación y los ventiladores de refrigeración de alta velocidad de 12V/24V del variador.

• P: ¿Cómo la aislación galvánica dentro de este módulo preserva la seguridad de la planta?R: El módulo establece una barrera de aislamiento galvánico física completa entre las peligrosas líneas de entrada de alto voltaje y los circuitos de control de bajo voltaje. Esta barrera bloquea los picos de alto voltaje para que no salten a los terminales de control accesibles para el usuario, salvando las tarjetas del procesador principal de quemarse y protegiendo a los técnicos de la planta de descargas peligrosas.
