Descripción general del producto

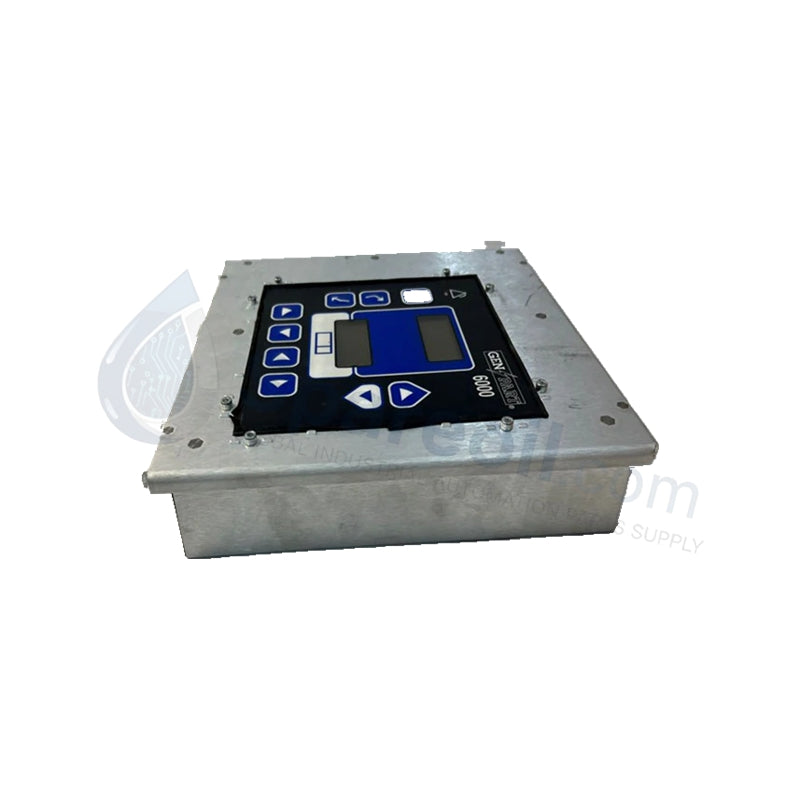

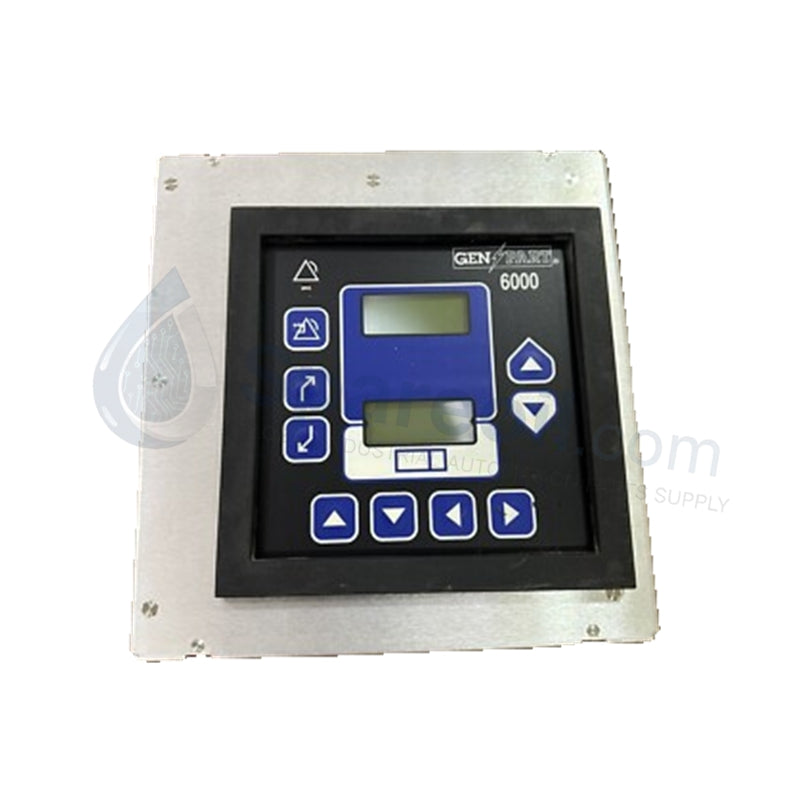

El Woodward 8406-003 sirve como módulo de procesamiento de alta integridad e interfaz de operador para la plataforma de seguridad ProTech-GII. Esta unidad proporciona la Interfaz Hombre-Máquina (HMI) esencial para la detección de sobrevelocidad de la turbina, permitiendo a los operadores monitorear datos de velocidad en tiempo real y configurar parámetros de seguridad críticos localmente. Diseñado para turbinas de vapor, gas e hidráulicas, el 8406-003 mantiene una protección autónoma, asegurando que se ejecute una parada de emergencia incluso si el sistema de control principal de la planta falla por completo. Suministramos esta unidad como 100% nueva y original, proporcionando el voto basado en hardware y los tiempos de respuesta inferiores a 12 ms requeridos para los bucles de seguridad certificados SIL.

Especificaciones técnicas

Ventajas de ingeniería

• Votación 2oo3 basada en hardware: El 8406-003 incorpora una lógica de votación interna de 2 de 3. Esta arquitectura garantiza una alta disponibilidad al evitar disparos molestos de un solo sensor fallido, al tiempo que mantiene una seguridad absoluta al disparar si dos sensores confirman un evento de sobrevelocidad.

• Ejecución de latencia ultrabaja: El módulo completa un disparo de hardware completo en menos de 12 milisegundos. Este rápido tiempo de respuesta protege los activos giratorios de alta inercia de fallas mecánicas catastróficas durante el rechazo de carga o fallas del regulador.

• Capa de protección autónoma: Esta interfaz funciona independientemente del Sistema de Control Distribuido (DCS). Debido a que la lógica de seguridad reside dentro del hardware del 8406-003, la turbina permanece protegida incluso durante una falla total de la red o del PLC.

• Visualización dual de alto contraste: La configuración de doble pantalla permite la visualización simultánea de la velocidad activa y los puntos de ajuste de disparo. Esta redundancia en la visualización permite a los técnicos verificar rápidamente los parámetros de seguridad sin navegar por complejas capas de menú durante operaciones críticas.

• Integración de energía redundante: La unidad acepta dos fuentes de alimentación de 18 a 32 VCC. Esta redundancia elimina la fuente de alimentación como un único punto de falla, asegurando que el sistema de seguridad permanezca en línea durante fallas eléctricas localizadas.

Preguntas frecuentes

1. ¿Qué tipos de sensores de velocidad puedo conectar al 8406-003?

El módulo admite hasta tres entradas de velocidad independientes. Cuenta con circuitos de acondicionamiento universales compatibles con captadores magnéticos pasivos (MPU), sondas de proximidad activas y sensores de efecto Hall, lo que proporciona flexibilidad para los requisitos de varios fabricantes de turbinas.

2. ¿El 8406-003 es adecuado para gabinetes exteriores o de alta temperatura?

Sí. La unidad presenta un diseño de montaje en panel industrial con un rango de temperatura de funcionamiento de –20 °C a +70 °C. Esto lo hace ideal para el montaje en gabinetes ubicados en campo o plataformas de turbinas donde las temperaturas ambiente pueden fluctuar significativamente.

3. ¿Cómo se comunica el módulo con el SCADA o DCS de la planta?

El 8406-003 incluye interfaces de comunicación duales: Modbus RTU a través de RS-485 y Modbus TCP a través de Ethernet. Esto permite la monitorización remota sin problemas de la velocidad, el estado y el historial de disparos, manteniendo la lógica de seguridad físicamente aislada de la red de control.

4. ¿Se puede utilizar esta unidad en una aplicación de seguridad SIL-3?

El 8406-003 es capaz de SIL-3 cuando se utiliza dentro de una arquitectura de sistema ProTech-GII correctamente diseñada. La votación 2oo3 de alta integridad y las salidas de relé redundantes cumplen con los rigurosos estándares de confiabilidad requeridos para el Nivel de Integridad de Seguridad 3.
