T9432 ICS Triplex AADvance Hoja de datos y manual técnico

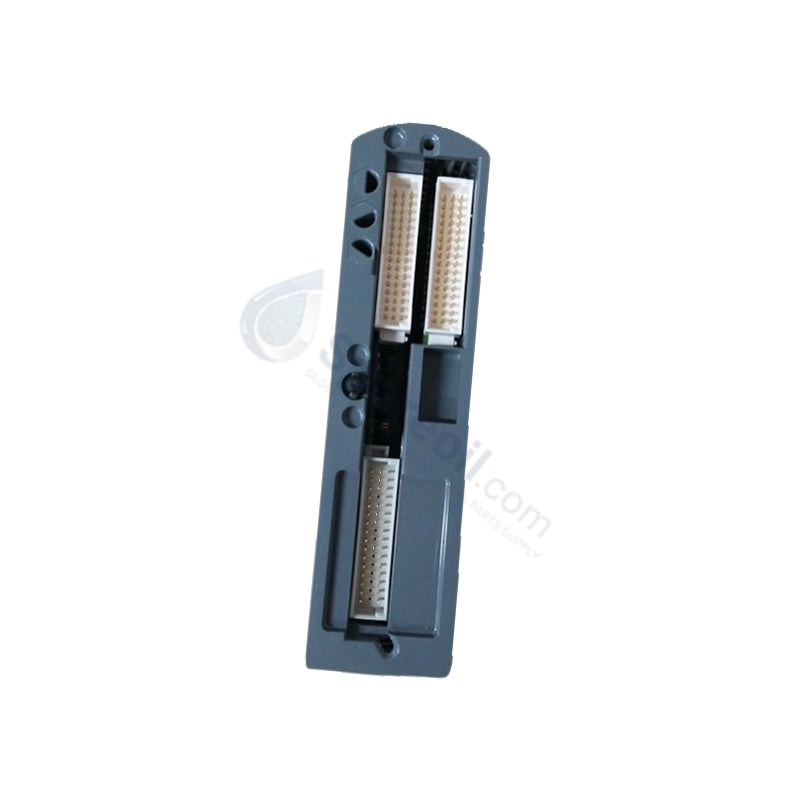

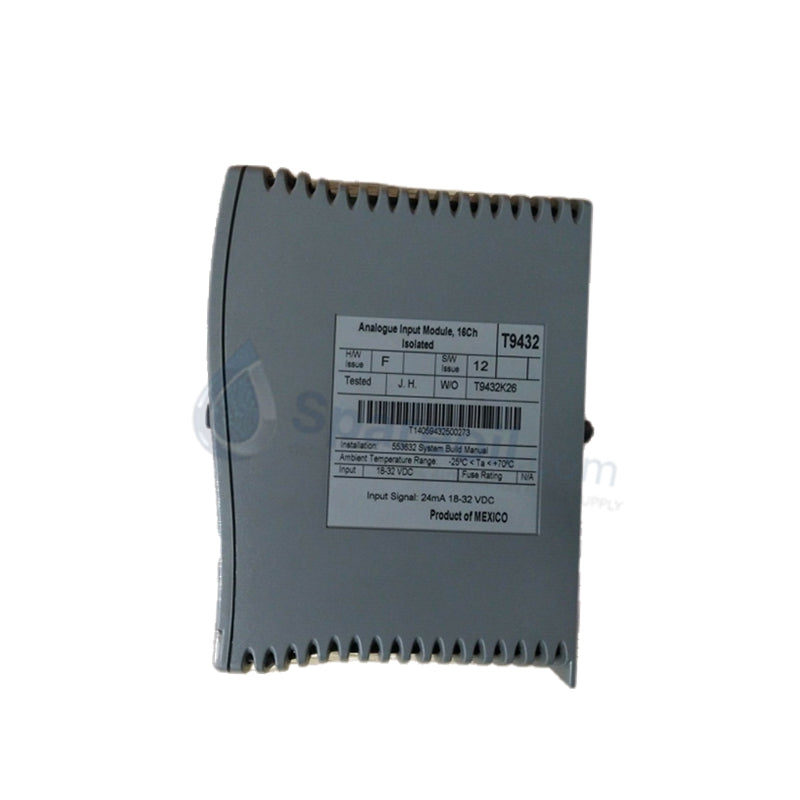

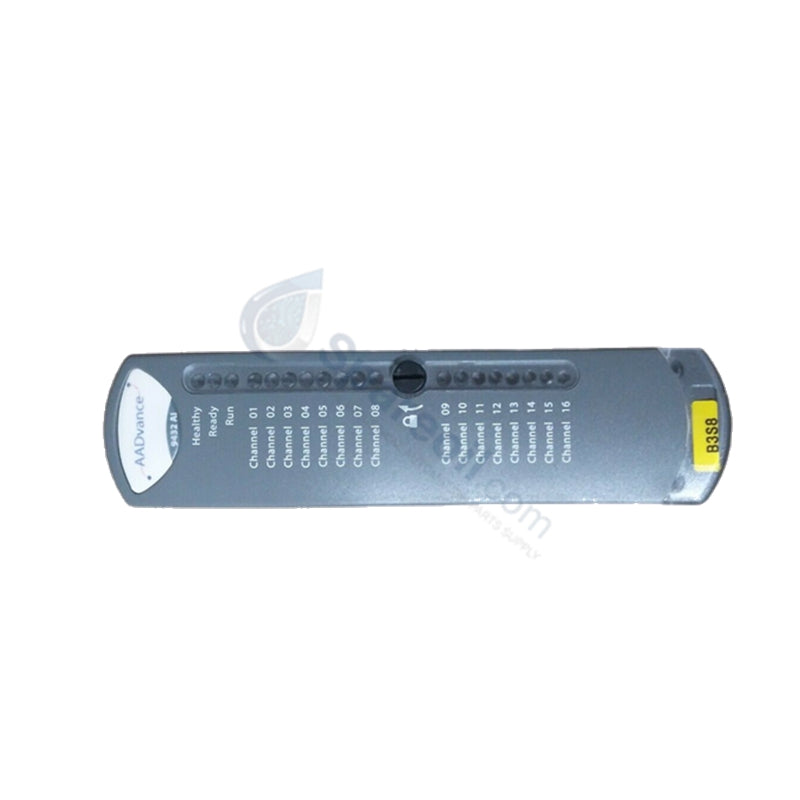

Módulo de entrada analógica aislada AADvance | T9432 ICS Triplex

Módulo de entrada analógica aislada AADvance | T9432 ICS Triplex

Disponibilidad: 20 Quedan en stock

Módulo de entrada analógica aislada ICS Triplex T9432 El ICS Triplex T9432, también catalogado como el Módulo de Entrada Analógica...

Código: T9432

Manufacturer: ICS Triplex
Product No.: T9432
Product Type: Módulos de entrada analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de entrada analógica aislada ICS Triplex T9432

El ICS Triplex T9432, también catalogado como el Módulo de Entrada Analógica Aislada T9432, funciona como un componente de hardware dedicado para convertir 16 señales analógicas de campo en valores digitales dentro de las arquitecturas de sistema de seguridad TMR AADvance/Trusted de ICS Triplex. El módulo procesa señales eléctricas de 4-20 mA CC y 0-10 V CC mientras maneja tiempos de escaneo operativos de 1.170 ms a 2.656 ms.

Especificaciones de hardware

Parámetro	Especificación
Modelo	T9432
Marca	ICS Triplex
Origen	EE. UU.
Peso	0.2 kg
Dimensiones	44 mm x 140 mm x 140 mm
Temperatura de funcionamiento	-10 a +50 °C
Consumo de energía	4-10 W típico
Canales	16 canales de entrada analógica aislados
Rango de señal	4-20 mA CC nominal (0-24 mA absoluto), 0-10 V CC
Resolución	15 o 16 bits
Precisión	\pm 0.1% de escala completa
Velocidad de muestreo	1000 muestras por segundo
Aislamiento	Aislamiento opto-galvánico de hasta 1500 Vrms
Redundancia	Símplex (1oo1D), Dual (1oo2D), TMR (2oo3D)
Certificaciones	IEC 61508 SIL3, TÜV, CE, UL, ATEX

Redundancia modular triple y ejecución a prueba de fallos

El T9432 está diseñado para cumplir con los estrictos parámetros de certificación IEC 61508 SIL3 a través de la redundancia arquitectónica interna. El módulo admite la redundancia modular triple (TMR) que ejecuta una lógica de votación 2oo3D en tres canales de procesamiento internos independientes para interceptar y anular fallas de hardware de punto único. El aislamiento opto-galvánico con una capacidad nominal de hasta 1500 Vrms separa los caminos de canal a canal y de campo a plano posterior, lo que garantiza un aislamiento eléctrico completo. Si un componente interno se degrada, el hardware fuerza la ejecución de un estado de seguridad determinista, informando las fallas de línea en 5 bandas programables con 8 umbrales mientras mantiene un procesamiento ininterrumpido a través de los canales redundantes activos.

Preguntas frecuentes

P: ¿Cómo maneja el módulo T9432 la diafonía y las fluctuaciones de voltaje en modo común entre transmisores de campo adyacentes?

R: El módulo utiliza aislamiento opto-galvánico con una capacidad nominal de 1500 Vrms para cada canal individual. Este diseño aísla el bucle eléctrico de cada transmisor de campo, bloqueando las corrientes de bucle de tierra y suprimiendo la diafonía de alta frecuencia en las 16 líneas de entrada.

P: ¿Qué impacto tiene el cambio de una configuración símplex a una configuración TMR en los tiempos de escaneo del sistema?

R: La arquitectura de hardware introduce una sobrecarga de procesamiento para la lógica de votación de hardware. El tiempo de escaneo interno pasa de 1.170 ms en modo símplex (1oo1D) a 1.965 ms en modo dual (1oo2D) y alcanza los 2.656 ms cuando está completamente configurado para votación TMR (2oo3D).

P: ¿Puede el T9432 extraer diagnósticos de instrumentos digitales de transmisores de campo inteligentes?

R: Sí. El módulo cuenta con funcionalidad de paso de comando digital incorporada que cumple con los protocolos HART Command #03. Esto permite al controlador de seguridad sondear variables secundarias y datos de estado del dispositivo directamente desde la instrumentación de campo sin modificar el bucle analógico.

Pautas de instalación en campo

Monte el módulo T9432 en su ranura designada de la placa base dentro de la carcasa del controlador. Asegúrese de que las lengüetas de bloqueo mecánicas encajen de forma segura con los conectores de la placa posterior para establecer un contacto eléctrico de baja resistencia. Para entornos industriales corrosivos o de alta humedad, utilice la variante T9432C con revestimiento de protección para mitigar la degradación del seguimiento.

Termine todo el cableado de campo utilizando cables de par trenzado blindados individuales. Pele el aislamiento exterior de acuerdo con las prácticas industriales estándar y conecte los cables de señal al bloque de terminales, asegurando conexiones limpias. Conecte los blindajes generales de los cables a la barra de bus de tierra del instrumento designada en lugar del marco de tierra del chasis para mantener una inmunidad al ruido óptima. Mantenga el espaciado adecuado dentro de los conductos de cables para evitar que las líneas de alimentación de CA de alto voltaje corran paralelas a las rutas de señal analógica de CC de 4-20 mA de bajo voltaje.
