Descripción general del producto

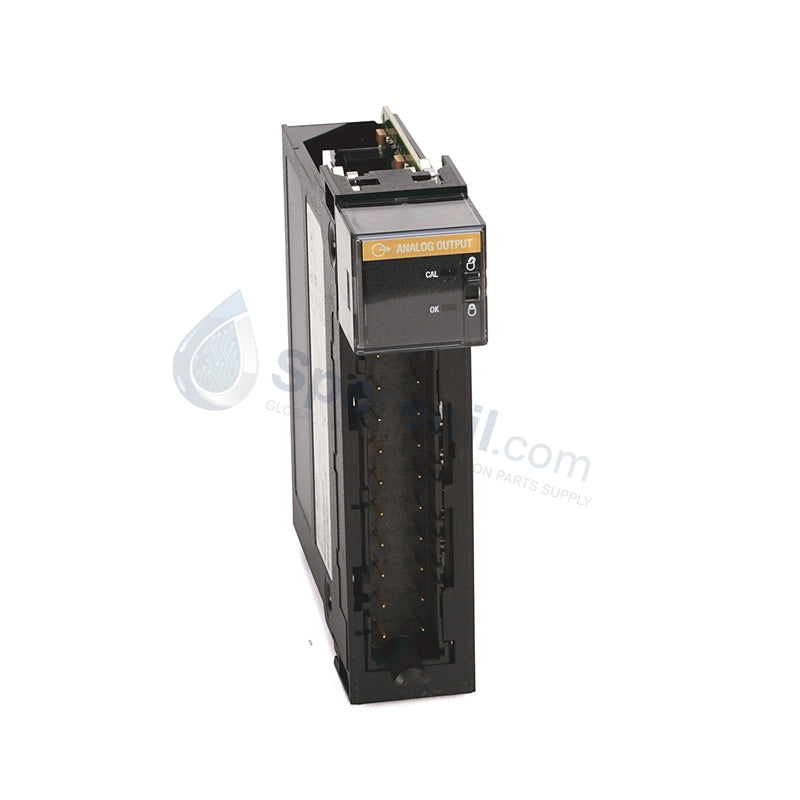

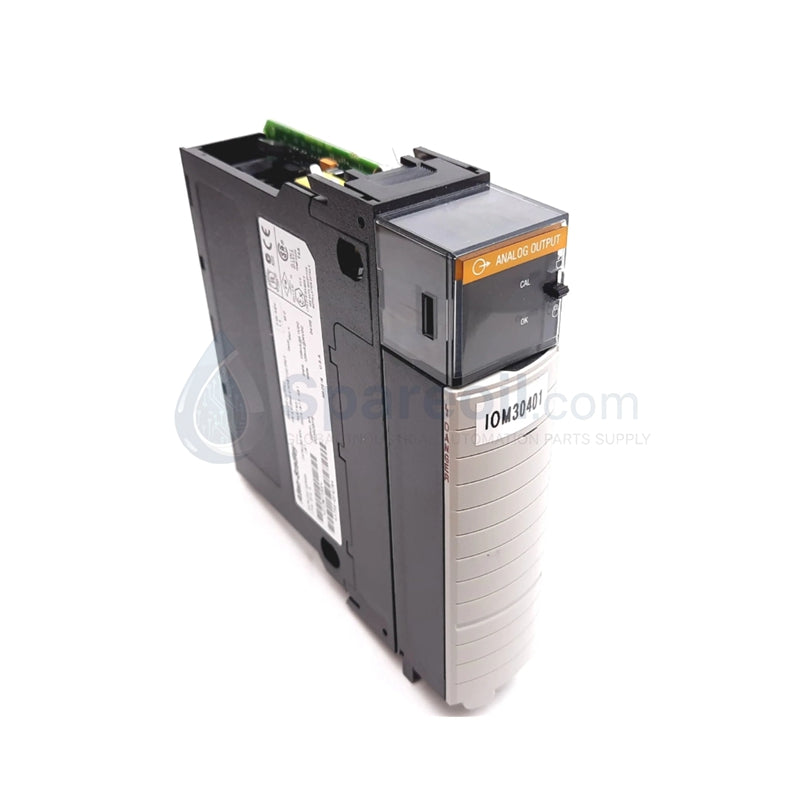

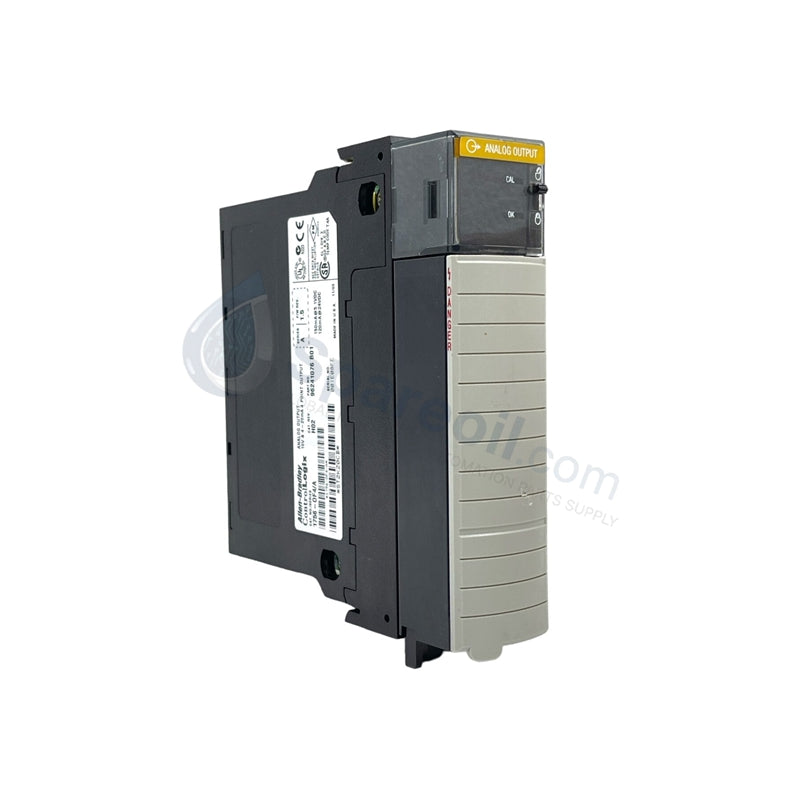

El Allen Bradley 1756-OF4 funciona como un módulo de salida analógica de alta precisión y no aislado, diseñado para la arquitectura del sistema ControlLogix. Este módulo de una sola ranura proporciona 4 canales de terminación simple que generan señales de voltaje o corriente de alta precisión para controlar equipos de campo como válvulas moduladoras, variadores de velocidad, compuertas proporcionales e instrumentación industrial. Al convertir los comandos del procesador digital en formas de onda analógicas suaves, la unidad permite un control de procesos de bucle cerrado preciso y en tiempo real. Entregamos este producto exclusivamente como una unidad 100% nueva y original para garantizar una precisión calibrada de fábrica y una integración operativa inmediata.

Especificaciones técnicas

Ventajas de ingeniería

• Permite modulaciones de flujo de ultraprecisión: La conversión digital-analógica de 15 bits con signo y alta resolución garantiza incrementos sutiles en los lazos de control variable. Esta fina granularidad permite a los ingenieros regular de forma estricta las válvulas de control proporcionales, las bombas dosificadoras de productos químicos y los controladores de velocidad de motores sensibles.

• Simplifica el mantenimiento de hardware en vivo: La capacidad RIUP (Extracción e Inserción con Alimentación) a bordo permite a los técnicos reemplazar una tarjeta de salida durante operaciones de intercambio en caliente sin apagar el chasis principal de ControlLogix ni perturbar las redes digitales y de comunicación adyacentes.

• Evita fallas de coincidencia operativa: El módulo aprovecha los parámetros de clave electrónica dentro del entorno de software Studio 5000. Este perfil de software evita que el controlador ejecute lógica si un ingeniero inserta accidentalmente un tipo de módulo diferente en esta ranura específica del chasis durante las reequipaciones de campo.

• Elimina los cálculos de escalado manuales: El escalado de unidades de ingeniería incorporado permite que el controlador pase parámetros operativos estándar (como porcentajes, grados o unidades PSI) directamente al módulo. La tarjeta maneja todas las matemáticas internas localmente, liberando ciclos críticos de procesamiento de la CPU.

Preguntas frecuentes

• ¿El 1756-OF4 ofrece aislamiento de canal a canal para circuitos de campo independientes?

  No. El 1756-OF4 es un módulo no aislado. Los 4 canales de salida de terminación simple comparten un plano de tierra interno común. Para evitar que el ruido de los bucles de tierra corrompa sus bucles analógicos, debe establecer una conexión a tierra adecuada y utilizar instrumentos de campo sin conexión a tierra, o seleccionar una versión de tarjeta aislada como el 1756-OF4I.

• ¿Qué sucede si se produce un cortocircuito en el cableado de campo en un canal de corriente activo?

  El módulo contiene protección electrónica integrada contra cortocircuitos en sus pistas de salida de corriente. Si se produce un cortocircuito directo entre las líneas de señalización, la circuitería interna limita la corriente de accionamiento máxima a aproximadamente 21 mA para proteger los componentes del módulo de daños térmicos por sobrecorriente.

• ¿Qué carcasas de conexión exactas debo pedir para cablear esta tarjeta?

  El 1756-OF4 no se envía con un bloque de terminales adjunto. Debe pedir un bloque de terminales extraíble (RTB) compatible de 20 pines por separado. Elija el 1756-TBNH para conexiones de abrazadera de tornillo tradicionales o el 1756-TBSH para terminaciones rápidas de abrazadera de resorte.
