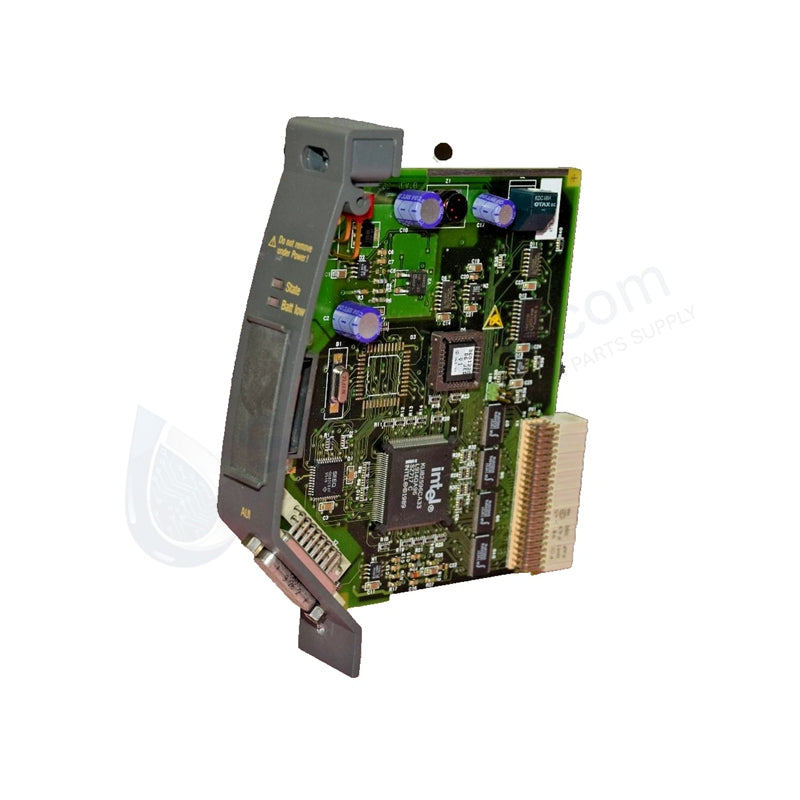

Módulo de Comunicación Ethernet ABB DFE02

El ABB DFE02, también catalogado como el Módulo de Comunicación 37262-4-0369566, funciona como un componente de hardware dedicado para la conectividad de bus de campo Ethernet de alta velocidad dentro de las plataformas de variadores ABB Freelance 2000 y ACS.

Especificaciones de Hardware

Redes Determinísticas Profinet / EtherNet/IP

El módulo DFE02 facilita el intercambio de datos determinístico al integrarse directamente en el backplane del variador anfitrión, permitiendo una comunicación de alta velocidad a través de Ethernet industrial estándar. La arquitectura del módulo está diseñada para soportar los requisitos de temporización de los protocolos EtherNet/IP y Modbus TCP/IP, asegurando que los lazos de control mantengan la sincronización sin exceder los presupuestos de latencia. La compatibilidad con la actualización del firmware permite actualizaciones a nivel de red para soportar los estándares de comunicación en evolución, mientras que el manejo determinístico de los paquetes de datos previene la colisión de comandos durante el tráfico de red pesado. La velocidad de comunicación del bus interno está optimizada para asegurar que la parametrización del variador y las señales de monitoreo de estado se procesen dentro del ciclo de escaneo del controlador anfitrión.

Preguntas Frecuentes

P: ¿El DFE02 requiere una fuente de alimentación externa de 24 VCC?

R: No. El módulo DFE02 está diseñado para tomar su energía lógica interna directamente del variador anfitrión o de la ranura de comunicación del controlador, eliminando la necesidad de cableado de alimentación externo.

P: ¿Cómo se asignan las direcciones IP al módulo DFE02?

R: El módulo admite tanto la asignación de IP estática a través de software de configuración como la asignación dinámica a través de DHCP, dependiendo de los requisitos de arquitectura de red del entorno Freelance 2000 u 800xA.

P: ¿El DFE02 es "hot-swappable" (se puede intercambiar en caliente)?

R: No. El variador debe desenergizarse y los condensadores de enlace de CC internos deben descargarse antes de que el módulo se inserte o se retire de la ranura de comunicación para evitar daños en los pines del backplane.

Directrices de Instalación en Campo

Asegúrese de que el módulo esté insertado en la ranura de comunicación designada del variador ACS550 o ACS800 hasta que el mecanismo de bloqueo encaje. Al encaminar el cableado Ethernet, mantenga una distancia de separación mínima de los conductores de potencia para evitar interferencias electromagnéticas. Se requieren cables Ethernet blindados de Categoría 5e o superior para todas las instalaciones para asegurar la integridad de la señal. Verifique que la conexión del puerto RJ45 sea segura y esté protegida contra esfuerzos mecánicos, ya que las vibraciones en el entorno del variador pueden provocar fallas intermitentes en el enlace. Después de la instalación, utilice el software de configuración del sistema para confirmar que el módulo es reconocido y que los LED de diagnóstico reflejan un estado activo y sin fallas.
