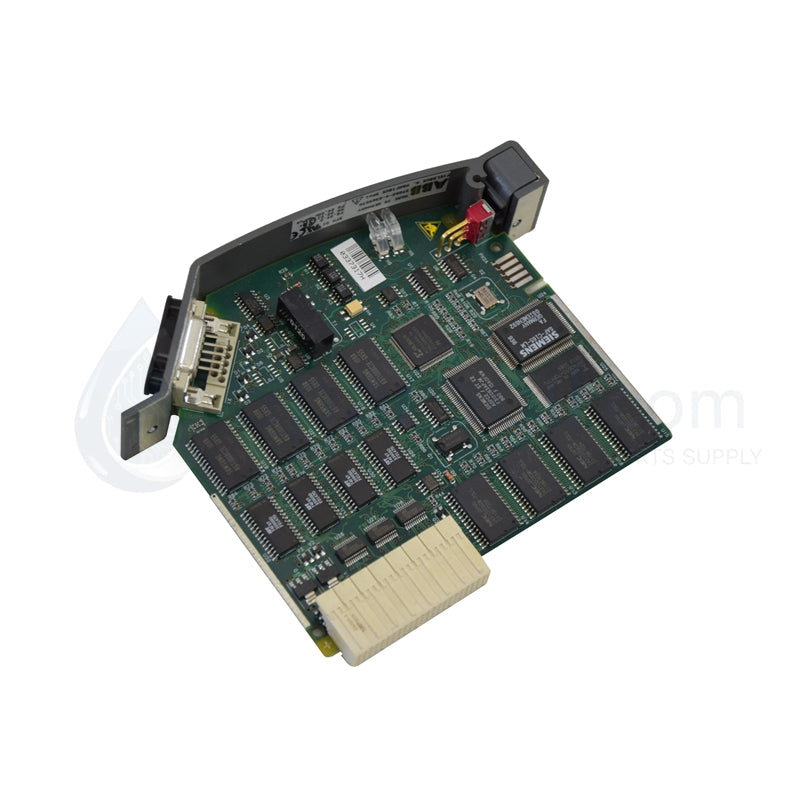

Módulo de comunicación Profibus ABB DFM01

Configurado para la comunicación de bus de campo Profibus DPV1 en redes de variadores y DCS ABB Freelance 2000, el ABB DFM01 (Módulo de comunicación de bus de campo Profibus DPV1 37262-4-0369570) proporciona un intercambio de datos físico/eléctrico directo entre los controladores del sistema y los dispositivos a nivel de campo.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Redes deterministas Profibus

El módulo DFM01 permite la transmisión de datos determinista en el entorno Freelance 2000 al admitir perfiles de comunicación cíclicos y acíclicos. La compatibilidad con la memoria flash del firmware del módulo permite una integración perfecta con los archivos GSD existentes, asegurando que se mantengan estrictamente las restricciones de tiempo para los bucles de control de procesos. Al proporcionar una puerta de enlace de baja latencia, el módulo minimiza la fluctuación durante el sondeo de alta velocidad de los parámetros del variador ACS. La arquitectura del hardware impone el aislamiento de la señal, lo que protege el bus de la placa posterior interna de posibles sobretensiones que se originan en los segmentos Profibus a nivel de campo.

Preguntas frecuentes

P: ¿Puede el DFM01 mantener la integridad de la comunicación si la velocidad en baudios varía entre segmentos?

R: El módulo cuenta con una función de detección automática de la velocidad en baudios de 9,6 kbps a 12 Mbps. Sin embargo, todos los dispositivos de un segmento Profibus específico deben configurarse con la misma velocidad en baudios para garantizar la estabilidad determinista de la red.

P: ¿Cómo afecta la capacidad DPV1 al ciclo de control principal?

R: La capacidad de servicio acíclico DPV1 permite que el módulo maneje la parametrización del dispositivo y los datos de diagnóstico como una tarea en segundo plano, evitando interrupciones en el intercambio de datos de proceso cíclicos críticos en el tiempo.

Pautas de instalación en campo

Monte el DFM01 en un carril DIN estándar de 35 mm en un entorno libre de vibraciones excesivas. Asegúrese de que el blindaje del cable Profibus esté terminado de acuerdo con las prácticas industriales estándar, utilizando conectores con clasificación EMC adecuados, para conectar a tierra el blindaje en el punto de entrada del armario de control. Para instalaciones que superen los 100 m a altas velocidades en baudios, utilice terminadores de bus activos para evitar reflexiones de la señal. Verifique que la fuente de alimentación de 24 VCC mantenga los niveles de voltaje dentro del rango especificado, ya que las fluctuaciones pueden inducir tiempos de espera de comunicación en la red Profibus.
