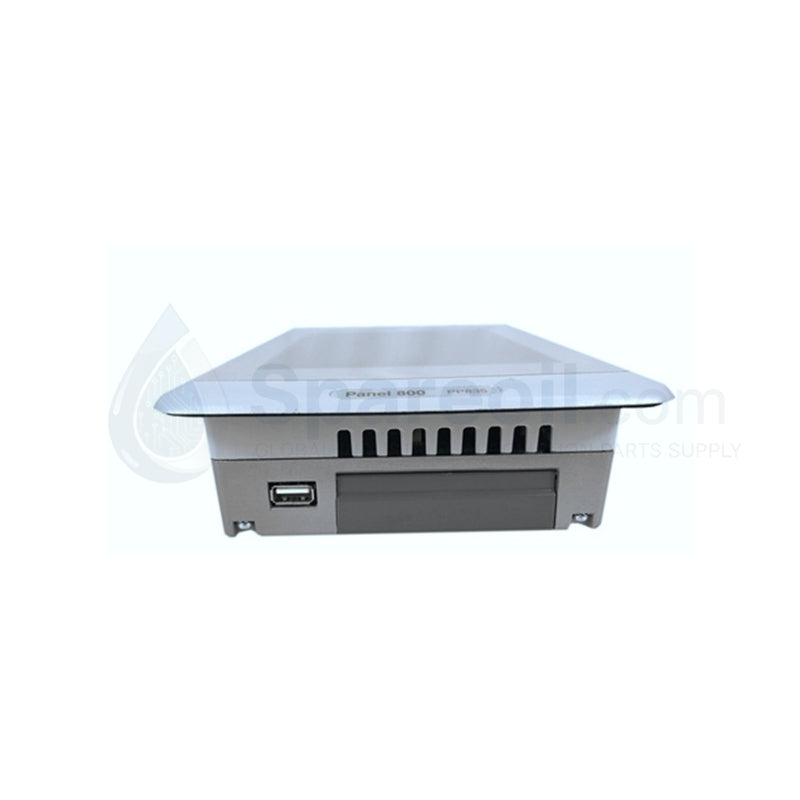

Pantalla Táctil HMI Industrial Panel 800 ABB PP835A

Configurado para la interacción operador-máquina dentro de redes de control de procesos, el ABB PP835A (3BSE042232R1 HMI Panel 800) proporciona visualización directa de señales físicas e intercambio de datos para plataformas AC500 PLC y System 800xA.

Especificaciones de hardware

Conectividad DCS y conectividad de protocolo

El PP835A utiliza un procesador RISC de alta velocidad para mantener la representación gráfica en tiempo real de diagramas mímicos de procesos y datos de tendencias. La HMI proporciona conectividad determinística a los controladores de automatización a través de Ethernet de 10/100 Mbps, compatible con protocolos estándar como Modbus TCP y OPC DA. La arquitectura de hardware integrada admite el puenteo de serie a Ethernet a través de puertos RS232/RS422/RS485, lo que garantiza que las latencias de conversión de protocolo se minimicen durante la adquisición de datos de dispositivos de campo heterogéneos. La compatibilidad con la actualización del firmware es compatible con las actualizaciones del entorno de tiempo de ejecución de la HMI, lo que permite una integración perfecta en arquitecturas DCS/PLC existentes sin requerir cambios en la topología de bus de campo subyacente.

Preguntas frecuentes (FAQ)

P: ¿Se puede operar la pantalla táctil resistiva mientras el operador usa guantes industriales?

R: Sí. La interfaz táctil resistiva de grado industrial está diseñada para registrar la entrada a través de guantes protectores estándar y está calibrada para soportar el estrés mecánico de la interacción frecuente del operador.

P: ¿Es la HMI un panel intercambiable en caliente si la unidad de visualización falla?

R: No. El PP835A debe desenergizarse antes de la desconexión. Si se reemplaza una unidad, los datos del proyecto deben recargarse desde el servidor de respaldo o la memoria flash interna de la HMI para asegurar que el nuevo hardware esté sincronizado con los parámetros del proceso.

Pautas de instalación en campo

1. Montaje: Utilice las abrazaderas de montaje suministradas para asegurar el panel en el recorte del gabinete. Verifique que el sello de la junta esté comprimido uniformemente para mantener la clasificación de protección de ingreso IP65 contra la humedad y el polvo.
2. Puesta a tierra: Conecte el terminal de puesta a tierra dedicado en la parte posterior de la unidad a la barra de tierra protectora (PE) del gabinete utilizando un conductor de cobre de alta sección transversal para minimizar la interferencia EMI.
3. Conectividad: Utilice cables Ethernet RJ45 blindados para las conexiones de red. Asegúrese de que los tendidos de cables estén segregados de los conductos de alimentación por al menos 15 cm para evitar la degradación de la señal causada por el acoplamiento inductivo de alto voltaje.
4. Gestión térmica: Aunque el panel funciona hasta 55 °C, asegúrese de que haya suficiente circulación de aire ambiente detrás de la caja del panel para evitar la acumulación de calor en los componentes electrónicos traseros.
