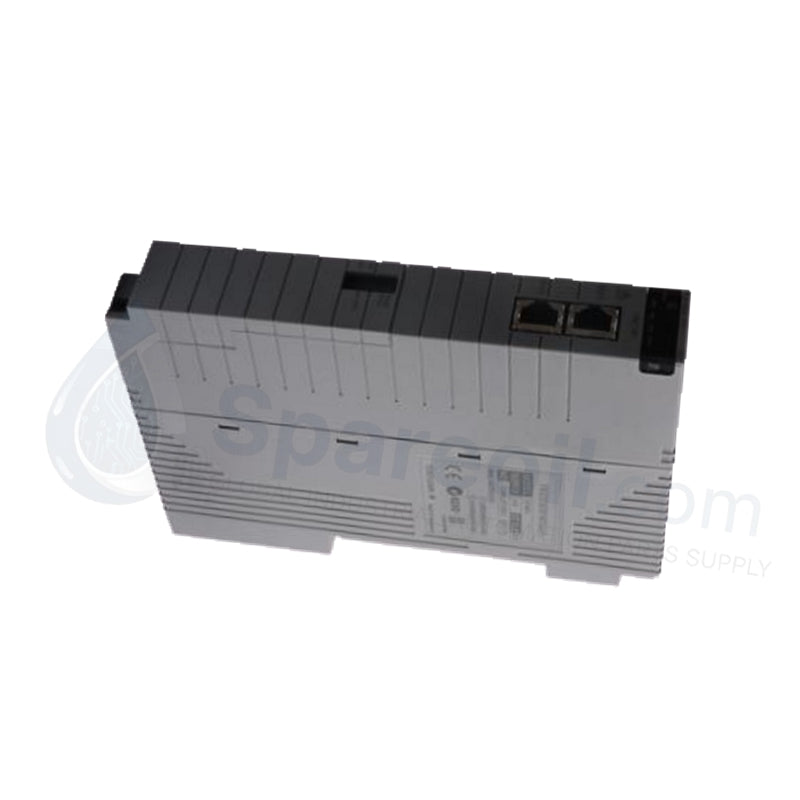

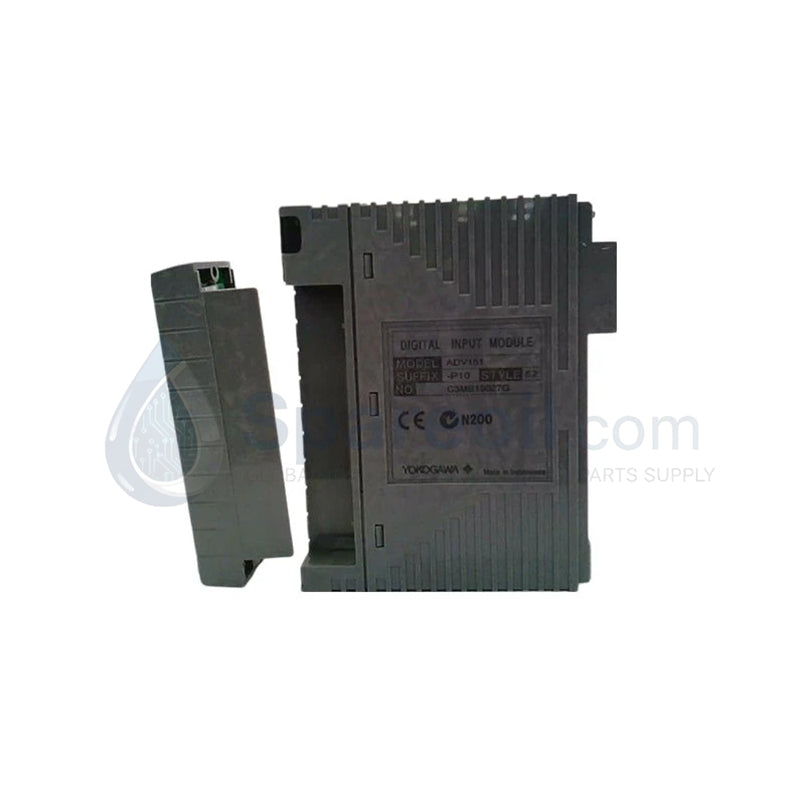

Módulo de 32 canales a 24 V CC Yokogawa ADV151-P10

Módulo de 32 canales a 24 V CC Yokogawa ADV151-P10 | CENTUM VP

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Yokogawa ADV151-P10/B5S10 sirve como una interfaz de adquisición de señal digital de alta densidad para los sistemas...

Código: ADV151-P10/B5S10

Manufacturer: Yokogawa
Product No.: ADV151-P10/B5S10
Product Type: Componentes de la Unidad de Control de Campo.
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Yokogawa ADV151-P10/B5S10 sirve como una interfaz de adquisición de señal digital de alta densidad para los sistemas de control distribuido CENTUM VP y ProSafe-RS. Este módulo monitoriza 32 canales independientes, capturando datos de estado en tiempo real de finales de carrera, pulsadores y contactos de enclavamiento. Como componente central de la familia Field I/O (FIO), el ADV151-P10 convierte las señales de 24V CC del lado de campo en datos digitales fiables, proporcionando el bucle de retroalimentación crítico necesario para el control de procesos automatizado y el enclavamiento de seguridad.

Condición: 100% Nuevo, Original Sellado de Fábrica.

Desglose del número de pieza: Serie ADV151

Yokogawa utiliza una codificación específica para definir la interfaz de hardware y las especificaciones ambientales para la serie ADV151.

ADV151: Módulo de entrada digital (32 canales, 24 V CC, aislado).
-P: Tipo de entrada de pulsador estándar para diagnósticos localizados.
1: Revisión de hardware de tipo básico.
0: Sin visualización de estado / Sin protección contra explosiones.

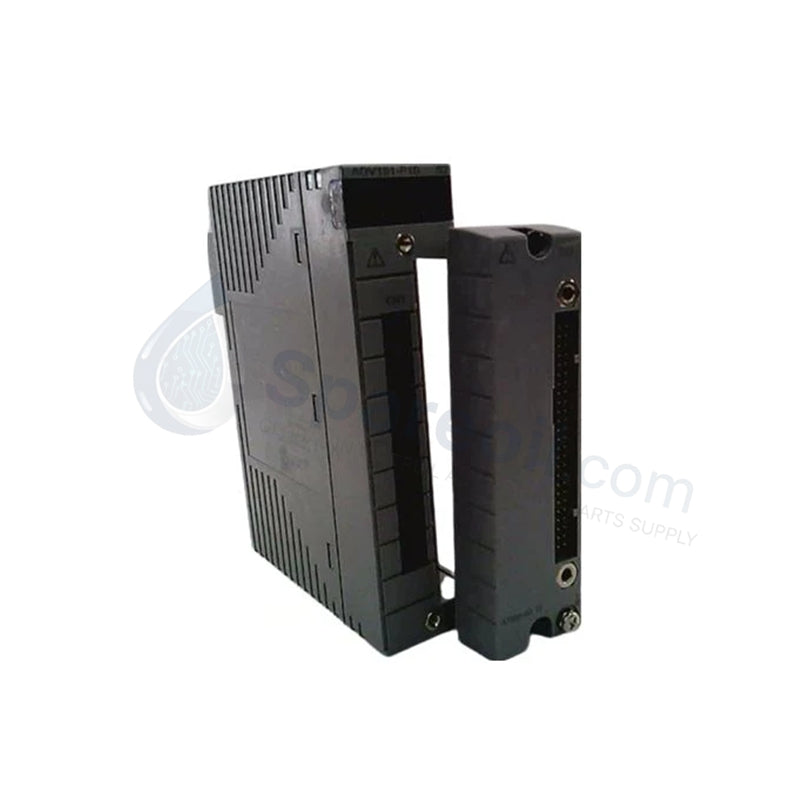

B5S10: Bloque de terminales de abrazadera de presión integrado para cableado de campo directo.

Especificaciones técnicas

El ADV151-P10/B5S10 equilibra una respuesta rápida con un robusto aislamiento eléctrico para proteger el backplane del sistema.

Parámetro	Especificación
Número de canales	32 (individualmente aislados)
Tipo de señal de entrada	24 V CC (contacto seco/típico)
Corriente de entrada	7 mA por canal
Tiempo de respuesta	< 1 ms (detección de alta velocidad)
Aislamiento	Canal a canal y canal a sistema
Temperatura de funcionamiento	0°C a +50°C
Dimensiones	130 × 107.5 × 32.8 mm
Instalación	Montado en el backplane del sistema FIO

Ventajas de ingeniería

Alta densidad que ahorra espacio: La arquitectura de 32 canales incorpora una enorme capacidad de E/S en una única ranura de 32,8 mm. Este diseño reduce el número de unidades de control de campo (FCU) requeridas y el tamaño total del armario, lo que reduce significativamente los costos de hardware para implementaciones a gran escala.
Captura de señal en sub-milisegundos: Un tiempo de respuesta de menos de 1 ms permite al DCS detectar eventos transitorios y disparos críticos de enclavamiento instantáneamente. Este procesamiento rápido evita la pérdida de cambios de estado en la supervisión de maquinaria de alta velocidad.
Integridad total de la señal: El aislamiento completo entre canales evita que las sobretensiones eléctricas o los bucles de tierra del lado de campo migren a la lógica del sistema o a los canales vecinos. Si se produce una falla en un solo interruptor, los 31 canales restantes continúan funcionando sin interferencias.
Cableado de campo a prueba de vibraciones: El bloque de terminales de abrazadera de presión /B5S10 reemplaza los terminales de tornillo tradicionales con una conexión hermética y con resorte. Esto evita que los cables se aflojen debido a vibraciones industriales o expansión térmica, eliminando la necesidad de un mantenimiento de reapriete periódico.

Preguntas frecuentes

P: ¿Puede el ADV151-P10 manejar entradas de voltaje CA?

R: No. El ADV151-P10 detecta específicamente señales de 24 V CC. Si sus dispositivos de campo utilizan 110 V o 220 V CA, debe usar relés intermedios o un módulo de entrada de CA dedicado como el ADV161.

P: ¿Cómo mejoran las funciones de diagnóstico el tiempo de actividad del sistema?

R: El módulo ejecuta autodiagnósticos continuos en su circuitería interna y en el enlace de comunicación con la FCU. Informa inmediatamente de las fallas de hardware a la Estación de Interfaz Humana (HIS), lo que permite el "hot-swapping" del módulo antes de que se produzca una interrupción del proceso.

P: ¿Cuál es el beneficio de la función de botón pulsador "-P"?

R: El botón pulsador permite al personal de mantenimiento interactuar con el módulo localmente para la identificación de hardware o los reinicios de diagnóstico durante la puesta en marcha, simplificando la resolución de problemas en el campo sin una coordinación constante con la sala de control.

P: ¿Es compatible este módulo con los sistemas de seguridad ProSafe-RS?

R: Sí. La serie ADV151 es un componente FIO estándar compatible tanto con CENTUM VP para control general como con ProSafe-RS para funciones instrumentadas de seguridad, siempre que la configuración del sistema admita el hardware FIO.
