AFF50D-H41201 Hoja de Datos y Manual Técnico Yokogawa CENTUM VP

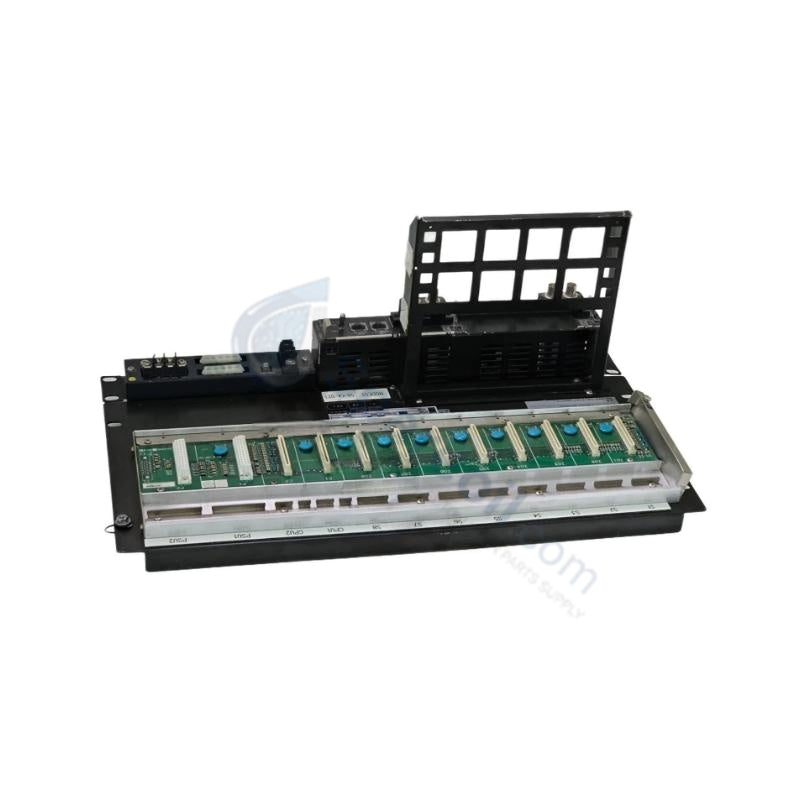

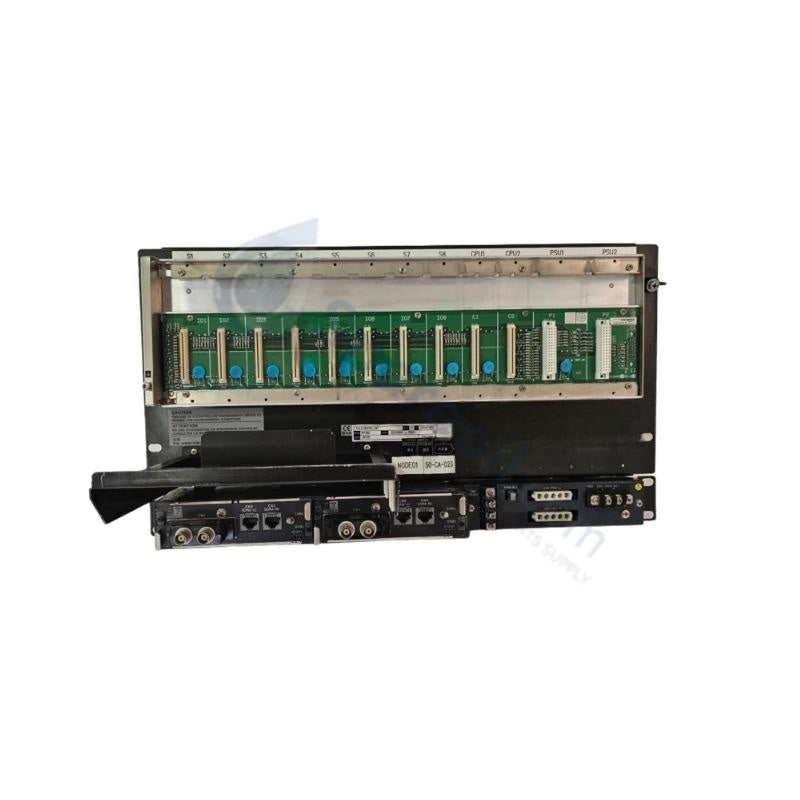

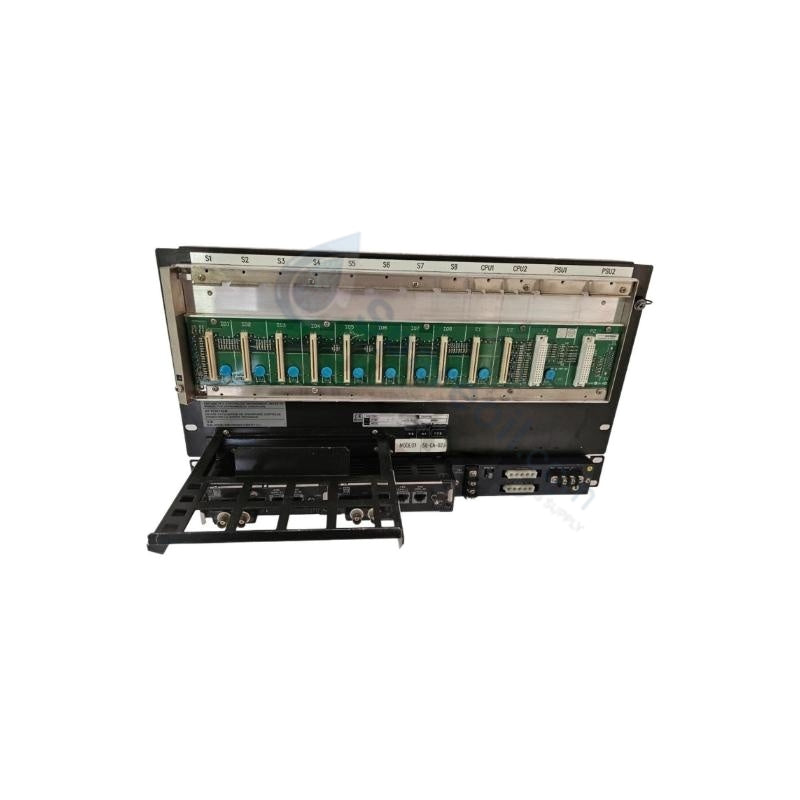

Unidad de Control de Campo Yokogawa CENTUM VP AFF50D-H41201

Unidad de Control de Campo Yokogawa CENTUM VP AFF50D-H41201

Disponibilidad: 10 Quedan en stock

Unidad de control de campo Yokogawa AFF50D-H41201 CENTUM VP La Yokogawa AFF50D-H41201, también catalogada como la unidad de control de...

Código: AFF50D-H41201

Manufacturer: Yokogawa
Product No.: AFF50D-H41201
Product Type: Unidades de Control de Campo
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 8000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Unidad de control de campo Yokogawa AFF50D-H41201 CENTUM VP

La Yokogawa AFF50D-H41201, también catalogada como la unidad de control de campo AFF50D, funciona como un componente de hardware dedicado para la ejecución de procesos dentro de las plataformas de estaciones de control CENTUM VP. Este módulo dúplex ejecuta un procesador VR5432 con una frecuencia de 133 MHz, coordinando la ejecución lógica y comunicándose con dispositivos periféricos a través de interfaces de bus V-net y ESB de redundancia dual. La memoria del sistema se asegura durante la pérdida de energía de entrada mediante una batería de respaldo a bordo, lo que garantiza la retención de los datos de la aplicación.

Especificaciones de hardware

Parámetro	Especificación
Modelo	AFF50D-H41201
Marca	Yokogawa
Origen	Japón
Peso	8 kg
Dimensiones	Montaje en rack estándar de 19 pulgadas (diseño de chasis)
Temperatura de funcionamiento	0 a 50 grados C
Consumo de energía	200 VA (a 100-120 V CA), 230 VA (a 220-240 V CA), 5.5 A (a 24 V CC)
Procesador	VR5432, 133 MHz
Memoria principal	32 MB
Protección de memoria	Batería de respaldo de hasta 72 horas (tiempo de recarga: mínimo 48 horas)
Salida de estado de la FCU	2 terminales (NC, C), se abren durante fallas internas de la FCU
Capacidad de contacto	30 V CC, máximo 0.3 A
Interfaz de comunicación	Interfaces V-net de doble redundancia
Interfaz de bus	Interfaces de bus ESB de doble redundancia

Interfaz DCS y aislamiento de canales

Como controlador principal dentro de los sistemas de proceso de Yokogawa, la unidad gestiona el flujo de datos digitales a través de redes de instrumentación de campo integradas. Las tarjetas de comunicación vinculadas al backplane ejecutan la conversión directa de la señal con bucles de protocolo HART de 4-20 mA. El aislamiento de canal a canal en el backplane bloquea el ruido electrostático y electromagnético entre los bucles de entrada analógica, manteniendo estables las líneas de comunicación. En los sistemas de monitoreo de termopares, la compensación de unión fría (CJC) se ejecuta en las placas de terminales de E/S conectadas para garantizar traducciones precisas de valores de temperatura dentro de la base de datos del proceso.

Preguntas frecuentes

P: ¿Cómo se gestiona la batería de respaldo durante las operaciones estándar? R: La batería a bordo requiere un mínimo de 48 horas de energía continua para alcanzar una carga completa. Una vez completamente cargada, mantiene la memoria principal de 32 MB durante hasta 72 horas en condiciones de falla total de energía.

P: ¿Cómo funcionan los contactos de salida de estado en caso de una falla del procesador? R: La salida de estado de la FCU utiliza dos terminales dedicados (NC, C) que permanecen cerrados en condiciones normales de funcionamiento. Si la rutina de diagnóstico interno detecta una falla de hardware de la FCU, estos contactos se abren instantáneamente para activar alarmas externas.

P: ¿Cuáles son las principales interfaces de comunicación en el backplane? R: La unidad cuenta con interfaces de red de control V-net de doble redundancia junto con interfaces de bus ESB de doble redundancia, lo que permite rutas de datos simultáneas a la consola del operador y a los nodos de expansión.

Pautas de instalación en campo

Puesta a tierra y conexión a tierra: Conecte el chasis de la unidad de control de campo a una red de tierra de instrumentos funcional. La resistencia de tierra debe medir menos de 100 ohmios, y el conductor de puesta a tierra debe mantenerse separado del sistema de tierra de seguridad de la planta.
Ventilación del gabinete: Mantenga un espacio libre mínimo de 100 mm por encima y por debajo de la unidad montada en rack para permitir la disipación de calor por convección natural. Asegúrese de que la temperatura ambiente del gabinete se mantenga dentro del rango especificado de 0 a 50 grados C.
Conexión de la batería: Conecte el cable de puente de la batería de respaldo solo después de instalar la unidad en el rack e inmediatamente antes de encender el sistema, evitando la descarga prematura de las celdas de almacenamiento.
