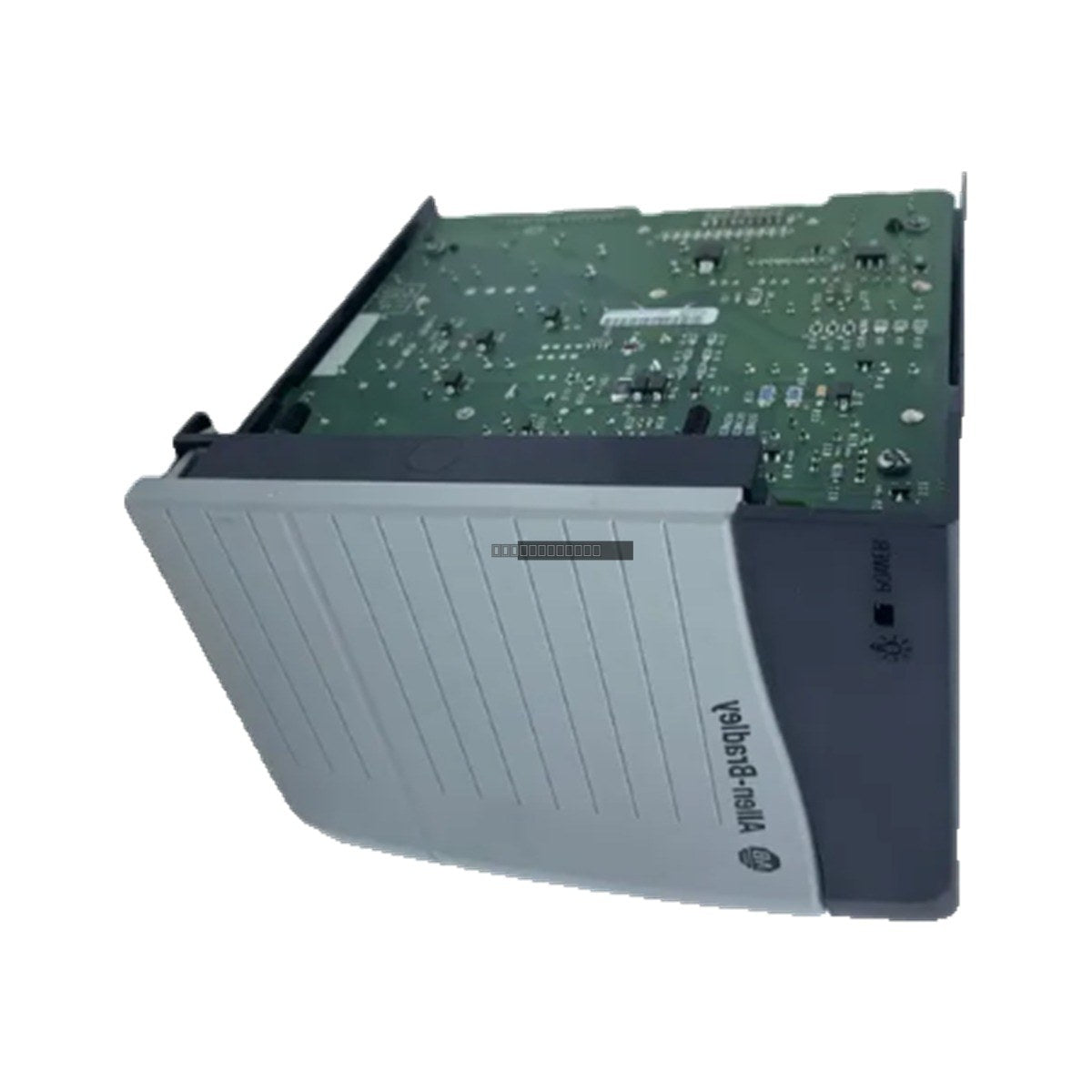

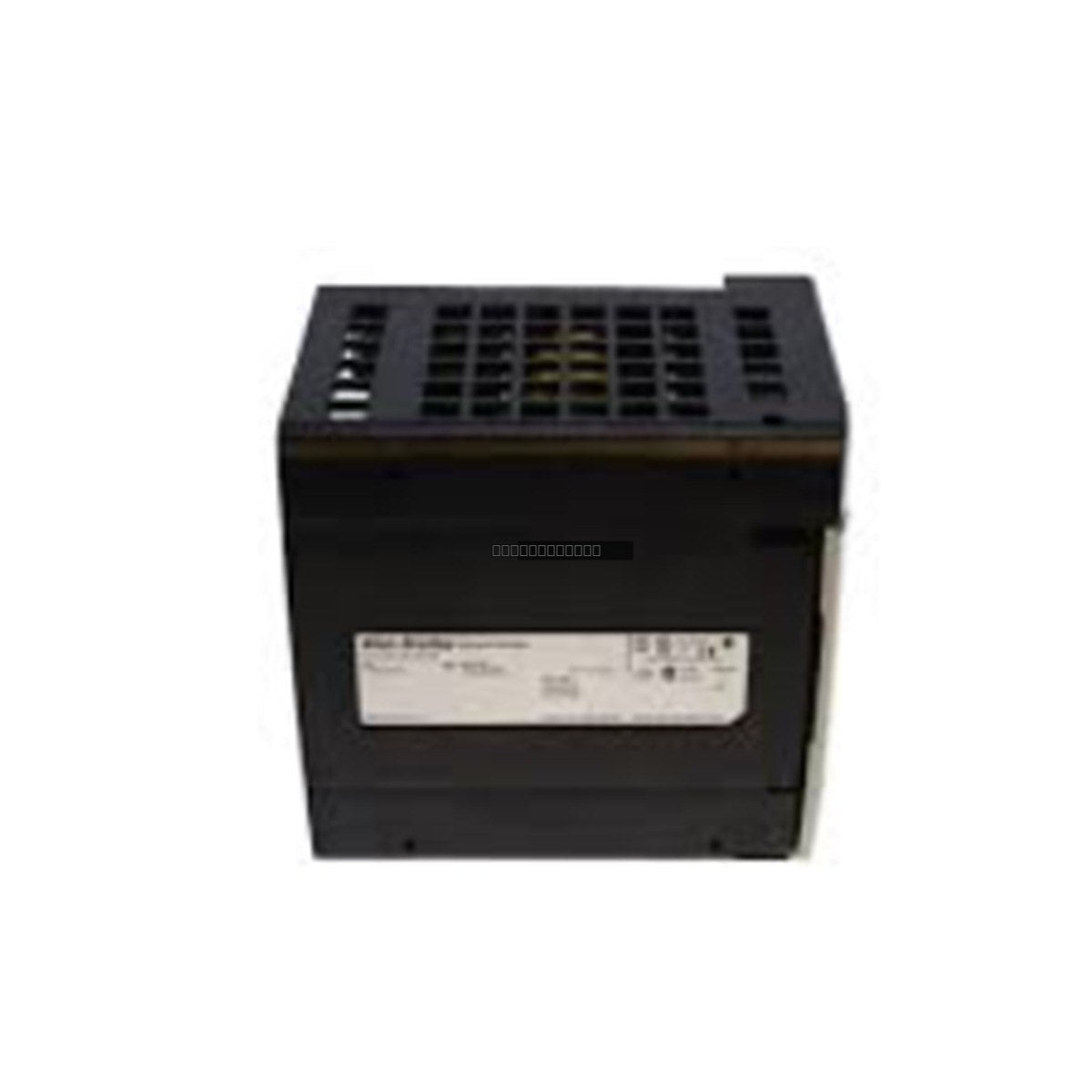

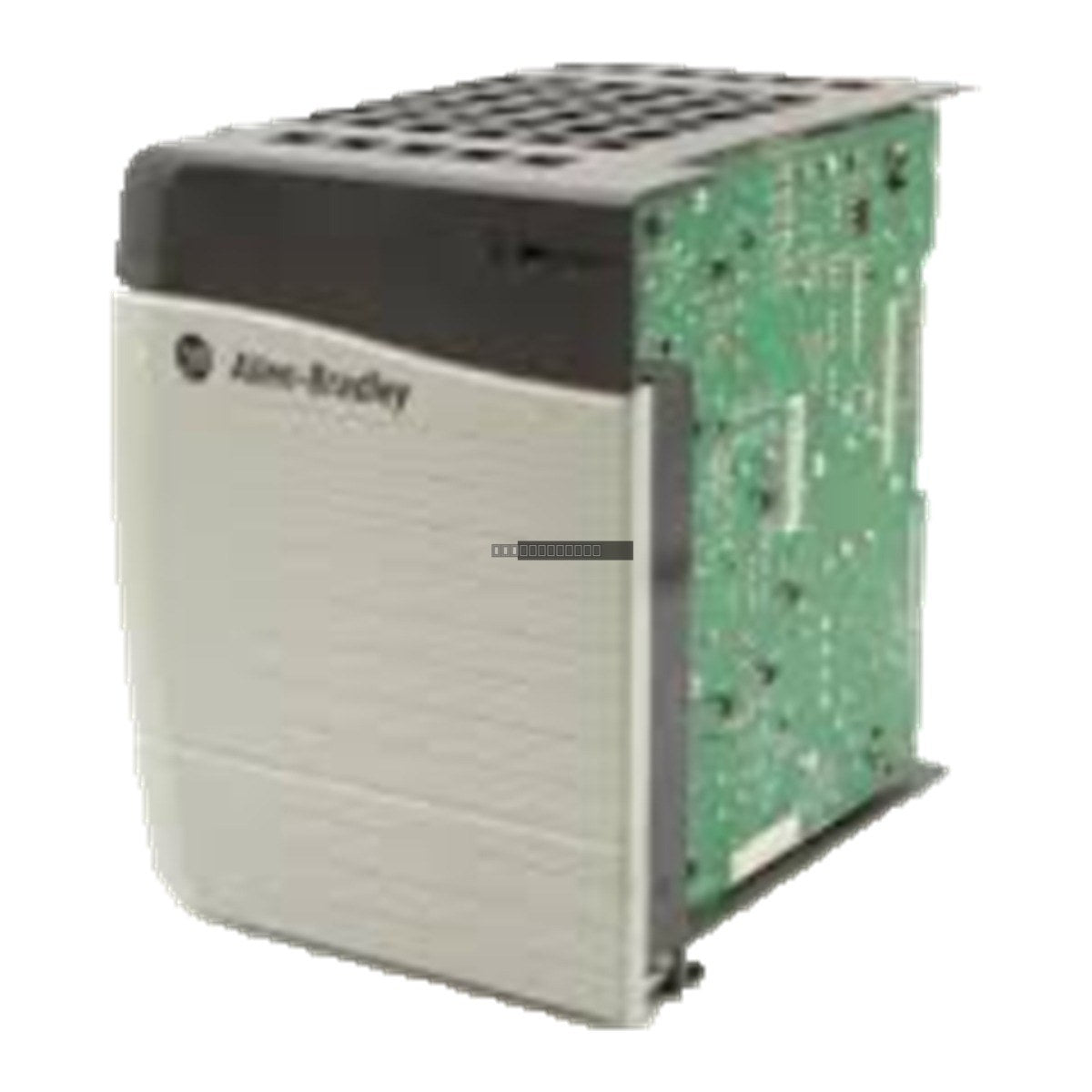

Fuente de alimentación de CA Allen-Bradley 1756-PA72 ControlLogix

Disponibilidad: 5 Quedan en stock

El Allen-Bradley 1756-PA72 es un módulo de fuente de alimentación de CA estándar diseñado para el sistema de chasis ControlLogix...

Código: 1756-PA72

Manufacturer: Allen-Bradley
Product No.: 1756-PA72
Product Type: Fuente de alimentación de PLC
Product Origin: USA
Payment:T/T, Western Union
Weight: 1140g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Allen-Bradley 1756-PA72 es un módulo de fuente de alimentación de CA estándar diseñado para el sistema de chasis ControlLogix 1756. Proporciona alimentación de backplane regulada para soportar los módulos de CPU, módulos de comunicación y módulos de E/S instalados en el chasis. La unidad acepta un amplio rango de entrada de CA y lo convierte en múltiples voltajes de backplane de CC requeridos por los componentes ControlLogix.

Características

Diseñado para sistemas de chasis ControlLogix 1756
Rango de entrada de CA universal: 85-265V CA
Proporciona 75W de potencia de salida total a 60 degC
Soporta múltiples rieles de voltaje de backplane: 5.1V CC, 3.3V CC, 24V CC y 1.2V CC
Indicadores de diagnóstico incorporados para la supervisión del sistema
Protección integrada contra el ruido eléctrico y las fluctuaciones de voltaje

Aplicaciones

Líneas de montaje y embotellado
Máquinas CNC y de metalurgia de precisión
Sistemas de manipulación de materiales, incluyendo transportadores y paletizadores robóticos
Unidades de proceso para las industrias química, de agua y de petróleo/gas
Robótica automotriz y celdas de soldadura

Especificaciones técnicas

Modelo	1756-PA72
Rango de tensión de entrada	85-265V AC
Tensión de entrada nominal	120/240V AC
Frecuencia de entrada	47-63 Hz
Potencia de entrada máx.	100 W
Potencia de salida	75 W a 60 °C
Corriente de salida (3,3 V CC)	4 A
Corriente de salida (5,1 V CC)	10 A
Corriente de salida (24 V CC)	2,8 A
Temperatura de funcionamiento	0 a 60 °C
Tensión de aislamiento	250V Continuo

Guías de instalación

Asegúrese de que el chasis ControlLogix esté correctamente montado y conectado a tierra según las directrices de Rockwell Automation.
La fuente de alimentación debe instalarse en la ranura más a la izquierda del chasis.
Alinee la placa de circuito del módulo con las guías de la tarjeta del chasis.
Deslice el módulo hasta que quede al ras con el chasis y el conector del backplane esté completamente encajado.
Asegure el módulo apretando los tornillos de cabeza Phillips superior e inferior a un par de 0.8 N-m (7 lb-in).
Mantenga la etiqueta protectora en las ventilaciones superiores durante la fabricación del panel para evitar que las virutas metálicas entren en la unidad.

Preguntas frecuentes

¿Cuál es el rango de voltaje de entrada del 1756-PA72?

El módulo soporta un rango de entrada universal de 85-265V CA (nominal 120/240V CA) a 47-63 Hz.

¿Dónde debe instalarse en el chasis?

El módulo debe instalarse en la ranura más a la izquierda del chasis ControlLogix. Esta ranura está dedicada a la fuente de alimentación y no ocupa una ranura de E/S estándar.

¿Cuál es la potencia máxima de salida?

La potencia de salida total es de 75 W a 0–60 °C. Asegúrese de que el consumo de energía combinado de todos los módulos del chasis no exceda la capacidad nominal de la fuente de alimentación.
