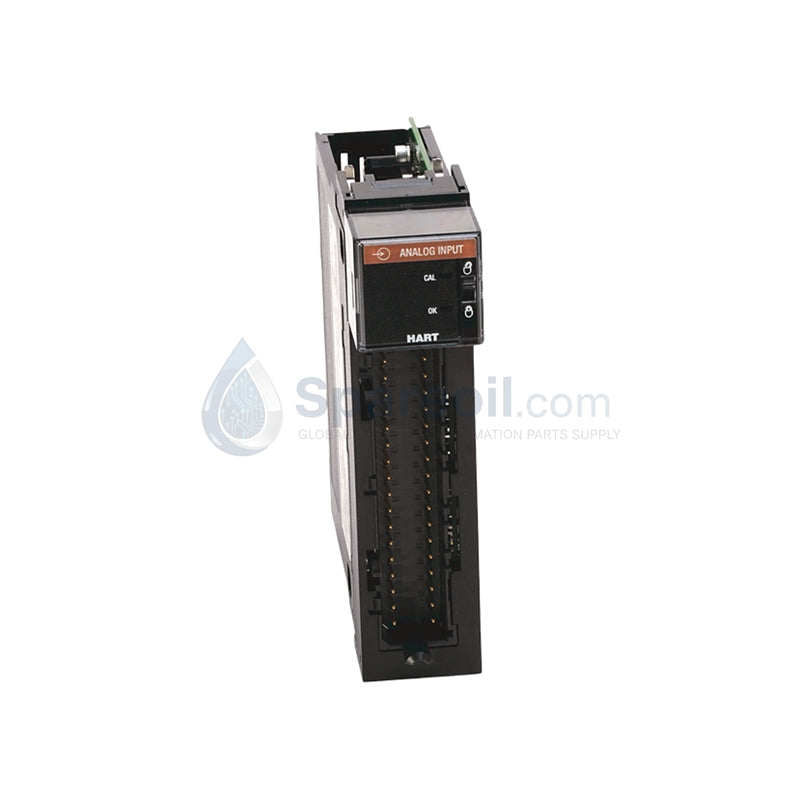

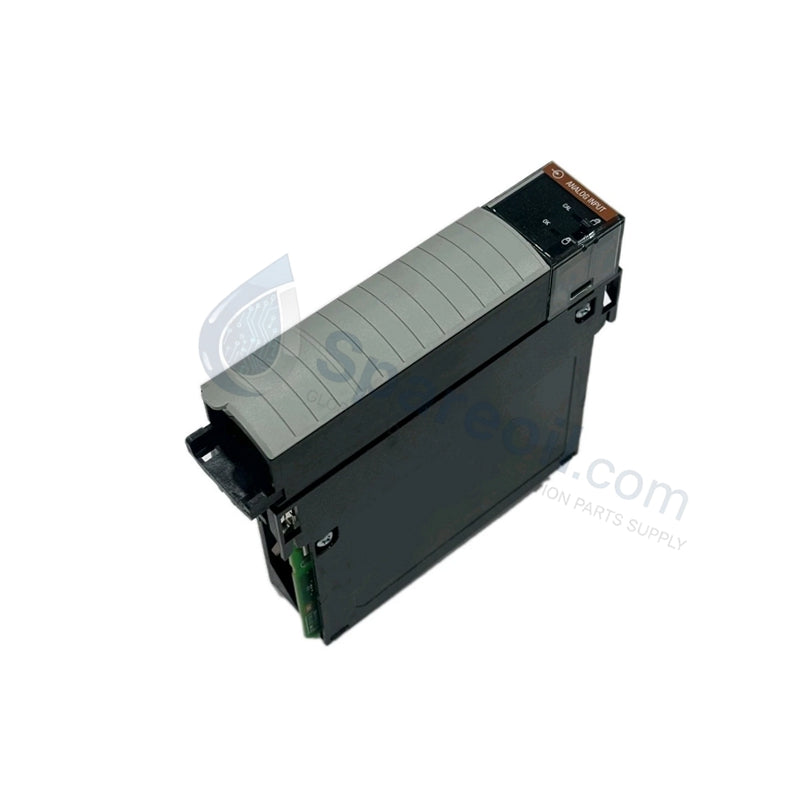

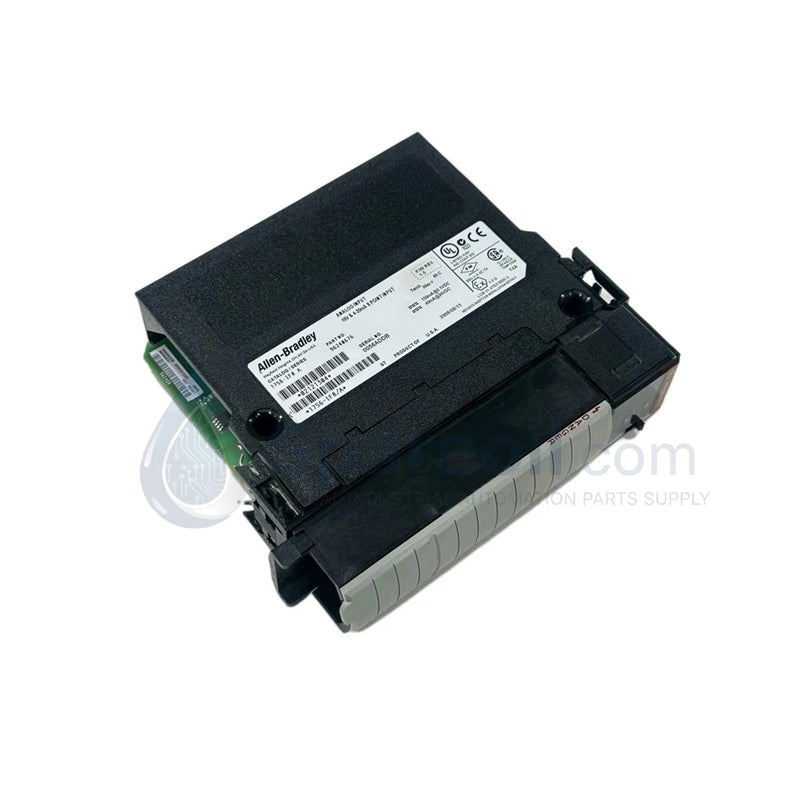

Módulo Allen-Bradley 1756SC-IF8H HART de 8 canales y 4-20 mA

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1756SC-IF8H proporciona una interfaz sofisticada para dispositivos de campo inteligentes dentro del ecosistema ControlLogix. Este módulo...

Código: 1756SC-IF8H

Manufacturer: Allen Bradley
Product No.: 1756SC-IF8H
Product Type: E/S ControlLogix
Product Origin: USA
Payment:T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1756SC-IF8H proporciona una interfaz sofisticada para dispositivos de campo inteligentes dentro del ecosistema ControlLogix. Este módulo adquiere señales analógicas de alta resolución mientras extrae simultáneamente datos digitales HART, incluido el estado del dispositivo, variables secundarias y diagnósticos. Al integrar el protocolo HART directamente en la capa de E/S, elimina la necesidad de multiplexores HART externos. Suministramos esta unidad como 100% nueva y original, asegurando que sus bucles de proceso críticos se beneficien de la máxima precisión y la fiabilidad total especificada por el fabricante.

Especificaciones técnicas

El 1756SC-IF8H utiliza convertidores analógico-digitales avanzados para lograr mediciones de grado de laboratorio en entornos industriales.

Atributo	Detalles de la especificación
Número de canales	8 entradas analógicas aisladas
Rangos de señal	0-20 mA, 4-20 mA
Comunicación	Superposición completa del protocolo HART
Resolución	16 a 21 bits (seleccionable por el usuario)
Precisión	Mejor que el 0,1 por ciento del rango
Formato de datos	Punto flotante IEEE de 32 bits
Impedancia de entrada	249 ohmios
Aislamiento	De canal a canal y de canal a placa base
Disipación de energía	4,01 W (modo de corriente)
Consumo de placa base	300 mA a 5,1 V / 70 mA a 24 V
Temperatura de funcionamiento	0 a 60 C (32 a 140 F)

Ventajas de ingeniería

Aislamiento de canal individual: El 1756SC-IF8H aísla cada canal para evitar bucles de tierra y diafonía de señal. Esta elección arquitectónica garantiza que una falla o sobretensión en un instrumento de campo no comprometa la integridad de los datos de los otros siete canales.
Mantenimiento predictivo mediante HART: Más allá de las simples señales de 4-20mA, este módulo sondea el "latido digital" de sus transmisores. Captura variables secundarias y bits de estado del dispositivo, lo que permite a su controlador Logix activar alertas de mantenimiento antes de que una falla del sensor cause una parada del proceso.
Escalado de resolución dinámico: Los ingenieros pueden configurar el módulo para una resolución de hasta 21 bits. Esto proporciona la granularidad extrema requerida para la transferencia de custodia, la dosificación química de alta precisión y el monitoreo sensible de la presión.
Gestión de activos simplificada: El módulo se integra perfectamente con el software FDT/DTM y AssetCentre de Rockwell Automation. Esto permite a los técnicos configurar los instrumentos de campo de forma remota desde la sala de control, reduciendo significativamente las entradas en áreas peligrosas.

Preguntas frecuentes

P: ¿El 1756SC-IF8H requiere un multiplexor HART externo?

R: No. El 1756SC-IF8H cuenta con módems HART integrados para cada canal. Se comunica directamente con transmisores inteligentes y pasa los datos digitales directamente a la placa base de ControlLogix, simplificando su arquitectura de red.

P: ¿Puede este módulo funcionar como una entrada analógica estándar si no se requiere HART?

R: Sí. Puede usar el 1756SC-IF8H como una tarjeta de entrada analógica de alta densidad y aislada de 0-20mA o 4-20mA. Simplemente deshabilita el sondeo HART en la configuración del software para usarlo como un módulo estándar de alta resolución.

P: ¿Qué bloques de terminales son compatibles con este módulo?

R: Este módulo se instala en un chasis ControlLogix estándar y es compatible con los módulos de interfaz analógica de paso (AIFM). Generalmente utiliza 3 terminales por canal para acomodar los requisitos de señal, retorno y blindaje/conexión a tierra para el cableado de par trenzado blindado.

P: ¿Cómo maneja el módulo las condiciones de circuito abierto?

R: El módulo incluye inteligencia integrada para detectar eventos de circuito abierto en aproximadamente 5 segundos. Actualiza inmediatamente el bit de estado del canal en el controlador, lo que permite al PLC ejecutar enclavamientos de seguridad o rutinas de alarma.
