Allen-Bradley 1762-OW8 | Módulo de relé de 8 puntos normalmente abiert

Allen-Bradley 1762-OW8 | Módulo de relé de 8 puntos normalmente abierto

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1762-OW8 es un módulo de salida de relé de expansión de alto rendimiento diseñado para las...

Código: 1764-OW8

Manufacturer: Allen Bradley
Product No.: 1764-OW8
Product Type: Procesadores PLC
Product Origin: USA
Payment:T/T, Western Union
Weight: 140g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

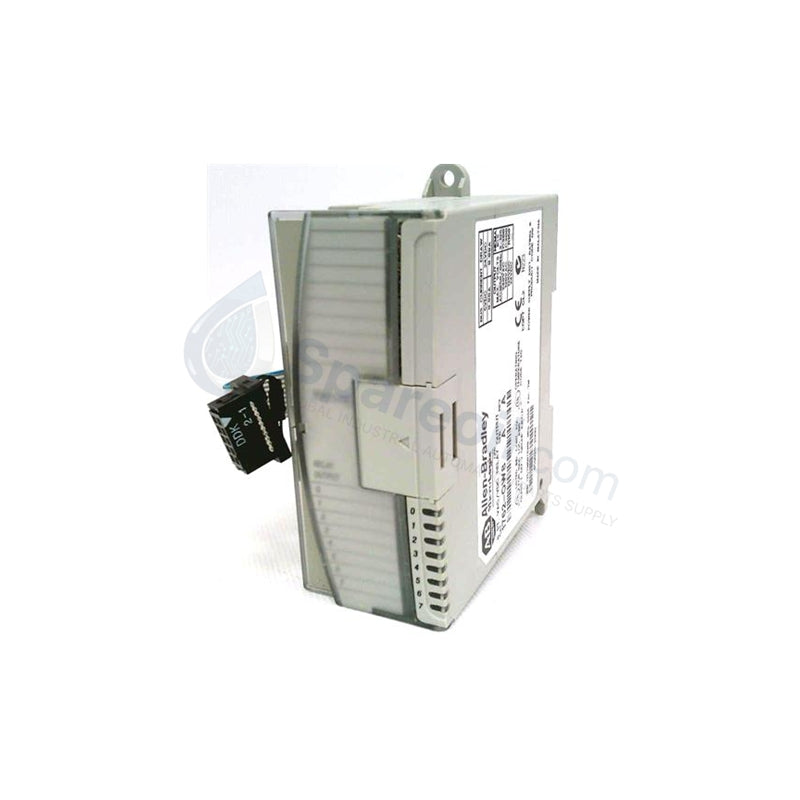

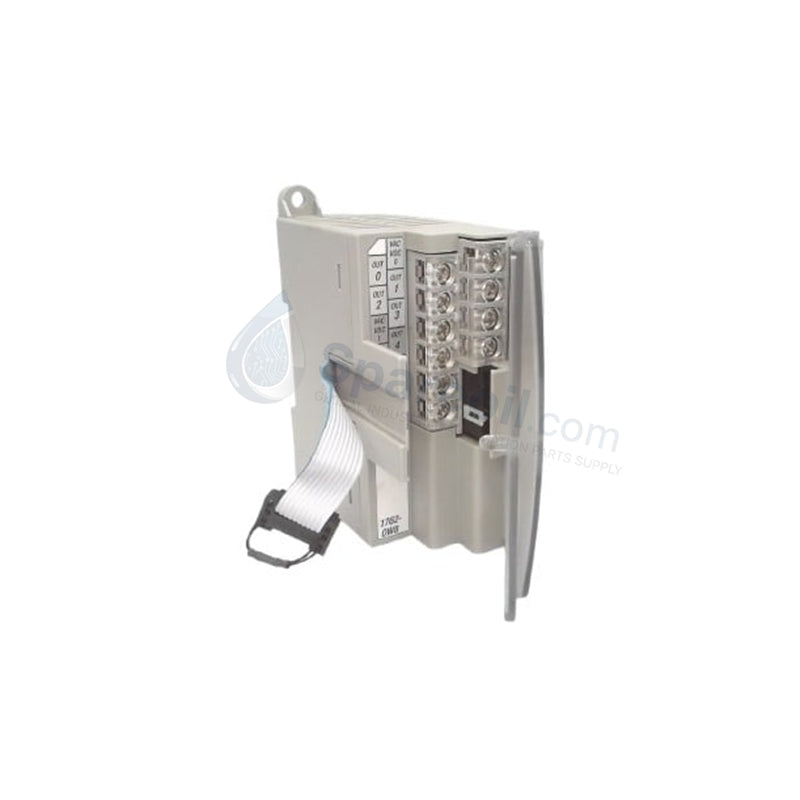

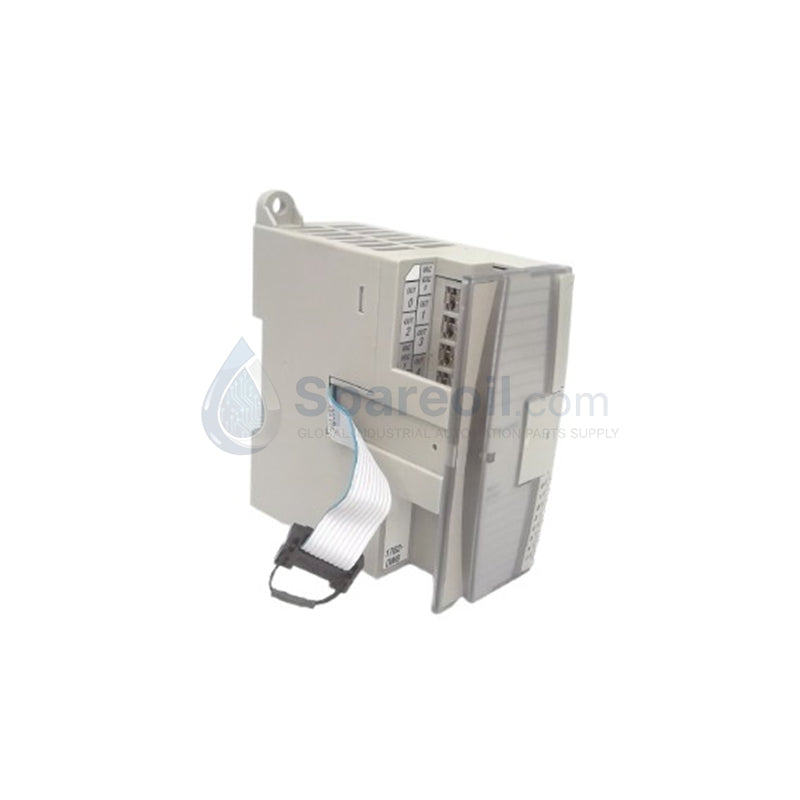

El Allen-Bradley 1762-OW8 es un módulo de salida de relé de expansión de alto rendimiento diseñado para las familias de controladores MicroLogix 1100, 1200 y 1500. Proporciona ocho contactos de relé normalmente abiertos (N.A.) físicamente aislados que interconectan la lógica del PLC con dispositivos de campo de alta potencia como arrancadores de motor, solenoides e indicadores. Al utilizar relés electromecánicos, este módulo permite una conmutación flexible de cargas de CA y CC dentro de un amplio rango de voltaje. Ofrecemos esta unidad como 100% nueva y original en su embalaje de fábrica, lo que garantiza un funcionamiento fiable para sus secuencias automatizadas críticas.

Especificaciones técnicas

Especificación	Detalles técnicos
Número de salidas	8 contactos normalmente abiertos (N.A.)
Tensión de funcionamiento (CA)	5 a 265V CA
Tensión de funcionamiento (CC)	5 a 125V CC
Corriente continua por punto	2.5 A (Máximo)
Corriente continua por módulo	8 A (Máximo)
Configuración de contacto	Forma A (SPST-NO)
Tipo de terminal	Terminales de pinza de tornillo de seguridad para dedos
Estilo de montaje	Montaje en carril DIN o panel
Temperatura de funcionamiento	0 a 55 °C (32 a 131 °F)
Peso neto del producto	0.14 kg (0.30 lbs)
Peso de envío	1.00 kg (Incluye embalaje logístico protector)

Ventajas de ingeniería

Compatibilidad de carga universal: El 1762-OW8 conmuta tanto voltajes de CA como de CC a través de sus contactos de relé. Esta versatilidad elimina la necesidad de módulos de salida digital separados al gestionar cargas de voltaje mixto como contactores de 120V CA y luces piloto de 24V CC.
Aislamiento galvánico: El módulo proporciona un sólido aislamiento eléctrico entre el cableado del lado de campo y el backplane del PLC. Esto protege al procesador MicroLogix de picos de alto voltaje e interferencias electromagnéticas (EMI) generadas por la conmutación de cargas inductivas.
Alta capacidad de corriente: Cada punto de relé individual maneja hasta 2.5 Amperios. Esta alta capacidad de corriente permite que el módulo accione directamente muchos motores pequeños y solenoides industriales, evitando el costo y el espacio requeridos para relés intermedios de interposición.
Integración perfecta de MicroLogix: Diseñado para el bus de expansión 1762, el módulo se acopla directamente al lado derecho de su controlador MicroLogix o módulos de expansión adyacentes. Este diseño compacto de "conexión de bus" no requiere cableado de alimentación adicional para la comunicación del módulo.

Preguntas frecuentes

¿Se puede usar el 1762-OW8 con un sistema MicroLogix 1500?

Sí. Si bien el MicroLogix 1500 utiliza principalmente unidades base y procesadores de la serie 1764, emplea módulos de expansión de la serie 1762 para su crecimiento de E/S. El 1762-OW8 es la opción de expansión de relé de 8 puntos estándar para los sistemas MicroLogix 1100, 1200 y 1500.

¿Este módulo requiere una fuente de alimentación externa de 24V CC?

El módulo toma su alimentación lógica directamente del controlador a través del bus de expansión 1762. Sin embargo, debe proporcionar la tensión de carga externa (p. ej., 120V CA o 24V CC) a los terminales comunes del relé (VAC/VDC) para alimentar sus dispositivos de campo.

¿Cuál es la esperanza de vida de los relés internos?

Los relés electromecánicos suelen proporcionar aproximadamente 10 millones de ciclos en condiciones sin carga. Bajo carga nominal completa, la esperanza de vida varía según la corriente de entrada. Para prolongar la vida útil del relé, recomendamos encarecidamente utilizar supresores de sobretensión externos (redes RC para CA o diodos de retorno para CC) al conmutar cargas inductivas como solenoides.

¿Es posible mezclar voltajes de CA y CC en el mismo módulo?

Sí, pero debe tener cuidado con los terminales comunes. El 1762-OW8 agrupa las salidas en bloques comunes compartidos. Puede conmutar diferentes voltajes a través de diferentes grupos comunes, pero todas las salidas que comparten un único terminal común deben usar la misma fuente de voltaje.
