Descripción general del producto

El Allen-Bradley 1769-BA funciona como un conjunto de batería de cloruro de tionilo de litio ($Li-SOCl_2$) de primera calidad diseñado por Rockwell Automation. Proporciona energía de respaldo primaria crítica a la memoria volátil (RAM) y al reloj de tiempo real (RTC) interno en el hardware heredado de los controladores Allen-Bradley CompactLogix y MicroLogix. Si se interrumpe la fuente de alimentación principal, una celda de batería sin mantenimiento o agotada provoca el borrado inmediato del archivo de proyecto activo, los parámetros de configuración y las tablas de etiquetas de variables del controlador.

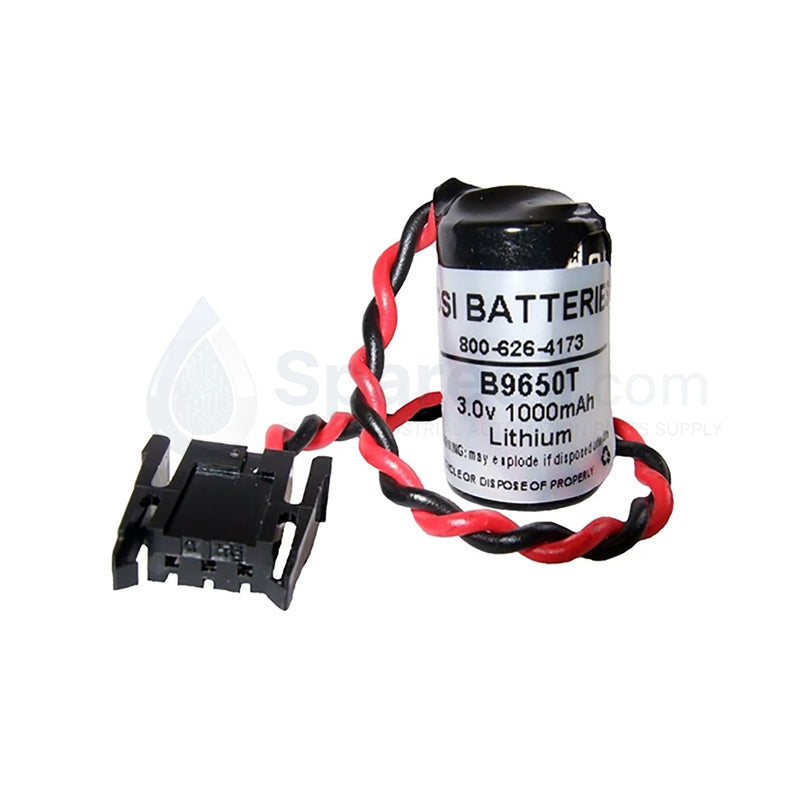

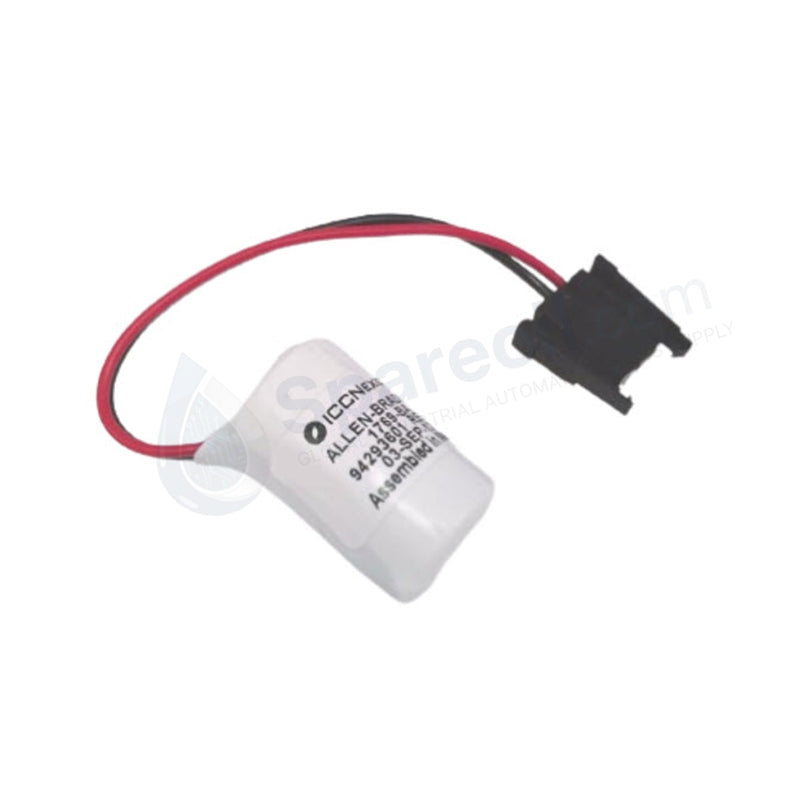

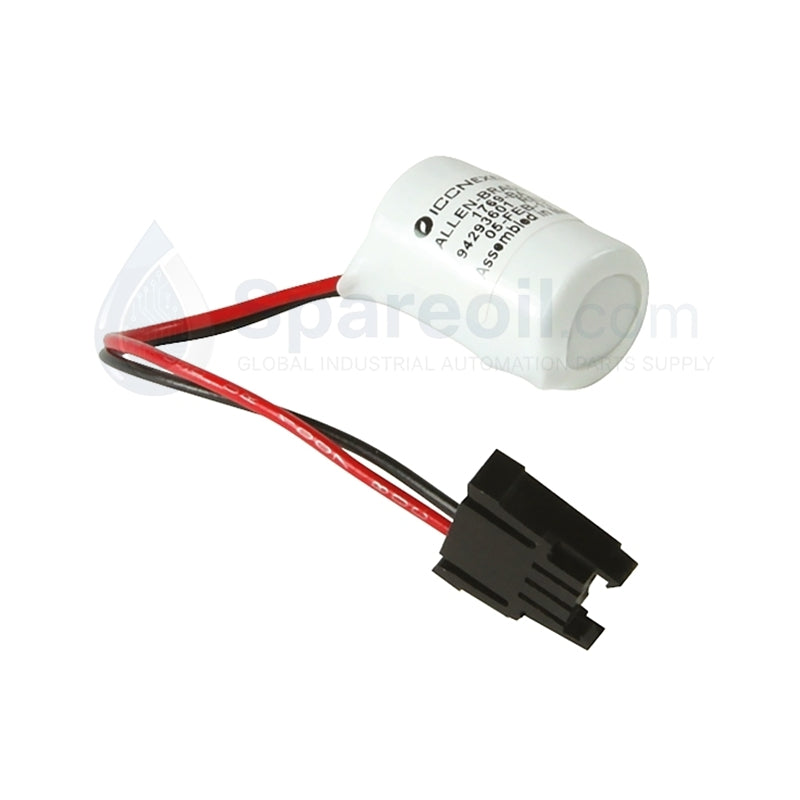

La celda cuenta con un cable de conexión dedicado, conectado de fábrica, y un conector polarizado especializado de 2 pines. Esta configuración garantiza una conexión sólida y polarizada directamente a la placa base de la unidad de procesamiento central. Si bien los controladores 5370 modernos dependen de módulos de condensadores, la celda 1769-BA sigue siendo un componente de mantenimiento obligatorio para mantener el tiempo de actividad del proceso y la protección de datos en las configuraciones industriales establecidas de 1769-L2x y L3x.

Entregamos este artículo exclusivamente como 100% nuevo, original y sellado de fábrica para garantizar el máximo nivel de carga química, la máxima capacidad y la completa seguridad de los datos para su software de control en funcionamiento.

Especificaciones técnicas

La siguiente tabla especifica los perfiles técnicos químicos, eléctricos y físicos para el módulo de batería 1769-BA. Todos los valores aparecen en formato ASCII estricto.

Ventajas de ingeniería

• Persistencia de datos ininterrumpida: La química proporciona una potencia CC constante de 3.0 V directamente a la RAM volátil del procesador durante el mantenimiento programado de la planta o los cortes de servicios públicos no programados. Esta copia de seguridad preserva intactos los registros definidos por el usuario, los mapas de E/S y las configuraciones de lógica de pasos.
• Advertencias proactivas de bajo voltaje: El sistema de diagnóstico interno lee continuamente el estado de la celda de la batería. Cuando la salida cae por debajo del umbral de funcionamiento seguro, la CPU enciende el indicador LED físico "BATT" en la cubierta exterior, lo que brinda a los ingenieros de mantenimiento una ventana de programación clara para reemplazar el conjunto antes de que se degrade cualquier información.
• Defensa de polaridad inversa con llave: La carcasa del conector de 2 pines presenta un diseño de chavetero mecánico específico. Este diseño de plástico moldeado impide físicamente que los técnicos inserten el zócalo al revés, lo que evita cortocircuitos eléctricos graves o daños a los circuitos internos de carga y monitoreo en la placa base del PLC.
• Ejecución segura de intercambio en caliente en línea: La arquitectura de hardware permite un reemplazo seguro mientras el sistema está encendido. Si las líneas primarias de 24 V CC permanecen activas, los ingenieros pueden desconectar y cambiar una celda 1769-BA antigua sin detener el proceso de la máquina, porque el bus de la placa posterior activa mantiene el bloque de RAM durante la transición.

Preguntas frecuentes

• ¿Esta batería 1769-BA es un artículo de fábrica nuevo y cuál es su vida útil?
• Vendemos este conjunto de batería únicamente en condiciones 100% nuevas y originales de fábrica. Debido a que utiliza una química de cloruro de tionilo de litio de alta calidad, mantiene una vida útil de hasta 10 años cuando se almacena correctamente a temperaturas ambiente de alrededor de 25 grados Celsius.
• ¿Puedo usar este paquete de baterías de reemplazo en controladores CompactLogix 5370 L1 modernos?
• No. Los procesadores CompactLogix modernos (como el 1769-L19ER-BB1B) utilizan bloques de almacenamiento de condensadores incorporados y sin mantenimiento para volcar datos en una tarjeta SD durante un fallo de alimentación. La batería 1769-BA satisface las necesidades de mantenimiento de arquitecturas más antiguas como los controladores 1769-L32E, 1769-L35E y MicroLogix 1500.
• ¿Con qué frecuencia debe mi instalación reemplazar la batería 1769-BA bajo cargas de trabajo estándar?
• La celda generalmente dura entre 1 y 2 años. La tasa de agotamiento exacta depende de cuánto tiempo permanezca el PLC sin energía; los apagados prolongados agotan la celda de la batería más rápido, ya que debe hacer funcionar continuamente la RAM y los circuitos del reloj sin el soporte de la línea principal.
• ¿Pierdo mi programa si cambio la batería mientras la máquina está funcionando?
• No. Siempre que mantenga el PLC encendido con su fuente de alimentación principal durante el procedimiento, los voltajes de la placa posterior protegen la memoria interna. Puede extraer la celda de batería antigua y conectar el módulo 1769-BA nuevo sin experimentar pérdida de código o fallos del procesador.
