Descripción general del producto

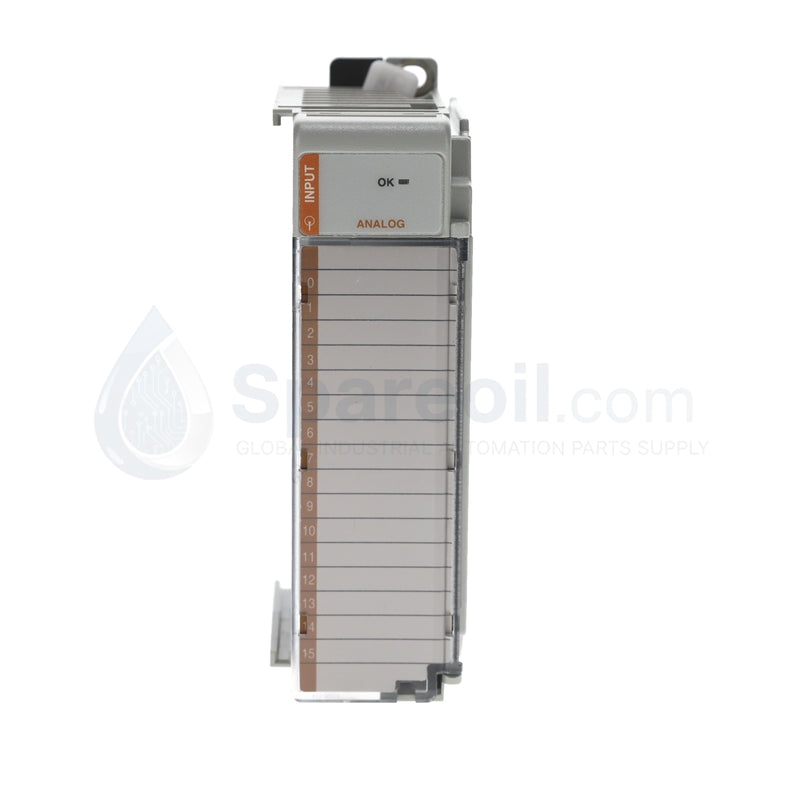

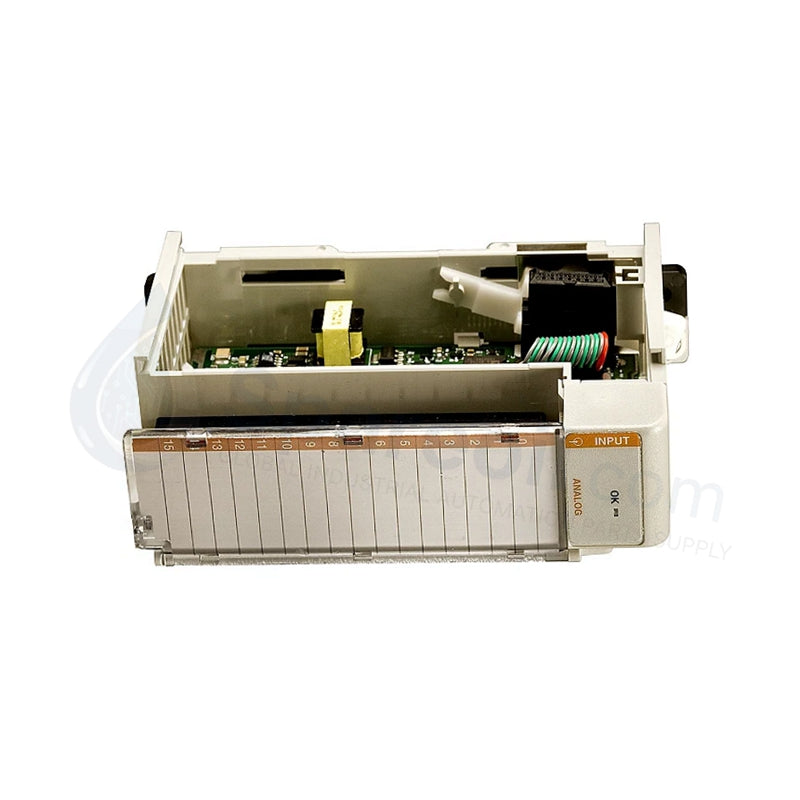

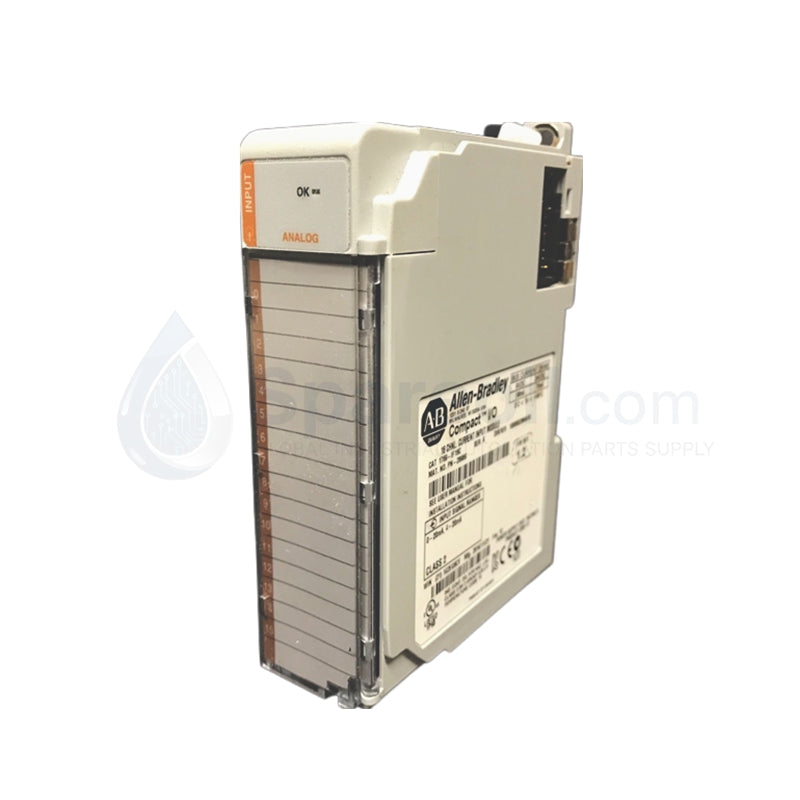

El Allen-Bradley 1769-IF16C funciona como un módulo de entrada de corriente analógica de alta densidad diseñado para las plataformas de control CompactLogix y MicroLogix 1500 de Rockwell Automation. Este módulo proporciona adquisición de datos de alta resistencia para bucles de instrumentación industrial, procesando hasta 16 canales de corriente de terminación simple u 8 diferenciales dentro de una huella física compacta de 1.5 ranuras. Convierte con precisión las corrientes de campo analógicas entrantes en valores digitales precisos utilizando un convertidor analógico-digital (ADC) Sigma-Delta interno de 16 bits.

Diseñado específicamente para bucles de corriente industrial estándar de 0-20 mA y 4-20 mA, el 1769-IF16C se dirige a matrices de instrumentación analógica de gran volumen en entornos de fabricación química, gestión de aguas residuales y generación de energía.

Entregamos este hardware exclusivamente como 100% nuevo, original y sellado de fábrica para garantizar una calibración de seguimiento de datos absoluta, una ejecución auténtica del firmware de fábrica y una longevidad extendida de los componentes.

Especificaciones técnicas

La siguiente tabla registra los parámetros eléctricos, de rendimiento y mecánicos precisos de la tarjeta de entrada 1769-IF16C. Todas las propiedades alfanuméricas utilizan el formato ASCII estándar para permitir el análisis directo de datos.

Ventajas de ingeniería

• Diseño de canal de alta densidad: La consolidación de 16 bucles de corriente analógicos independientes en un chasis de 1.5 ranuras de ancho ahorra un espacio sustancial en el riel DIN. Esta arquitectura de alta densidad disminuye el número total de racks de expansión locales necesarios, lo que reduce los costos totales de construcción del gabinete.
• Rechazo de ruido superior en entornos hostiles: El convertidor Sigma-Delta integrado ofrece una relación de rechazo de modo común superior a 100 dB junto con una relación de rechazo de modo normal superior a 45 dB. Estos atributos aíslan y cancelan el fuerte ruido electromagnético de fondo generado por los variadores de frecuencia (VFD) y los motores de alto voltaje vecinos.
• Mapeo flexible de canales por software: La configuración de canales controlada por software permite a los equipos de ingeniería mezclar bucles de terminación simple y esquemas de conexión a tierra diferencial en el mismo módulo físico. Esta flexibilidad elimina la necesidad de comprar tarjetas especiales separadas para diferentes tipos de conexión a tierra de instrumentos.
• Protección de aislamiento galvánico: La tarjeta cuenta con una barrera de aislamiento continua de 30 V CA/CC entre el cableado de campo entrante y el bus lógico CompactLogix interno. Esta barrera evita que los bucles de tierra de campo y las sobretensiones inesperadas dañen el procesador central de la CPU o interrumpan los nodos de E/S cercanos.

Preguntas frecuentes

• ¿Venden el módulo 1769-IF16C como nuevo o como restaurado?
• Suministramos el módulo 1769-IF16C estrictamente como equipo de fábrica 100% nuevo, genuino y original. Cada tarjeta llega en su caja original sellada de fábrica para garantizar que la electrónica interna permanezca intacta y perfectamente calibrada.
• ¿Puedo colocar este módulo en cualquier lugar de mi riel de expansión CompactLogix?
• No, debe seguir las reglas de clasificación de distancia de la fuente de alimentación. El 1769-IF16C tiene una clasificación de distancia de 8, lo que significa que debe residir dentro de las 8 ranuras de módulo físico del módulo de fuente de alimentación del sistema para garantizar que extrae suficiente voltaje de la placa posterior.
• ¿Este módulo de entrada admite de forma nativa bucles de corriente de 4-20 mA sin resistencias externas?
• Sí, el 1769-IF16C cuenta con resistencias de entrada integradas de 249 ohmios, calibradas de fábrica, en cada canal. Termina y procesa bucles de transmisores de 0-20 mA y 4-20 mA de forma nativa sin necesidad de resistencias de derivación externas a través del bloque de terminales.
• ¿Cómo mejora la resolución unipolar de 16 bits el rendimiento de mi sistema de control?
• El ADC Sigma-Delta de 16 bits divide su rango de señal de 0-20 mA o 4-20 mA en miles de pasos discretos. Esta alta resolución permite al controlador detectar variaciones mínimas en la presión, el flujo y el nivel, optimizando el rendimiento del control PID de bucle cerrado.
