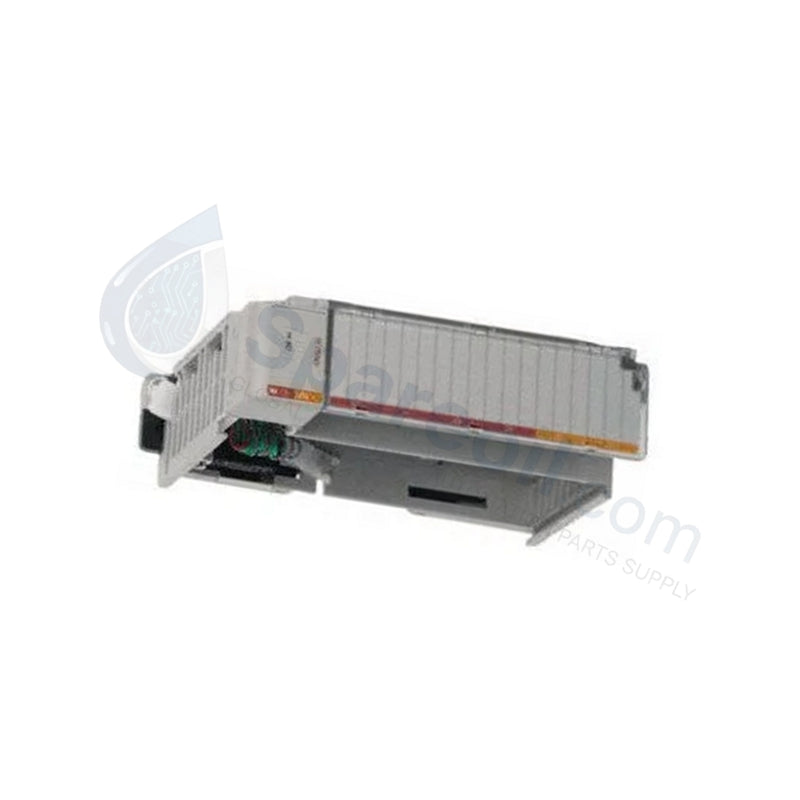

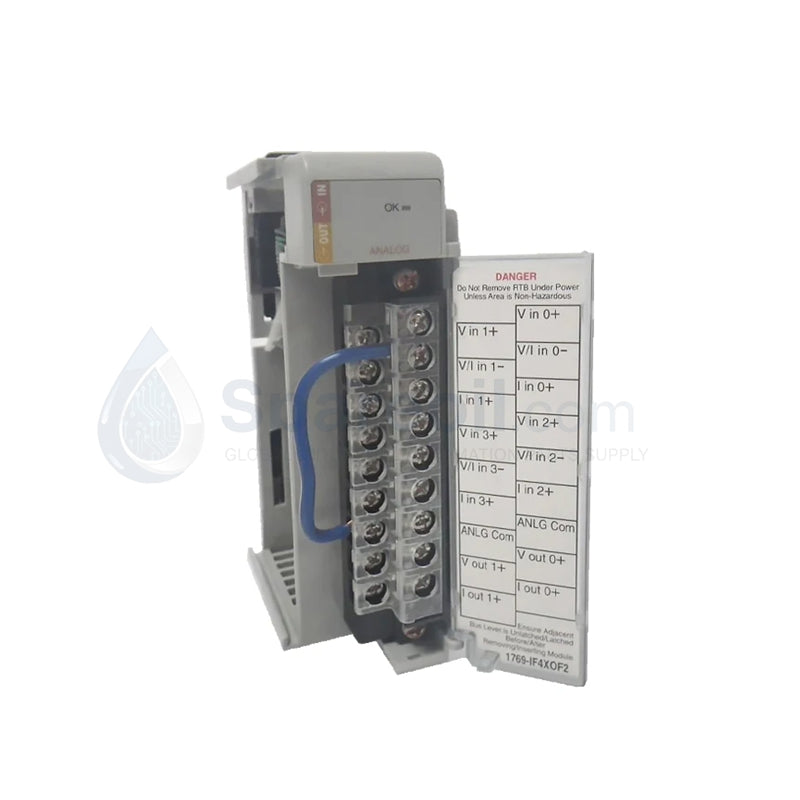

Allen-Bradley 1769-IF4XOF2 E/S analógicas para MicroLogix 1500

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Allen-Bradley 1769-IF4XOF2 sirve como una interfaz de alta eficiencia para las plataformas PLC CompactLogix y MicroLogix 1500....

Código: 1769-IF4XOF2

Manufacturer: Allen Bradley
Product No.: 1769-IF4XOF2
Product Type: Módulos de E/S analógicas
Product Origin: USA
Payment:T/T, Western Union
Weight: 550g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1769-IF4XOF2 sirve como una interfaz de alta eficiencia para las plataformas PLC CompactLogix y MicroLogix 1500. Este módulo integra cuatro canales de entrada analógica y dos canales de salida analógica en un solo ancho de ranura, maximizando el espacio de la placa base. Suministramos esta unidad como 100 % nueva en su embalaje original, lo que garantiza el máximo rendimiento para su monitoreo de procesos de propósito general y lazos de control básicos. Sirve de puente entre los sensores de campo y su controlador al admitir señales de 0 a 10 V CC y de 0 a 20 mA.

Especificaciones técnicas

La siguiente tabla detalla los límites eléctricos y mecánicos del 1769-IF4XOF2:

Parámetro	Especificación
Entradas	4 canales de terminación simple
Salidas	2 canales de terminación simple
Resolución	8 bits (binario sin procesar)
Rangos de señal	0–10 V CC, 0–20 mA (entrada y salida)
Tipo de convertidor	Aproximación sucesiva (ADC)
Impedancia de entrada	205 kΩ (voltaje) / 150 Ω (corriente)
Rango de carga de salida	> 1 kΩ (voltaje) / 0–300 Ω (corriente)
Corriente de la placa base	120 mA a 5,1 V / 60 mA a 24 V
Temperatura de funcionamiento	0 a 60 °C (32 a 140 °F)
Dimensiones	35 x 118 x 85 mm

Ventajas de ingeniería

Tamaño pequeño, alta densidad: Al combinar entradas y salidas en un solo módulo, los ingenieros reducen el tamaño físico del rack del PLC. Esto hace que el 1769-IF4XOF2 sea perfecto para cajas de conexión pequeñas y paneles de control compactos.
Compatibilidad de señal versátil: Cada canal se adapta a señales de voltaje o corriente. Esta flexibilidad permite que un solo módulo se interconecte simultáneamente con un medidor de flujo (mA) y un transductor de presión (V).
Escalado rentable: La resolución de 8 bits se dirige a aplicaciones donde la alta precisión es secundaria al presupuesto y la velocidad. Proporciona una solución económica para el referenciado de la velocidad del motor y la detección de nivel simple.
Integración perfecta de la placa base: El módulo toma energía directamente de la placa base 1769, eliminando la necesidad de una distribución de energía externa compleja para la lógica interna del módulo.

Preguntas frecuentes

¿El 1769-IF4XOF2 requiere una fuente de alimentación separada?

El módulo toma su energía operativa (120 mA a 5,1 V y 60 mA a 24 V) directamente de la placa base CompactLogix o MicroLogix. Sin embargo, debe asegurarse de que sus dispositivos de campo tengan la energía adecuada según sus requisitos específicos de bucle.
¿Puedo mezclar señales de voltaje y corriente en el mismo módulo?

Sí. El 1769-IF4XOF2 admite señales de 0 a 10 V CC y de 0 a 20 mA. Usted configura el tipo de señal específico a través de los terminales de cableado y el software del controlador para que coincida con su dispositivo de campo.
¿Cuál es la distancia máxima para las señales analógicas?

Para mantener la integridad de la señal y minimizar la EMI (interferencia electromagnética), utilice un cable de par trenzado blindado. Mantenga los tendidos de cable lo más cortos posible y asegúrese de que el blindaje esté conectado a tierra en un solo extremo para evitar bucles de tierra.
¿Este módulo es compatible con todos los controladores CompactLogix?

Funciona con cualquier controlador que admita el bus Compact I/O 1769, incluidas las series CompactLogix 5370 L1, L2 y L3 (dentro de los límites de la capacidad del banco de E/S del controlador específico) y el MicroLogix 1500.
