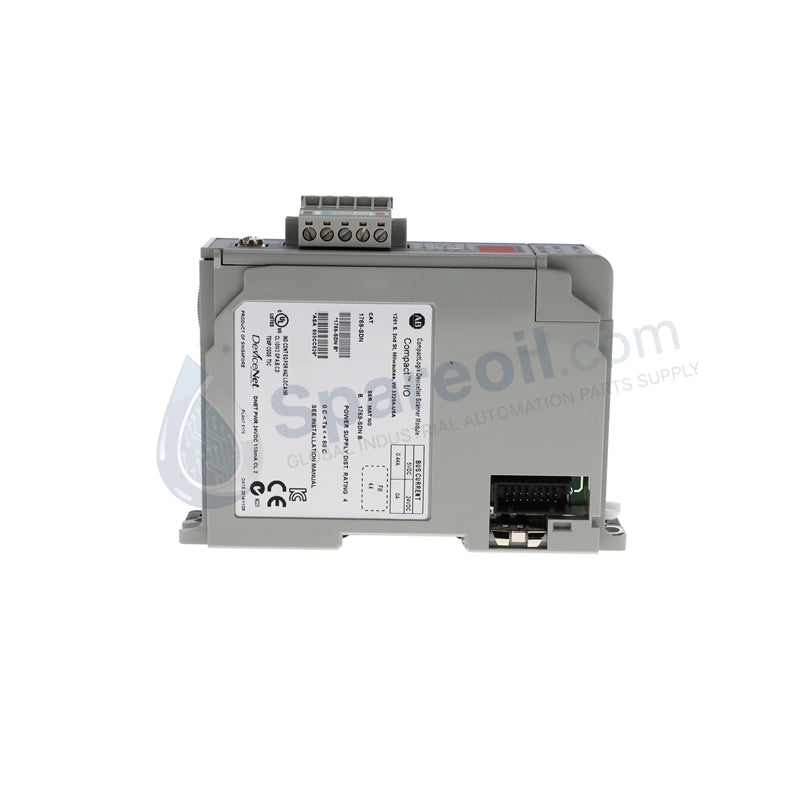

Módulo escáner DeviceNet 1769-SDN Allen-Bradley

Módulos de comunicación DeviceNet Compact I/O Allen-Bradley 1769-SDN

Módulos de comunicación DeviceNet Compact I/O Allen-Bradley 1769-SDN

Disponibilidad: 99 Quedan en stock

Módulo de escáner DeviceNet Compact I/O Allen-Bradley 1769-SDN El Allen-Bradley 1769-SDN, también catalogado como Módulo Escáner DeviceNet 1769-SDN, opera como...

Código: 1769-SDN

Manufacturer: Allen Bradley
Product No.: 1769-SDN
Product Type: Módulos de comunicación
Product Origin: USA
Payment:T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de escáner DeviceNet Compact I/O Allen-Bradley 1769-SDN

El Allen-Bradley 1769-SDN, también catalogado como Módulo Escáner DeviceNet 1769-SDN, opera como un componente de hardware dedicado para el enrutamiento de redes industriales de alta velocidad y la gestión de esclavos de campo dentro de las arquitecturas de controladores CompactLogix y MicroLogix 1500. Proporciona una ejecución física directa de transferencias de datos de E/S cíclicas y mensajería explícita a través de hasta 64 nodos de campo DeviceNet a través de una arquitectura de línea troncal única.

Especificaciones de hardware

Parámetro	Especificación
Modelo	1769-SDN
Marca	Allen-Bradley / Rockwell Automation
Origen	EE. UU.
Peso	0,28 kg
Dimensiones	118 mm x 35 mm x 87 mm
Temperatura de funcionamiento	0 a +60 °C
Consumo de energía	440 mA a 5 VCC en el backplane / 100 mA a 24 VCC en la red
Serie	Serie B
Protocolo de comunicación	DeviceNet
Capacidad de nodos	Hasta 64 nodos esclavos
Velocidades en baudios	125 kbps, 250 kbps, 500 kbps
Tipo de conexión	Conector Phoenix de 5 pines de estilo abierto
Tipo de carcasa	Estilo abierto para riel DIN / montaje en panel
Certificaciones	UL, CE, cULus, Clase I Div 2

Comunicación de bus de backplane y determinismo de red

El módulo ejecuta rutinas de velocidad de comunicación de bus de backplane para transferir tablas de imágenes de dispositivos de campo mapeados directamente al mapa de memoria local de la CPU CompactLogix. Al configurar puentes de enrutamiento deterministas de EtherNet/IP a DeviceNet, la unidad coordina el escaneo de nodos manteniendo una compatibilidad total de firmware flash entre las plataformas de hardware Rockwell heredadas y actuales. La lógica interna de reemplazo automático de dispositivos (ADR) envía automáticamente los parámetros de configuración y las direcciones de nodo directamente a través del bus a los instrumentos de campo recién reemplazados, lo que suprime el tiempo de inactividad de la red y elimina las recargas manuales de software.

Preguntas frecuentes

P: ¿El módulo 1769-SDN requiere una conexión de alimentación externa aislada de 24 VCC para operar en la red?

R: Sí. El 1769-SDN extrae la energía operativa lógica del bus del backplane 1769 (440 mA a 5 VCC), pero su transceptor DeviceNet integrado requiere una fuente de alimentación de bus dedicada de 24 VCC conectada al conjunto de cables de red Phoenix de 5 pines.

P: ¿Cómo se almacenan la dirección del nodo (MAC ID) y la lista de escaneo en el módulo 1769-SDN?

R: La dirección del nodo del escáner, la configuración de la velocidad en baudios y la lista de escaneo de dispositivos esclavos se configuran utilizando RSNetWorx para DeviceNet y se almacenan directamente en la memoria flash no volátil dentro del módulo 1769-SDN.

P: ¿Se admite el intercambio en caliente para el módulo 1769-SDN en un backplane CompactLogix activo?

R: No. La arquitectura de hardware Compact I/O 1769 no admite la extracción e inserción bajo tensión (RIUP). La alimentación del backplane debe aislarse completamente antes de retirar o insertar el módulo.

Pautas de instalación en campo

Monte el módulo en un riel DIN de 35 mm con conexión a tierra o en una placa de subpanel, asegurándose de que los módulos 1769 adyacentes se bloqueen de forma segura mediante enclavamientos laterales. Conecte el conector Phoenix de estilo abierto de 5 pines a la línea troncal principal de DeviceNet utilizando los colores estándar de los medios de la línea troncal/derivación: rojo (V+), blanco (CAN alto), desnudo (blindaje), azul (CAN bajo) y negro (V-). Conecte resistencias de terminación (121 ohmios, 1/4 W, 1% de película metálica) a través de las líneas CAN alto y CAN bajo en ambos extremos físicos de la línea troncal. Asegúrese de que el blindaje del cable DeviceNet se conecte a tierra en un solo punto a lo largo de la línea troncal de la red para evitar la creación de bucles de tierra. Mantenga una distancia de separación mínima de 200 mm entre el tendido del cable DeviceNet y los cables de CA de alta tensión, el cableado de control del motor o los cables de salida del variador de frecuencia (VFD). Apriete todas las conexiones de los terminales de tornillo a los límites de par especificados, asegurando al menos 5 vueltas completas de rosca.
