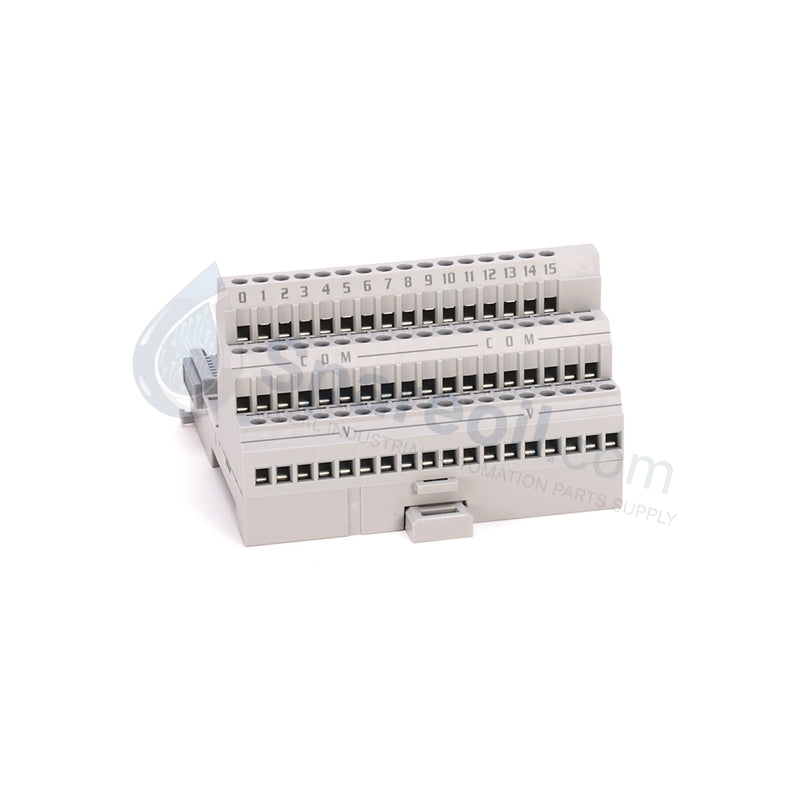

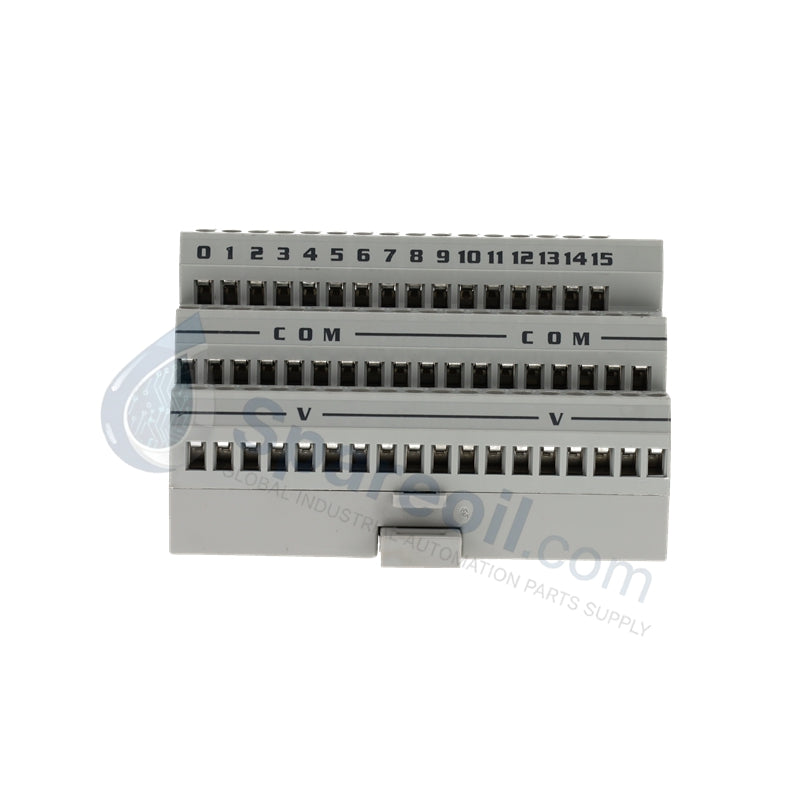

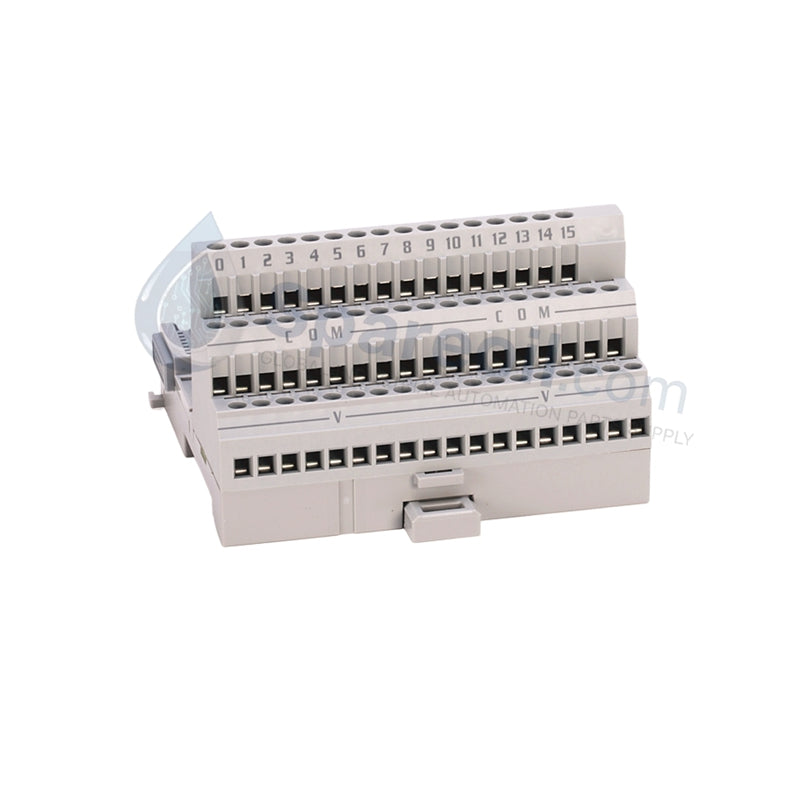

Allen Bradley 1794-TB3 | 125V CA/CC Base de montaje Flex I/O

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen Bradley 1794-TB3 sirve como la base esencial de montaje y cableado para el sistema...

Código: 1794-TB3

Manufacturer: Allen Bradley
Product No.: 1794-TB3
Product Type: Unidades base de terminales
Product Origin: USA
Payment:T/T, Western Union
Weight: 260g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen Bradley 1794-TB3 sirve como la base esencial de montaje y cableado para el sistema Flex I/O. Esta unidad base de terminal proporciona la interfaz física y el punto de conexión eléctrica para los módulos de E/S 1794, lo que permite una comunicación fluida con el backplane FLEXBus. Diseñado con un sistema de terminación de abrazadera tipo jaula de 3 hilos, el 1794-TB3 simplifica el cableado de campo para sensores y actuadores. Suministramos esta unidad como 100% nueva y original, lo que garantiza un enrutamiento de señal de alta integridad y una distribución de energía robusta para arquitecturas de control distribuidas en las industrias automotriz, de tratamiento de agua y de manejo de materiales.

Especificaciones técnicas

Parámetro	Detalles
Fabricante	Allen Bradley (Rockwell Automation)
Número de modelo	1794-TB3
Línea de producto	Flex I/O
Tipo de terminación	Abrazadera tipo jaula (3 hilos)
Voltaje/corriente FLEXBus	5 V CC, 640 mA
Voltaje del terminal V/COM	125 V CA/CC (máximo)
Capacidad de corriente V/COM	10 amperios
Par de apriete del tornillo del terminal	0,56 a 0,79 Nm (5 a 7 lb-in)
Voltaje de aislamiento	125 voltios (continuo)
Temperatura de funcionamiento	-20 °C a +70 °C (-4 °F a 158 °F)
Montaje	Carril DIN horizontal o vertical
Peso	0,26 kg (0,56 lbs)

Ventajas de ingeniería

Terminación simplificada de 3 hilos: El 1794-TB3 presenta un diseño especializado de abrazadera tipo jaula de 3 hilos. Esto permite a los ingenieros terminar los cables de señal, alimentación (V) y común (COM) directamente en la base para cada punto de E/S, eliminando la necesidad de regletas de terminales externas y reduciendo el desorden en el armario.
Capacidad modular de "intercambio en caliente": La base de terminal permanece estacionaria mientras el módulo de E/S se conecta al centro. Este diseño permite la "extracción e inserción bajo tensión" (RIUP), lo que significa que los equipos de mantenimiento pueden reemplazar un módulo de E/S defectuoso sin desconectar el cableado de campo ni apagar todo el bus del sistema.
Versatilidad de alto voltaje: A diferencia de las bases de bajo voltaje estándar, el 1794-TB3 admite hasta 125 V CA/CC en los terminales V/COM. Esto permite la integración de dispositivos de campo de mayor voltaje, como solenoides de 120 V CA o bobinas de relé, directamente en el conjunto Flex I/O.
Integración en carril DIN que ahorra espacio: El formato compacto y el mecanismo de enganche integrado en el carril DIN permiten un montaje de alta densidad. La unidad base crea la conexión del backplane automáticamente cuando se desliza junto a unidades adyacentes, lo que reduce significativamente el tiempo de montaje durante la construcción de armarios.

Preguntas frecuentes

¿Cuál es el beneficio de la abrazadera tipo jaula sobre los terminales de tornillo estándar?

El sistema de abrazadera tipo jaula del 1794-TB3 proporciona una conexión de fuerza de resorte constante. A diferencia de los tornillos tradicionales que pueden aflojarse con el tiempo debido a la vibración de la máquina, la abrazadera tipo jaula mantiene un sello seguro y hermético en el cable, lo que reduce significativamente los requisitos de mantenimiento a largo plazo.

¿El 1794-TB3 viene con el módulo de E/S?

No. El 1794-TB3 es una unidad base de terminal independiente. Debe comprar el módulo Flex I/O específico (por ejemplo, 1794-IB16 o 1794-OB16) por separado. Esta modularidad le permite mezclar y combinar diferentes tipos de E/S en la misma plataforma base.

¿Puedo usar el 1794-TB3 para módulos analógicos?

Si bien el 1794-TB3 se usa principalmente para E/S digitales debido a su diseño de 3 hilos, algunos módulos analógicos son compatibles. Sin embargo, para señales analógicas de alta precisión que requieren pares trenzados blindados, recomendamos consultar el manual del módulo analógico 1794 específico para asegurarse de que el TB3 proporcione suficientes puntos de conexión a tierra.

¿Qué tamaño de cable admite la abrazadera tipo jaula?

Las abrazaderas tipo jaula del 1794-TB3 suelen aceptar tamaños de cable que van de 0,34 $$mm^2$$ a 2,5 $$mm^2$$ (22 a 12 AWG) de cobre sólido o trenzado, lo que proporciona flexibilidad para varios estándares de cableado industrial.
