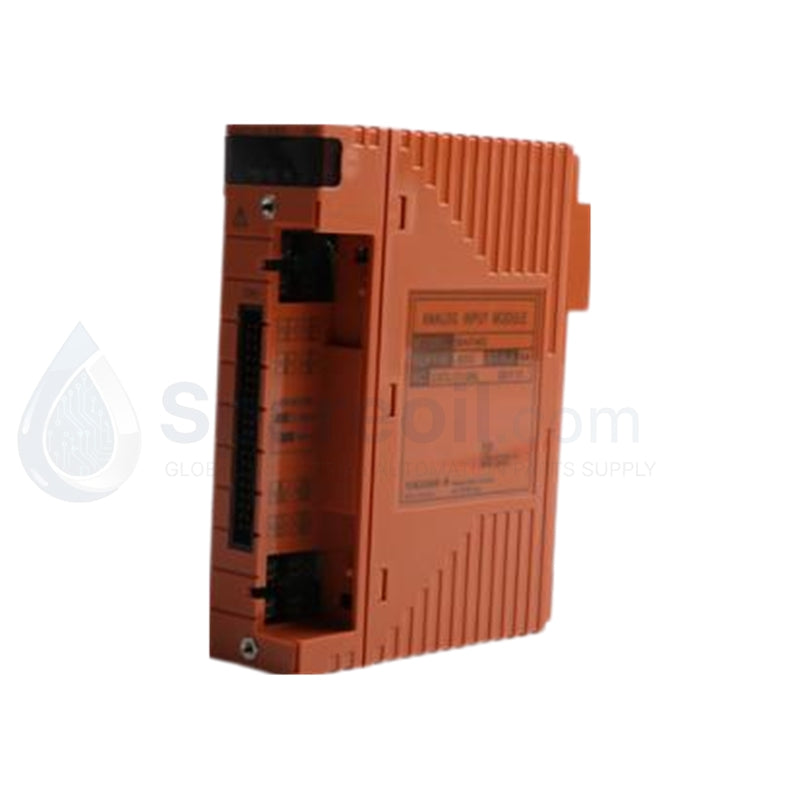

Entrada Analógica | Nuevo y Original | Yokogawa SDV144-S13/B4D10

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Yokogawa SDV144-S13/B4D10 funciona como un módulo de adquisición de voltaje analógico de alta densidad para los Sistemas...

Código: SDV144-S13/B4D10

Manufacturer: Yokogawa
Product No.: SDV144-S13/B4D10
Product Type: Módulos de entrada analógica
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Yokogawa SDV144-S13/B4D10 funciona como un módulo de adquisición de voltaje analógico de alta densidad para los Sistemas de Control Distribuido CENTUM VP y ProSafe-RS. Este módulo captura 16 canales de señales de voltaje aisladas de instrumentos de campo, proporcionando el enlace de datos crítico entre los sensores de campo y el procesador de control. Los ingenieros despliegan el SDV144-S13 en entornos exigentes de petróleo y gas, química y generación de energía donde el procesamiento de señales de alta velocidad (actualización de 10 ms) y el aislamiento robusto de canal a canal son obligatorios para la seguridad operativa.

Condición: 100% Original Nuevo.

Desglose del número de pieza: Serie SDV144

Yokogawa utiliza una codificación específica para definir la revisión del hardware y las especificaciones ambientales de la serie SDV144.

SDV144: Módulo de entrada de voltaje analógico aislado (16 canales).
-S: Tipo estándar para sistemas FIO.
1: Código de estilo (indica generación/componentes específicos del hardware).
3: Revisión de durabilidad mejorada con estándares específicos de temperatura o recubrimiento.
B4D10: Código de opción para bloques de terminales de abrazadera de presión doble redundante integrados.

Especificaciones técnicas

El SDV144-S13/B4D10 ofrece conversión de señal de alta fidelidad y aislamiento extremo para bucles de control sensibles.

Parámetro	Especificación
Número de canales	16 (aislados individualmente)
Rangos de señal de entrada	-10 V a +10 V, 1 a 5 V CC
Resolución A/D	12 bits de alta precisión
Período de actualización de datos	10 ms
Precisión	±0.1% del fondo de escala (típico)
Fuerza de aislamiento	De canal a canal y de canal a sistema
Método de cableado	Abrazadera de presión doble redundante (/B4D10)
Temperatura de funcionamiento	0°C a +50°C
Dimensiones	130 × 107.5 × 32.8 mm

Ventajas de ingeniería

Rendimiento de bucle de alta velocidad: El período de actualización de 10 ms permite que el sistema de control reaccione instantáneamente a las fluctuaciones rápidas del proceso. Esta velocidad garantiza la seguridad y la estabilidad en aplicaciones dinámicas de control de presión y flujo.
Eliminación de bucles de tierra: El aislamiento completo de canal a canal evita que el ruido eléctrico y las diferencias de potencial de tierra contaminen los bucles de señal adyacentes. Esta arquitectura garantiza que una falla de un solo dispositivo de campo no comprometa la integridad de los 15 canales restantes.
Redundancia compacta: La opción /B4D10 integra terminales de abrazadera de presión doble redundantes directamente en la interfaz. Este diseño ahorra un espacio significativo en el gabinete en comparación con las configuraciones de marshalling tradicionales y proporciona una conexión a prueba de vibraciones que supera a los terminales de tornillo estándar.
Autodiagnóstico avanzado: El módulo ejecuta comprobaciones internas continuas. Supervisa el estado de la señal de entrada y el estado interno del hardware, informando las fallas a la Estación de Interfaz Humana (HIS) inmediatamente para facilitar el mantenimiento proactivo y evitar paradas no planificadas.

Preguntas frecuentes

P: ¿Puede el SDV144-S13/B4D10 admitir señales de corriente de 4-20 mA?

R: Sí. Aunque es un módulo de entrada de voltaje de forma nativa (1-5 V), puede medir bucles de corriente de 4-20 mA instalando una resistencia de derivación de precisión de 250 ohmios a través de las entradas de terminal para convertir la corriente en la señal de voltaje requerida.

P: ¿Cuál es el principal beneficio del bloque de terminales /B4D10?

R: La opción /B4D10 proporciona una interfaz de abrazadera de presión doble redundante. Esto le permite cablear dispositivos de campo en una configuración redundante directamente al módulo, asegurando la adquisición continua de datos incluso durante una falla de cableado de una sola ruta.

P: ¿Es el SDV144-S13 compatible con los sistemas heredados CS 3000?

R: Sí. Como parte de la familia FIO de Yokogawa, el SDV144-S13 mantiene la compatibilidad con los sistemas CENTUM CS 3000 a la vez que está totalmente optimizado para las últimas plataformas CENTUM VP y ProSafe-RS.

P: ¿Cómo afecta la resolución de 12 bits a la precisión de la señal?

R: La conversión A/D de 12 bits proporciona 4.096 niveles discretos en todo el rango de la señal. Combinado con una precisión de ±0.1% FS, esto garantiza que el sistema de control reciba mediciones precisas adecuadas para funciones de monitoreo de procesos y seguridad de alta precisión.
