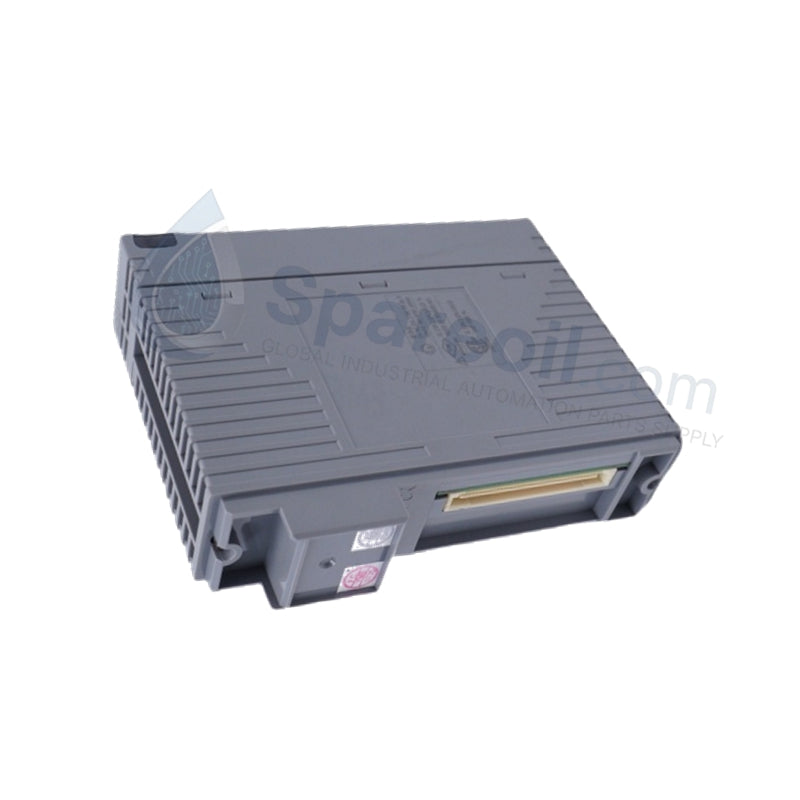

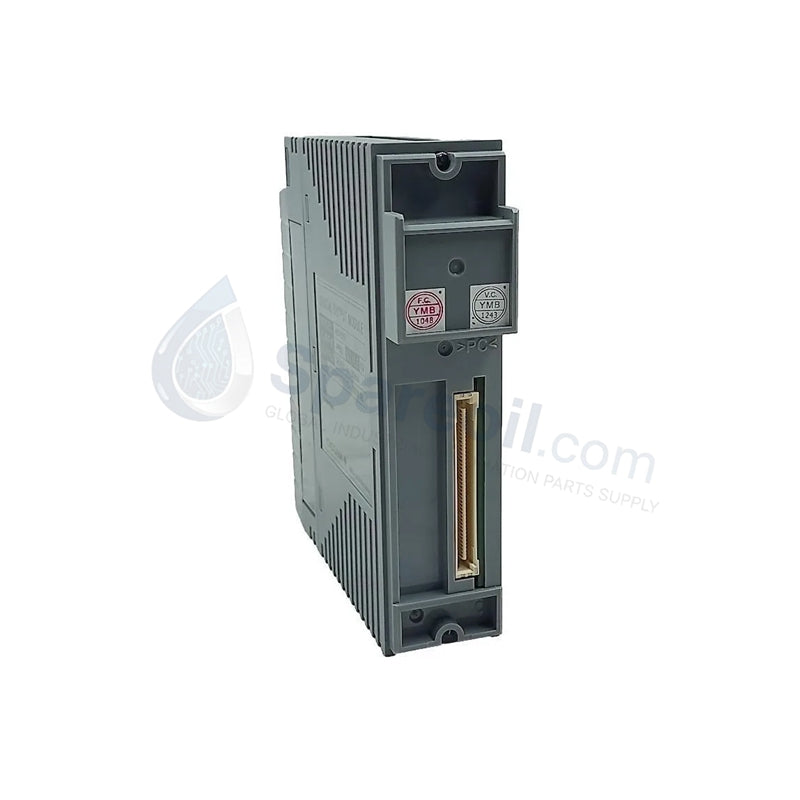

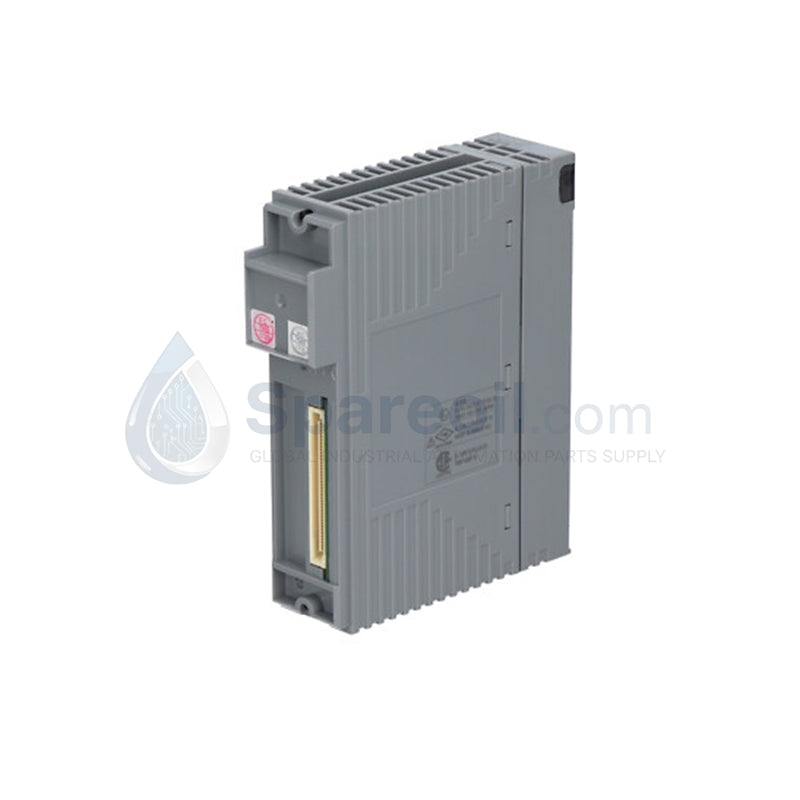

Módulo de entrada TC/mV YOKOGAWA AAT141-S00

Configurado para la adquisición de señales de temperatura de alta densidad y bajo voltaje en plataformas CENTUM, el YOKOGAWA AAT141-S00 (Módulo de entrada AAT141-S00) proporciona una conversión eléctrica directa de termopares y entradas de sensores de milivoltios para el monitoreo industrial.

Especificaciones de hardware

Parámetro Especificación
Modelo AAT141-S00
Marca YOKOGAWA
Origen Japón
Peso 0,3 kg
Dimensiones 3,3 cm x 10,7 cm x 13 cm
Temperatura de funcionamiento -10 °C a +55 °C
Consumo de energía 400 mA @ 5 VCC
Canales de entrada 16 (No aislados)
Señales admitidas Termopares (J, K, T, E, R, S, B, N), mV
Precisión +/- 40 uV (típica)

Control de procesos y compensación de unión fría

El AAT141-S00 integra un circuito de compensación de unión fría (CJC) preciso para garantizar la exactitud de las mediciones para varios tipos de termopares en sus 16 canales. Al configurar este módulo, los técnicos deben tener en cuenta la arquitectura de canales no aislados; es posible que sea necesario un acondicionamiento de señal o aislamiento externo en entornos con alto ruido de modo común o potenciales de tierra distribuidos. El módulo utiliza un ciclo de actualización de datos de 1 segundo para proporcionar lecturas estables para bucles de control críticos de temperatura.

Preguntas frecuentes

P: ¿Se puede usar el AAT141-S00 en un entorno donde se requiere aislamiento de canal individual?

R: No. El AAT141-S00 cuenta con canales de entrada no aislados que comparten una referencia de tierra común. Si se requiere aislamiento galvánico entre canales, se deben instalar aisladores de señal externos entre los dispositivos de campo y los terminales de entrada del módulo.

P: ¿Cómo se debe gestionar la detección de quemaduras para las entradas de termopares?

R: La detección de quemaduras es configurable a través del software del sistema de control. Los usuarios pueden seleccionar la detección de escala ascendente o descendente para monitorear las condiciones de circuito abierto del sensor, lo que ayuda a diferenciar entre fluctuaciones legítimas del proceso y roturas reales del termopar.

Directrices de instalación en campo

  • Cableado: Utilice cable de extensión de termopar del grado consistente con el tipo de sensor (por ejemplo, cable tipo K para sensores tipo K) para minimizar la FEM no deseada en las uniones terminales. Se recomienda el cableado blindado para reducir las EMI.
  • Puesta a tierra: Dado que los canales no están aislados, asegúrese de que todos los sensores compartan un punto de tierra de referencia común para evitar corrientes de tierra circulantes que degraden la precisión de la medición. Conecte los blindajes de los cables a un bus de tierra dedicado de baja impedancia.
  • Integridad del terminal: Apriete todos los tornillos del terminal al par especificado para evitar variaciones en la resistencia de contacto, lo que puede introducir errores en las señales de milivoltios de bajo nivel.
