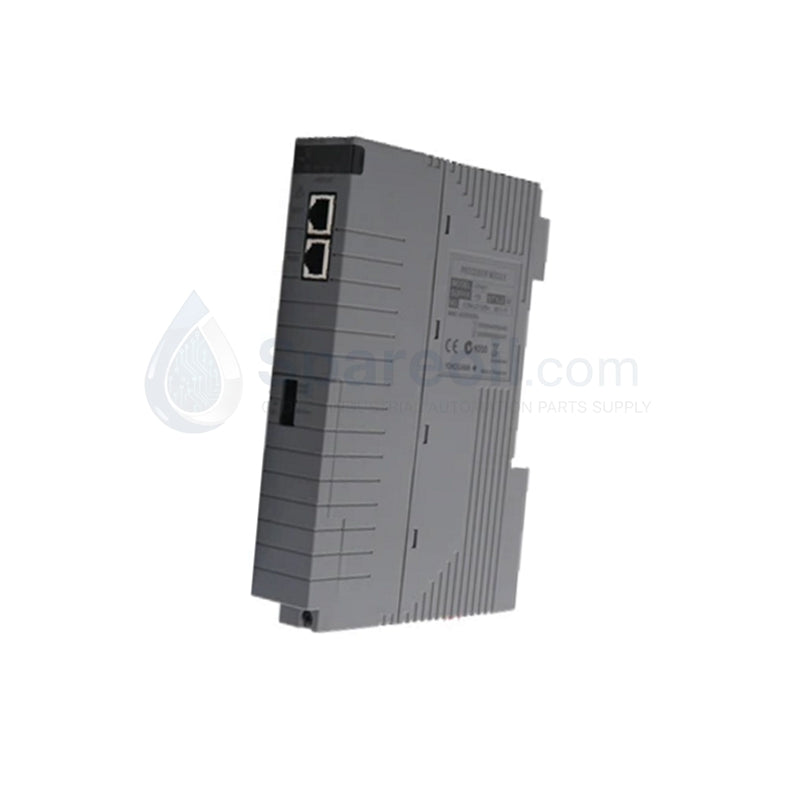

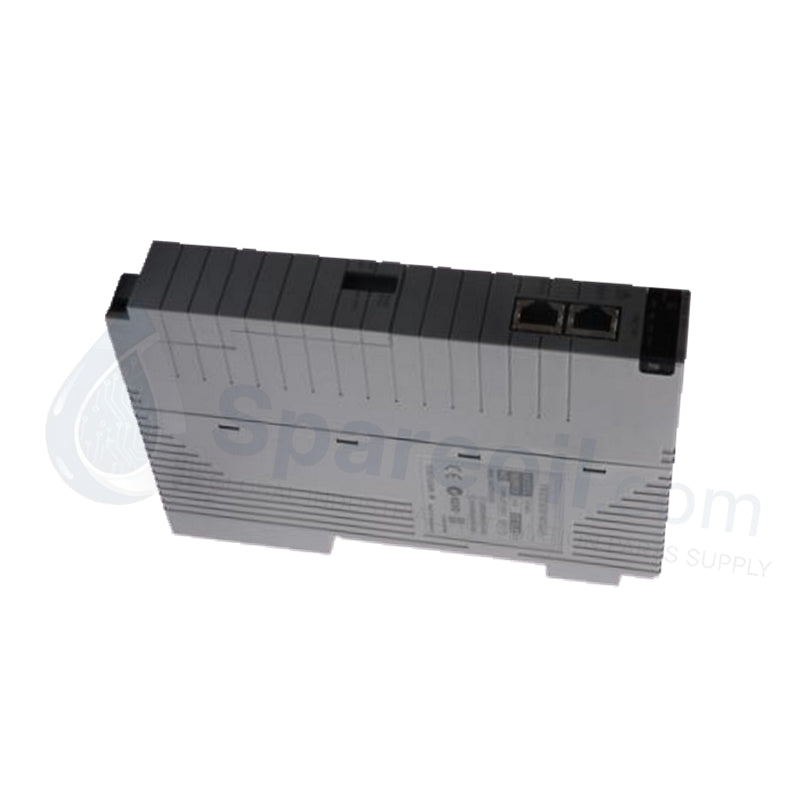

Módulo de entrada analógica YOKOGAWA ASI133-H00

Configurado para la adquisición de señales de alta densidad en redes de control de áreas peligrosas, el YOKOGAWA ASI133-H00 (Módulo de Entrada Analógica ASI133-H00) proporciona una interfaz física directa de señal con seguridad intrínseca integrada para instrumentación en Zona 1/División 1.

Desglose de sufijos y matriz de modelos

Modelo Descripción
ASI133 Módulo de entrada analógica de 8 canales
-H00 Configuración estándar con paso HART

Especificaciones de hardware

Parámetro Especificación
Modelo ASI133-H00
Marca YOKOGAWA
Origen Japón
Peso 0,5 kg
Dimensiones 3,8 cm x 12,7 cm x 15,2 cm
Temp. de funcionamiento -10 °C a +55 °C
Consumo de energía 150 mA @ 5 VDC, 450 mA @ 24 VDC
Canales de entrada 8 canales aislados
Tipo de señal 4-20 mA DC
Resolución 16 bits
Precisión +/- 0,1% del rango

Control de procesos y aislamiento de señales

El ASI133-H00 cuenta con aislamiento eléctrico de canal a canal y de canal a sistema, lo que elimina la interferencia de ruido en modo común en diseños complejos de cableado de campo. Al incorporar barreras de seguridad intrínseca (Ex i) dedicadas directamente en la arquitectura del módulo, el dispositivo mantiene un aislamiento riguroso del potencial del área peligrosa. Admite la transparencia total del protocolo HART, lo que permite una superposición de comunicación digital sin interrupciones en el lazo de 4-20 mA. Este diseño permite el diagnóstico de dispositivos en tiempo real y la configuración remota de parámetros sin afectar la latencia o integridad de la señal del lazo de control primario. La compensación de la unión fría se gestiona a través de la circuitería de acondicionamiento de señal integrada, lo que garantiza la estabilidad en el rango de temperatura de funcionamiento especificado.

Preguntas frecuentes (FAQ)

P: ¿El ASI133-H00 admite el suministro de energía del lado del campo para transmisores de 2 hilos?

R: Sí. El módulo proporciona una fuente de alimentación para transmisores (>= 16 VDC, máx. 20 mA por canal) necesaria para alimentar lazos de 2 hilos directamente desde los terminales de entrada.

P: ¿Los canales son intercambiables en caliente durante el funcionamiento del sistema?

R: Los procedimientos de mantenimiento deben seguir estrictamente las pautas específicas del armario del sistema. Aunque el módulo está diseñado para una durabilidad industrial, los lazos de entrada deben verificarse como desenergizados o configurados en "Modo de mantenimiento" en el software DCS/SIS antes de la extracción física del módulo para evitar posibles saltos de señal.

Guías de instalación en campo

  1. Toma de tierra: Para asegurar la eficacia de las barreras de seguridad intrínseca incorporadas, el chasis del módulo debe conectarse a una toma de tierra de instrumentos de alta integridad. Asegúrese de que la impedancia a tierra esté dentro de los límites especificados.
  2. Cableado: Utilice cables de par trenzado apantallados para las tiradas de señal. Conecte los blindajes de los cables a la barra de tierra designada cerca del punto de entrada del armario para minimizar la entrada de EMI/RFI.
  3. Separación de áreas peligrosas: Mantenga una separación rígida entre el cableado intrínsecamente seguro (IS) y el cableado no IS. Mantenga los cables agrupados en bandejas o conductos separados para evitar el acoplamiento cruzado de transitorios de alta energía.
  4. Gestión térmica: Dadas las características de consumo de energía, asegúrese de que el módulo esté instalado en un rack con suficiente espacio libre vertical para permitir el flujo de aire por convección pasiva, evitando puntos calientes localizados.
