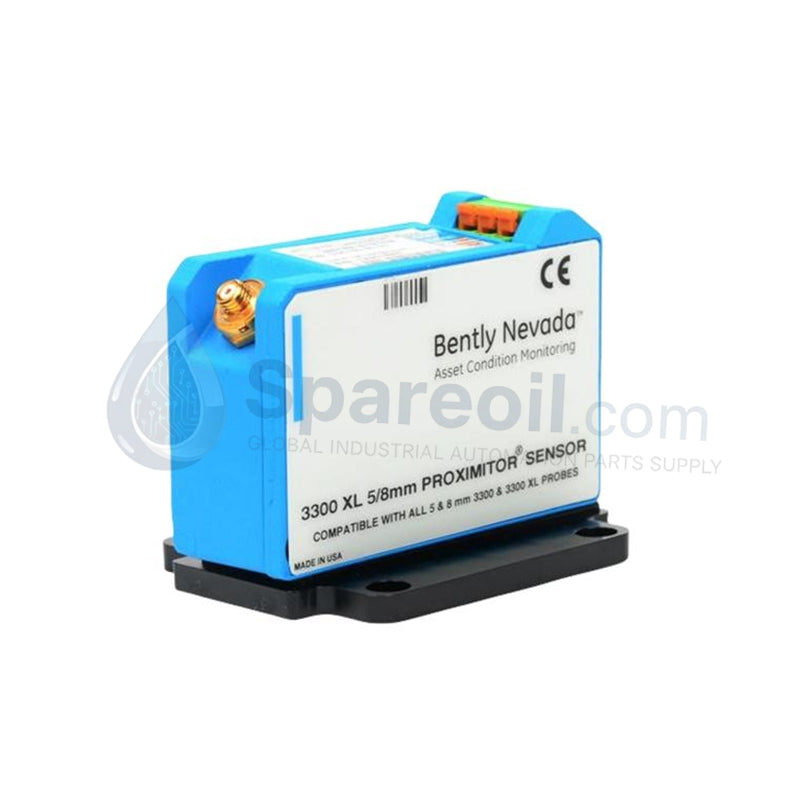

Sensor Proximitor Bently Nevada 145193-01 3300 XL de 8 mm

El Bently Nevada 145193-01, también catalogado como el Sensor Proximitor 3300 XL de 8 mm (Modelo 330180-X1-05), funciona como un componente de hardware dedicado para convertir la distancia de separación del eje en voltaje analógico proporcional dentro de las plataformas del Sistema de Protección de Maquinaria de la Serie 3500. Acepta señales de entrada de sondas de proximidad 3300 XL de 8 mm y acondiciona el voltaje dinámico crudo para emitir una señal lineal calibrada de 7.87 V/mm (200 mV/mil). Este módulo proporciona una ejecución de interfaz física directa para el seguimiento de la vibración radial, la posición de empuje axial y las señales de velocidad Keyphasor en maquinaria de eje giratorio.

Desglose del sufijo y matriz del modelo

La secuencia del número de pieza define la calibración eléctrica de fábrica y los parámetros de longitud del sistema:

• 330180: Designación del modelo base para la serie de sensores proximitor 3300 XL de 8 mm.
• X1: Opción de especificación de rendimiento de alta precisión para el seguimiento del desplazamiento del objetivo.
• 05: Opción de calibración de fábrica para una longitud total del sistema de 5.0 metros (sonda + cable de extensión).
• MOD 145193-01: Código de especificación de modificación interna que garantiza una sensibilidad estandarizada para sistemas de sonda de proximidad de 8 mm.

Especificaciones de hardware

Parámetros de validación de dinámica del rotor y voltaje de separación

El 330180-X1-05 MOD 145193-01 acondiciona las señales de campo de alta frecuencia generadas por la interacción del campo de corrientes de Foucault con los objetivos giratorios. El seguimiento preciso del desplazamiento depende de la escala estándar de las sondas de corrientes de Foucault sintonizadas con el material objetivo de acero AISI 4140. Durante la instalación y el mantenimiento rutinario, los técnicos ejecutan la validación del voltaje de separación (objetivos de -10 VCC correspondientes al centro del rango lineal de 2.0 mm) para establecer la línea de base física antes de conectar la salida analógica a los bastidores de monitoreo. La carcasa del sensor incorpora circuitos de supresión de diafonía y rechazo de interferencias de radiofrecuencia (RFI) para evitar la distorsión de la señal al tender cables cerca de equipos de control de motores, manteniendo la precisión del tiempo de fase para el seguimiento de la dinámica del rotor.

Preguntas frecuentes

P: ¿Qué sucede si el personal de campo combina el sensor 145193-01 con un conjunto de sonda y cable de 9.0 metros?

R: La combinación de esta unidad con una longitud de sistema de 9.0 metros introduce grandes errores de calibración y respuestas de señal no lineales, ya que el circuito oscilador LC interno está sintonizado exclusivamente para longitudes eléctricas de 5.0 metros.

P: ¿Puede el Proximitor 145193-01 montarse directamente en un carril DIN estándar de 35 mm?

R: Sí, la carcasa incluye características de montaje integrales que aceptan herrajes de carril DIN estándar de 35 mm o tornillos de montaje directo en panel.

P: ¿Cómo afecta una aleación de eje que no sea de acero 4140 a la señal de salida del sensor 145193-01?

R: Los materiales objetivo con diferente permeabilidad magnética alteran el factor de escala de sensibilidad de salida del estándar de 200 mV/mil, lo que requiere factores de escala de software personalizados dentro de la configuración del sistema de monitoreo 3500.

Pautas de instalación en campo

Al instalar el sensor Proximitor Bently Nevada 145193-01 3300 XL en gabinetes industriales, observe las siguientes pautas físicas:

1. Monte el chasis del sensor en un carril DIN de 35 mm con conexión a tierra o en una placa de panel dentro de un gabinete hermético IP65/NEMA 4X.
2. Verifique el aislamiento físico entre la carcasa del sensor y los componentes metálicos adyacentes para evitar rutas de conexión a tierra eléctrica parásitas.
3. Conecte el cable de extensión coaxial de la sonda de proximidad, apretando a mano los conectores ClickLoc hasta que el clic táctil se active.
4. Aísle las uniones de los conectores del cable coaxial con cinta autosoldable de silicona o protectores de conectores de campo para evitar la entrada de humedad.
5. Conecte el bloque de terminales utilizando un cable blindado de tres conductores (alimentación de -24 VCC, salida de señal, retorno común), conectando el blindaje al bus de tierra de un solo punto dentro del panel del bastidor del monitor.
