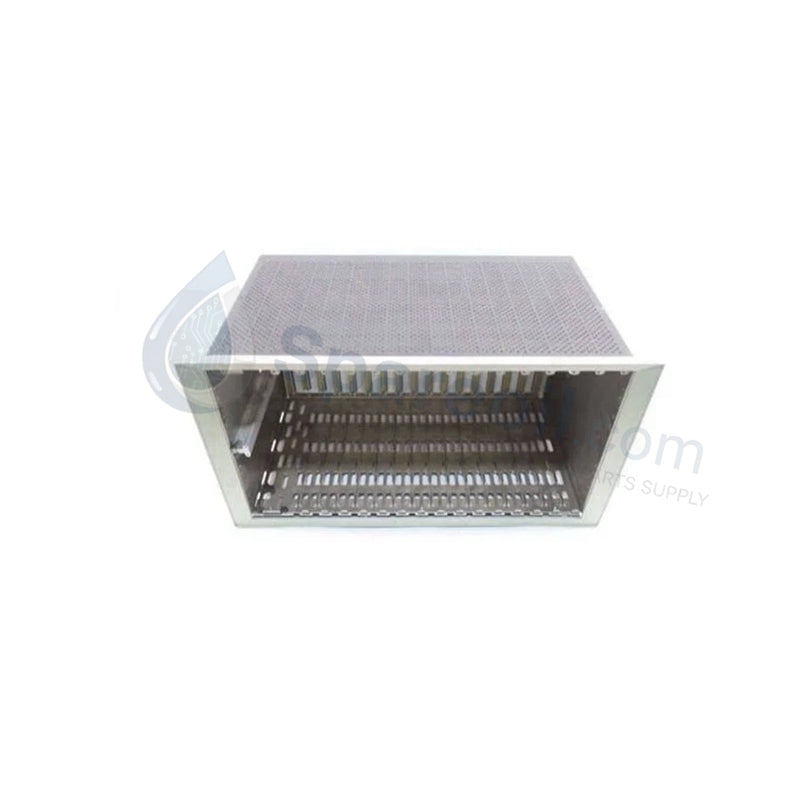

Bently Nevada 3300/05-22-00-00 Bastidor de Protección de Maquinaria Serie 3300

El Bently Nevada 3300/05-22-00-00, también catalogado como el bastidor de protección de maquinaria 3300/05, funciona como un componente de hardware dedicado para alojar módulos de monitoreo y distribuir la energía del sistema dentro de las redes de protección de la serie 3300. Acepta tarjetas de monitor estándar de la serie 3300, transmitiendo señales de sensores de proximidad crudas y métricas de vibración procesadas a través de un bus de plano posterior central. La unidad proporciona alineación estructural, conexión a tierra del plano posterior y enrutamiento de energía para gestionar la vibración dinámica continua, la posición axial y el monitoreo de velocidad en bucles de maquinaria rotativa.

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Protección de Maquinaria y Dinámica del Rotor

El bastidor 3300/05 proporciona la carcasa mecánica y el plano posterior pasivo necesarios para el análisis complejo de la dinámica del rotor. Los ingenieros de Bently Nevada diseñan estos bastidores para mantener tolerancias exactas para el escalado de la sonda de corriente de Foucault, asegurando que las señales del sensor de proximidad permanezcan lineales en todo el rango de medición del transductor. Además, el bastidor incorpora blindaje para facilitar la supresión de la diafonía entre módulos de alta densidad. Esta separación evita la interferencia de la señal al monitorear múltiples vectores de vibración en ejes rotatorios de alta velocidad. Adicionalmente, la posición del monitor del sistema en la ranura 2 realiza una validación constante del voltaje de brecha contra objetivos de -10 VCC para confirmar la salud de la sonda antes de activar la lógica de protección.

Preguntas Frecuentes

P: ¿El bastidor 3300/05 admite el intercambio en caliente de módulos?

R: Puede insertar o quitar módulos de monitoreo mientras el bastidor permanece encendido. Sin embargo, debe asegurarse de que el módulo monitor del sistema permanezca insertado para mantener un escaneo de diagnóstico y una comunicación de alarma constantes a nivel del bastidor.

P: ¿Cuáles son los requisitos de conexión a tierra para el bastidor 3300?

R: Debe conectar el chasis del bastidor al bus de tierra de protección (PE) del armario utilizando un conductor de baja impedancia. Una conexión a tierra adecuada evita los bucles de tierra, que introducen compensaciones de CC en las señales de la sonda de proximidad.

P: ¿Qué ranura debe ocupar el módulo de fuente de alimentación del sistema?

R: Instale la fuente de alimentación del sistema en la ranura 1 para lograr una distribución equilibrada de la energía a través de las pistas internas del plano posterior.

Pautas de Instalación en Campo

Fije el bastidor al marco del armario de 19 pulgadas utilizando los orificios para tornillos de la brida de montaje dedicada. Verifique que el chasis esté nivelado para asegurar una alineación consistente del conector de borde a lo largo del conjunto del plano posterior.

Inspeccione los conectores del plano posterior para verificar la orientación correcta de los pines antes de insertar las tarjetas de monitoreo individuales. Evite aplicar fuerza excesiva durante la inserción del módulo para proteger los dedos de contacto chapados en oro de daños mecánicos. Conecte el marco principal del bastidor directamente al bus de tierra de protección del armario utilizando una correa de conexión a tierra corta y de calibre grueso. Verifique los niveles de voltaje de suministro del módulo de alimentación principal antes de energizar los canales de monitor instalados y realice la validación del voltaje de brecha con un voltímetro digital en los terminales de cableado de campo traseros para confirmar que el sesgo de la sonda se encuentra dentro de los límites de operación nominales.
