Descripción

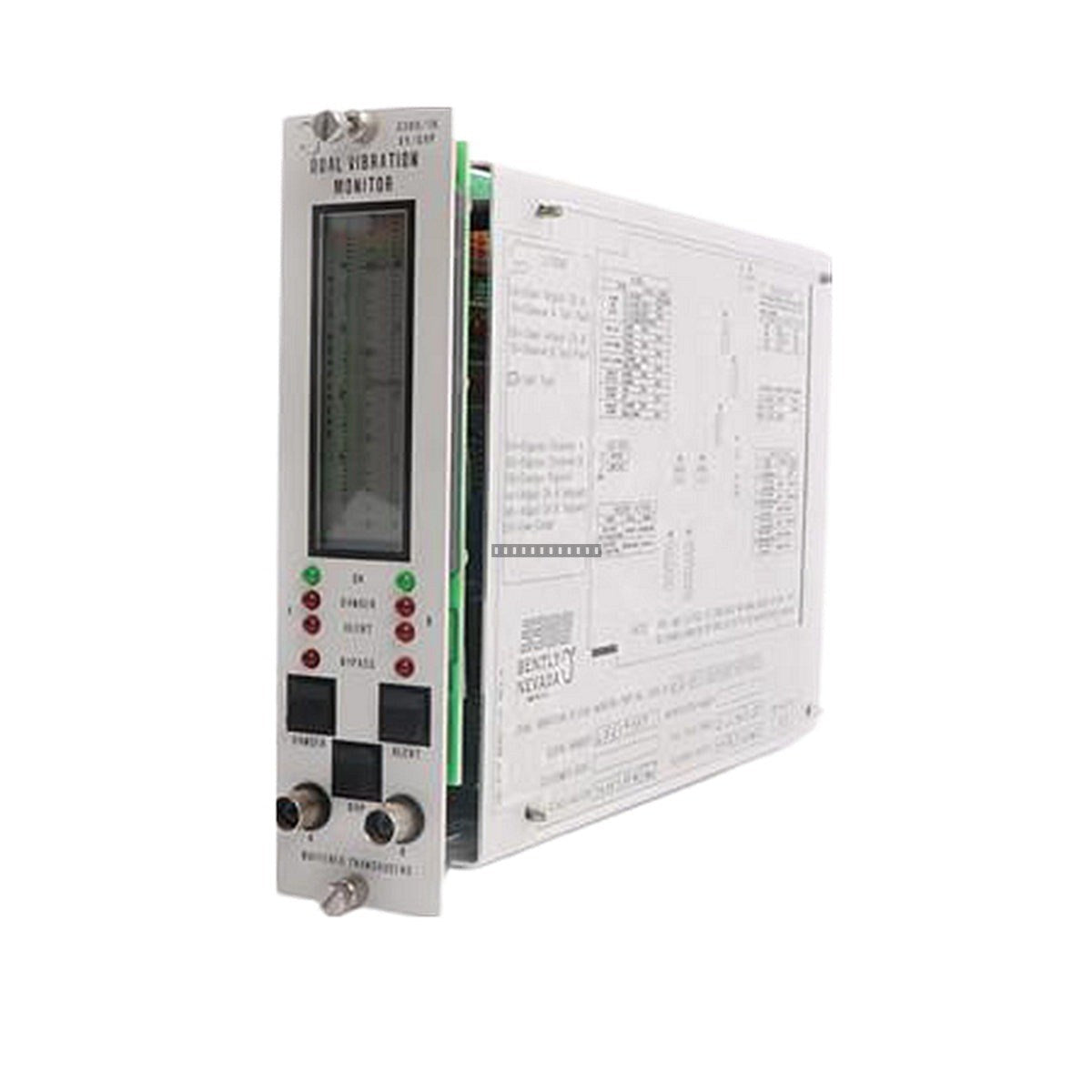

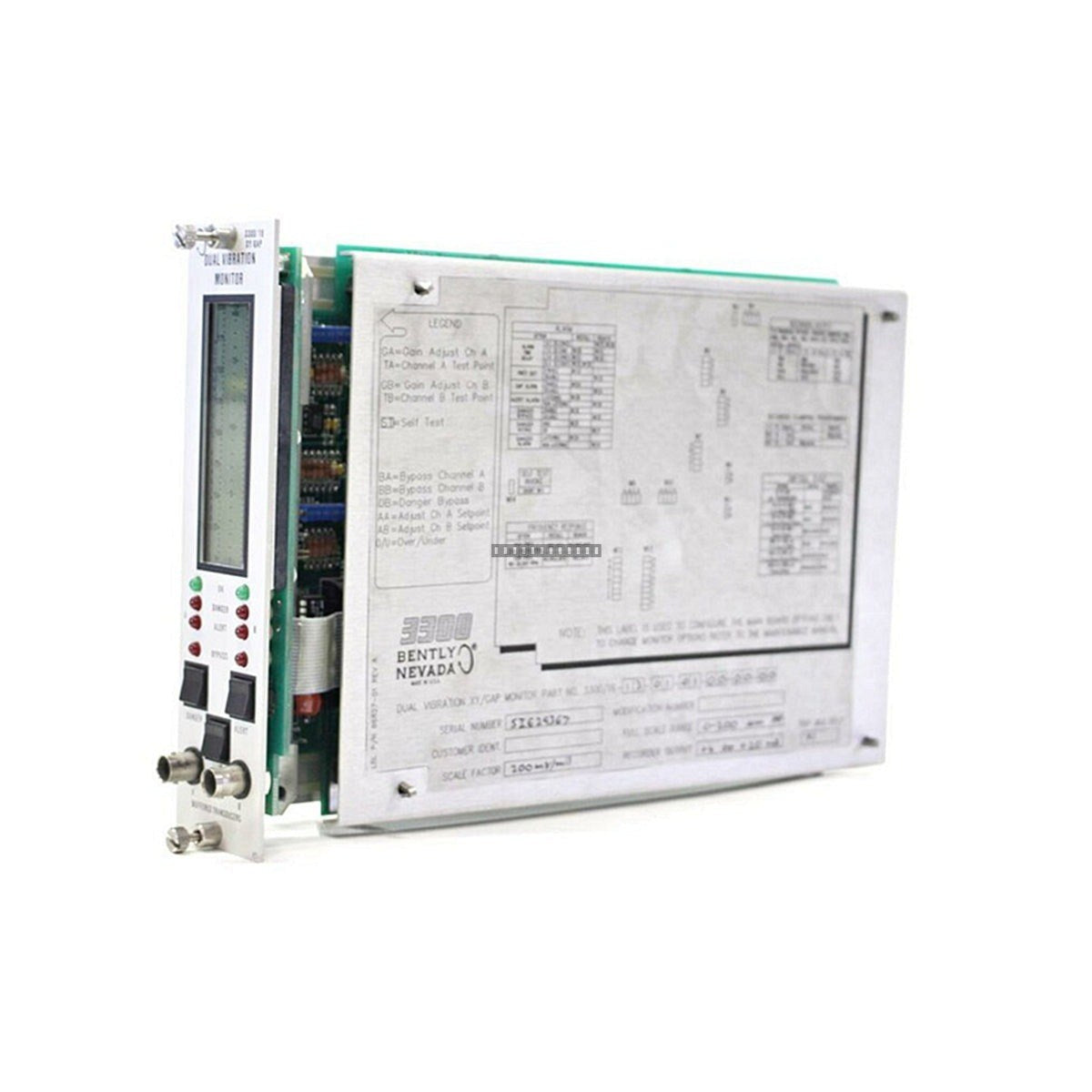

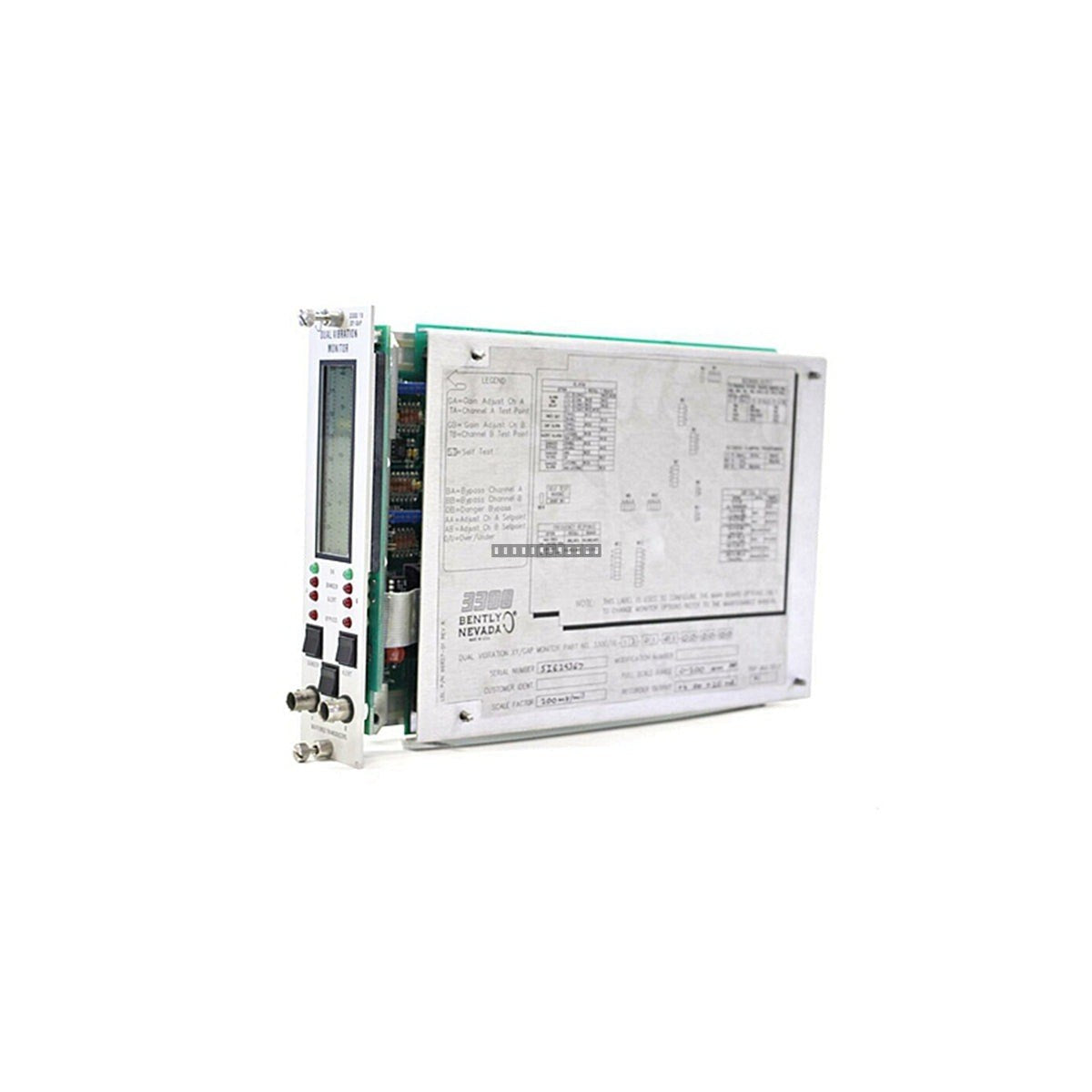

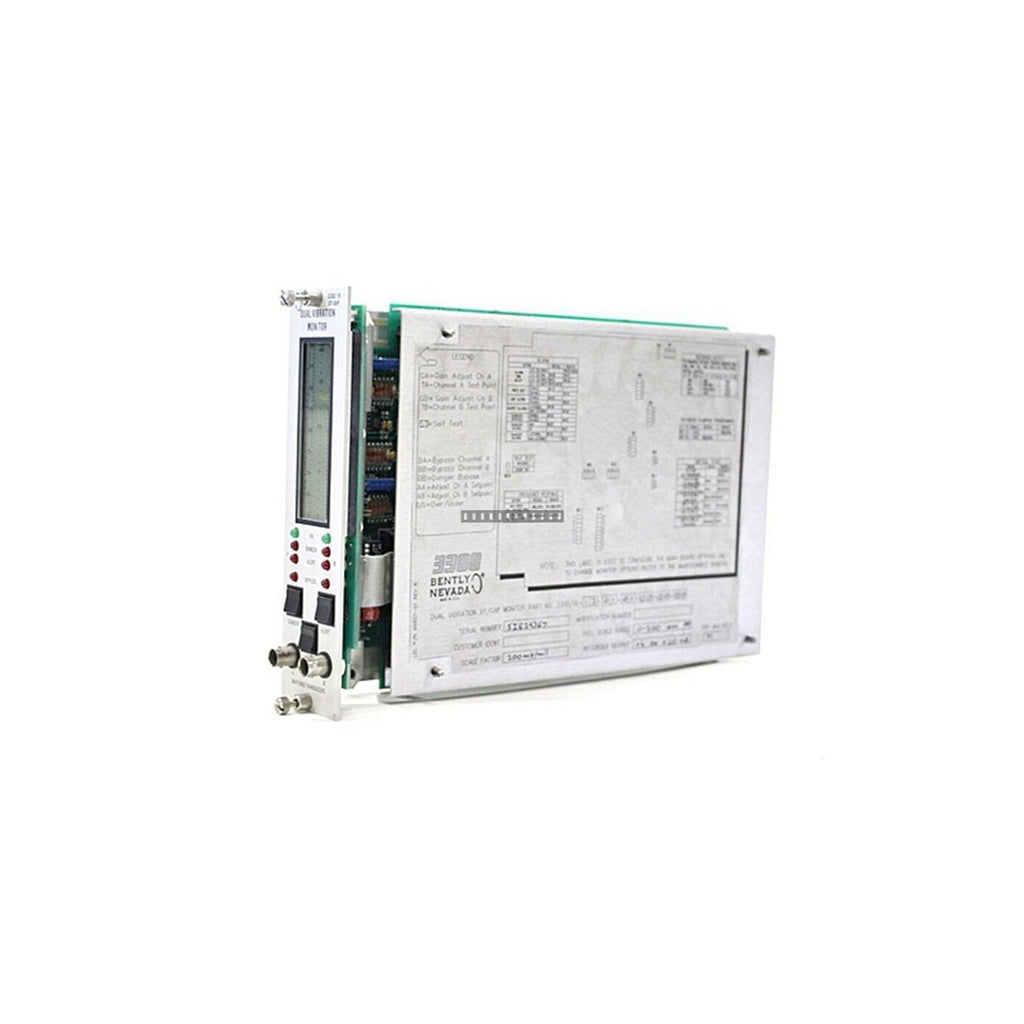

El monitor de vibración dual XY/GAP Bently Nevada 3300/16 es un módulo montado en rack dentro del sistema de monitoreo de la serie 3300. Este módulo está diseñado para proporcionar medición continua y simultánea de la vibración radial del eje (XY) y el voltaje de separación de la sonda (GAP). Al monitorear estos parámetros, el sistema ofrece protección crítica para maquinaria rotatoria como turbinas, compresores y bombas, facilitando la detección temprana de fallas mecánicas que incluyen desalineación del eje, roces y degradación de cojinetes.

Características

• Configuración de doble canal para monitoreo simultáneo de vibración XY y GAP.
• Comparación continua de las señales de entrada con los puntos de ajuste de Alerta y Peligro definidos por el usuario.
• Salidas de relé integradas para secuencias automatizadas de alarma y apagado.
• Indicadores LED en el panel frontal para una verificación rápida del estado de OK, Bypass, Alerta y Peligro.
• Compatible con entradas de sensores de sonda de proximidad (Proximitor) estándar.
• Salidas proporcionales de 4-20 mA para integración con sistemas DCS o PLC externos.

Aplicaciones

Este monitor se utiliza ampliamente en entornos industriales para la protección de equipos rotativos críticos, incluyendo:

• Turbinas de vapor y gas
• Compresores centrífugos
• Bombas y motores industriales grandes
• Cajas de engranajes y turboexpansores

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que el rack 3300 esté correctamente conectado a tierra de acuerdo con las normas de seguridad eléctrica del sitio para evitar interferencias de ruido.
• Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD); evite tocar los conectores del backplane.
• Verifique que la alimentación del rack esté desconectada antes de insertar o retirar el módulo para evitar arcos eléctricos o daños a los pines del backplane.
• Asegúrese de utilizar cables blindados para las señales de la sonda de proximidad para minimizar el impacto de EMI/RFI.
• Confirme que el módulo esté completamente asentado en la ranura del rack y que los mecanismos de bloqueo del panel frontal estén acoplados.

Preguntas frecuentes

¿Cuál es la función principal del monitor 3300/16?

El 3300/16 está diseñado para monitorear la vibración radial del eje y el voltaje de separación de la sonda, proporcionando datos esenciales para la salud de la maquinaria y activando alarmas si se superan los umbrales de vibración preestablecidos.

¿Este módulo incluye barreras de seguridad intrínseca?

No, este modelo específico (3300/16-02-01-00-01-00-00) está configurado con barreras de entrada estándar y no incluye barreras de seguridad intrínseca.

¿Se puede utilizar este módulo para alarmas de Alerta y Peligro?

Sí, el módulo está equipado con salidas de relé capaces de gestionar condiciones de alarma tanto de Alerta como de Peligro según los puntos de ajuste configurados.
