T8151B ICS Triplex Trusted Series Hoja de datos y Manual técnico

Módulo de interfaz de comunicación | T8151B ICS Triplex

Módulo de interfaz de comunicación | T8151B ICS Triplex

Disponibilidad: 20 Quedan en stock

Sistema Instrumentado de Seguridad TMR de Confianza ICS TRIPLEX T8151B El ICS Triplex T8151B, también catalogado como Módulo de Interfaz...

Código: T8151B

Manufacturer: ICS Triplex
Product No.: T8151B
Product Type: Módulos de interfaz de comunicaciones
Product Origin: USA
Payment:T/T, Western Union
Weight: 1140g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Sistema Instrumentado de Seguridad TMR de Confianza ICS TRIPLEX T8151B

El ICS Triplex T8151B, también catalogado como Módulo de Interfaz de Comunicaciones T8151B, funciona como un componente de hardware dedicado para la traducción de protocolos y la gestión de pasarelas externas dentro de las plataformas de Sistemas Instrumentados de Seguridad TMR de Confianza. La unidad procesa el tráfico de la red externa de forma independiente para eliminar las cargas de procesamiento de la comunicación en los procesadores de control principales.

Especificaciones de hardware

Parámetro	Especificación
Modelo	T8151B
Marca	ICS Triplex
Origen	Estados Unidos
Peso	1.14 kg
Dimensiones	266 mm x 31 mm x 303 mm
Temperatura de funcionamiento	0 a 60 grados C
Consumo de energía	Alimentación a través de una fuente de alimentación de placa posterior redundante dual de +24 VCC (rango de 20-32 VCC)
Puertos de interfaz	2 x RJ45 10/100BaseT traseros, 4 x puertos serie traseros, 1 x puerto de diagnóstico RS232 frontal
Soporte de protocolo	Modbus TCP, Modbus RTU, Ethernet/IP, Trusted Peer-to-Peer, ICS2000, CP2000
Voltaje de aislamiento	250 V a través de puertos Ethernet/serie; 50 V módulo-a-placa posterior
Indicación de diagnóstico	LEDs del panel frontal para estado de Salud, Activo, En espera y RX/TX del puerto
Registro de datos	Hasta 4000 entradas de secuencia de eventos (SOE) con marca de tiempo

Integración de la arquitectura del sistema instrumentado de seguridad

El T8151B se integra directamente en redes de seguridad de alta integridad utilizando un sistema de mapeo de arquitectura de redundancia modular triple (TMR) 2oo3. Todas las transacciones de datos que fluyen a través de la placa posterior atraviesan un bus intermódulo (IMB) triplicado, ejecutando votación física de hardware 2oo3 para rechazar corrupciones de datos transitorias o fallos de procesamiento de un solo punto. El aislamiento galvánico completo con una clasificación de 250 V en los bancos de puertos de comunicación evita que los voltajes de falla externos comprometan el bucle interno del chasis de seguridad. Esta arquitectura mantiene aislados los bucles lógicos críticos de seguridad, ejecutando variables de ejecución de estado a prueba de fallos incluso si la interfaz SCADA o DCS externa experimenta una tormenta de difusión o un fallo físico del cable.

Preguntas frecuentes

P: ¿Cuáles son las restricciones operativas actuales con respecto al intercambio en caliente del T8151B?

R: El T8151B admite la extracción e inserción completa con alimentación (RIUP) dentro de cualquier ranura de chasis de ancho simple estándar. Los técnicos deben verificar que el módulo asociado redundante esté en un estado "Activo" estable y mostrando un LED "Saludable" verde antes de extraer la unidad degradada.

P: ¿Cuántas conexiones Ethernet industriales simultáneas puede admitir el T8151B?

R: La arquitectura del módulo admite hasta 10 conexiones Modbus RTU mapeadas sobre Ethernet TCP/IP, junto con configuraciones estándar de Modicon Open Modbus TCP vinculadas al bucle del puerto 502 designado.

P: ¿Qué significan los indicadores de estado de comunicación del panel frontal?

R: Seis LEDs tricolores monitorizan directamente los estados de tránsito de datos. Una iluminación verde indica que el módulo está recibiendo paquetes activamente, un color rojo confirma los ciclos de transmisión y una pantalla ámbar indica la transferencia de datos bidireccional simultánea.

Pautas de instalación en campo

Deslice el T8151B en su ranura de chasis de ancho simple asignada, asegurándose de que los conectores traseros encajen limpiamente con el bus de la placa posterior triplicada sin forzar la placa frontal del módulo. Apriete los sujetadores mecánicos de retención en la parte superior e inferior del módulo para conectar a tierra el marco al conjunto del chasis del rack.

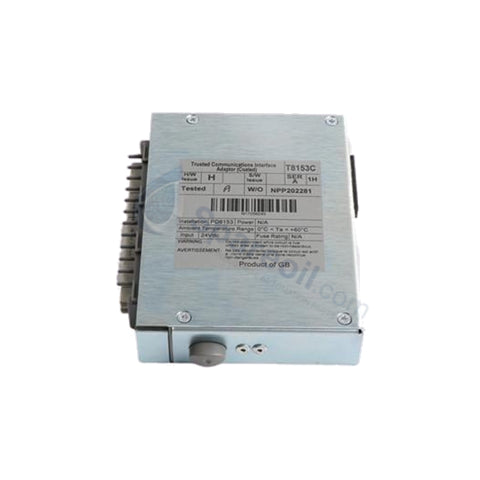

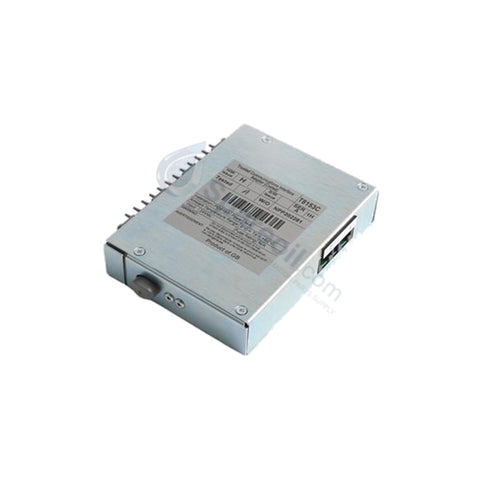

Encamine todos los cables Ethernet seriales y RJ45 traseros a través de bandejas de cables distintas, manteniendo la separación de los controles de motor de alto voltaje o el cableado de CA de alta corriente. Cuando utilice diseños seriales multipunto, implemente un adaptador T8153 externo para establecer las conexiones mecánicas y conectar a tierra las trenzas de blindaje en el punto de entrada del gabinete del recinto. Mantenga las vías de flujo de aire verticales despejadas alrededor del conjunto del chasis para garantizar que las temperaturas ambiente internas del gabinete no superen el umbral de rendimiento de 60 grados C.
