Descripción general del producto

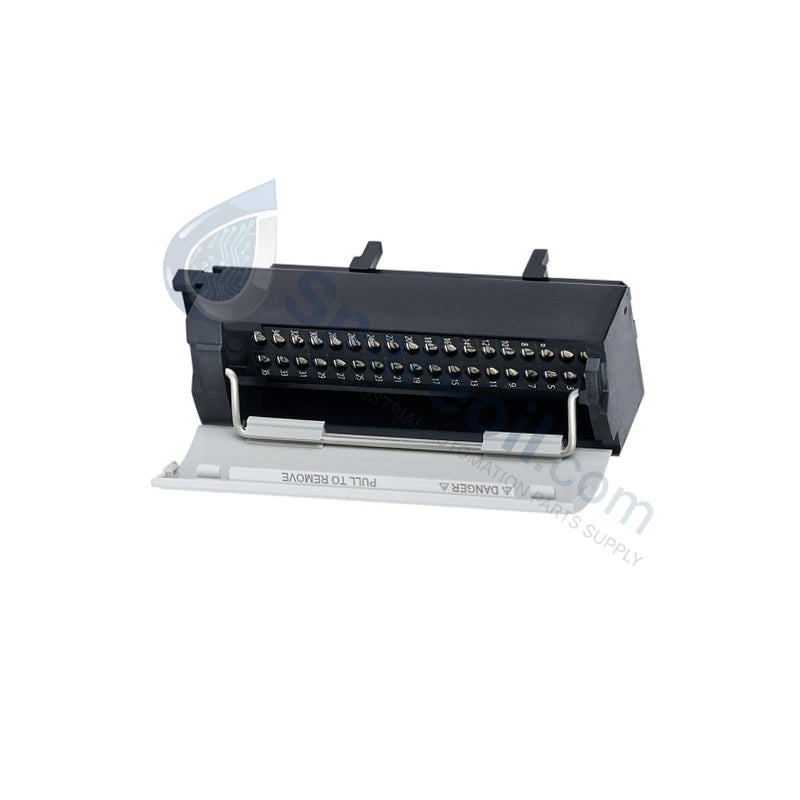

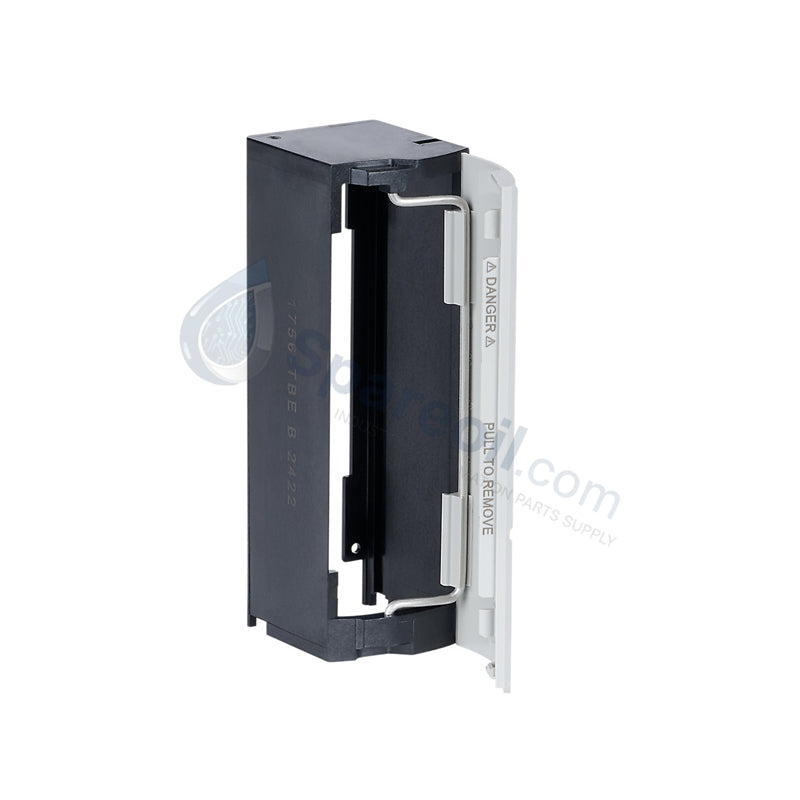

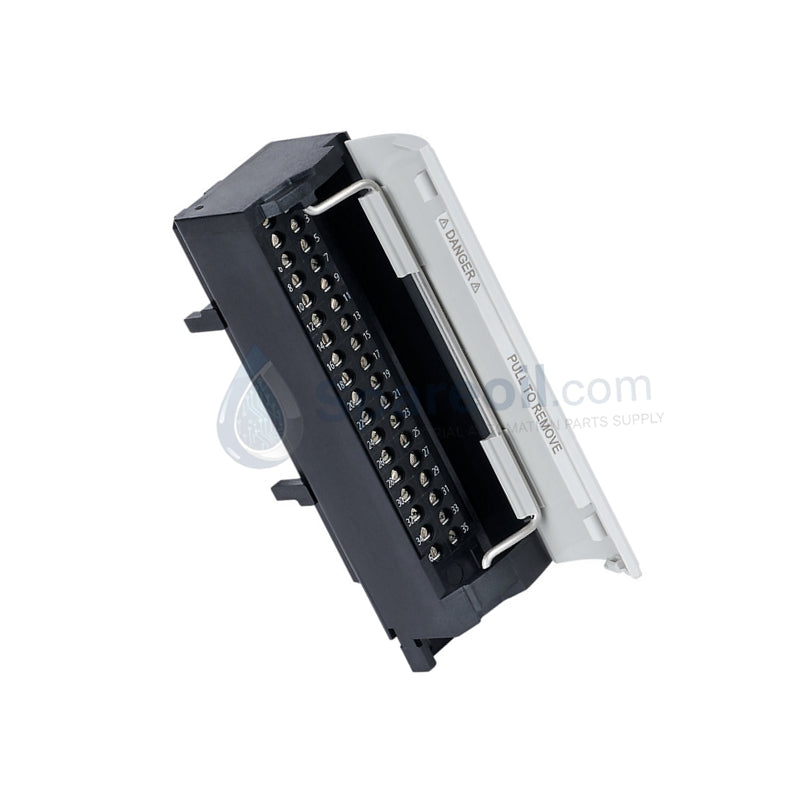

El Allen Bradley 1756-TBE funciona como una carcasa de bloque de terminales de profundidad extendida, una barrera mecánica de extremo y una cubierta protectora diseñada explícitamente para los bloques de terminales extraíbles (RTB) ControlLogix 1756. Este accesorio de cubierta de plástico resistente se ajusta directamente a los bloques de terminales de 20 pines 1756-TBNH (abrazadera de tornillo) y 1756-TBSH (abrazadera de resorte) para aislar las terminaciones de cables desnudos y gestionar los complejos haces de cables. Al encerrar los puntos de conexión de los cables, crea un escudo físico que evita el contacto físico accidental con circuitos energizados mientras mantiene un espaciado uniforme de los componentes dentro de gabinetes de control de alta densidad. Entregamos este accesorio estructural exclusivamente como un producto 100% nuevo y original dentro de su caja de fábrica original para garantizar un ajuste perfecto con cierre a presión y un cumplimiento total de las normas de seguridad industrial.

Especificaciones técnicas

Ventajas de ingeniería

• Establece métricas de gabinete verdaderamente seguras al tacto: Los terminales de cableado de cobre expuestos invitan a cortocircuitos de fase a fase y riesgos de choque durante las comprobaciones del panel de diagnóstico. Esta barrera no conductiva encierra todas las entradas de cables desnudos, proporcionando un aislamiento físico confiable que logra una interfaz segura al tacto de estilo IP20 para los técnicos de la planta.

• Permite una gestión limpia de haces de cables gruesos: Las configuraciones de E/S de alta densidad a menudo requieren cableado de calibre pesado o manguitos de aislamiento gruesos que llenan en exceso los espacios de terminación estándar. La cavidad de profundidad extendida proporciona un amplio espacio interno, lo que permite a los ingenieros enrutar y organizar grandes haces de cables de forma ordenada sin pellizcar ni tensar los asientos de terminales de cables individuales.

• Evita la diafonía térmica horizontal: El empaquetamiento de tarjetas digitales y analógicas activas muy juntas dentro de un chasis de múltiples ranuras crea bolsas térmicas localizadas. Esta barrera de polímero rígida mantiene las distancias físicas estándar entre conjuntos de terminales adyacentes, promoviendo rutas de flujo de aire por convección adecuadas a través de componentes de alta temperatura.

• Acelera las modernizaciones con conjuntos de encaje a presión sin herramientas: La carcasa presenta ranuras de alineación moldeadas con precisión y lengüetas de cierre estructurales integradas. La instalación lleva segundos: los técnicos de campo presionan la carcasa directamente sobre el bloque 1756-TBNH o 1756-TBSH cableado hasta que los clips de bloqueo se cierran, eliminando la necesidad de tornillos de montaje o herramientas manuales.

Preguntas frecuentes

• ¿El paquete 1756-TBE incluye el mecanismo real del bloque de terminales eléctricos de 20 pines?

  No. El 1756-TBE constituye una cubierta protectora de plástico hueca y completamente no electrónica. No incluye contactos metálicos internos, bloques de terminales ni tornillos de cable. Debe comprar sus bloques de terminales operativos requeridos (como las unidades de terminales de abrazadera de tornillo 1756-TBNH o de abrazadera de resorte 1756-TBSH) por separado para completar el cableado de su módulo.

• ¿Puedo montar esta carcasa en cualquier bloque de terminales de PLC antiguo o de terceros?

  No. Allen Bradley diseña esta carcasa exclusivamente para adaptarse a la huella geométrica exacta y a los puntos de enganche mecánicos de la línea de productos ControlLogix 1756 I/O. No se alineará ni encajará en bloques de terminales de SLC 500, Point I/O, Flex I/O o de fabricantes de terceros alternativos.

• ¿Es necesario quitar esta cubierta para abrir la puerta del módulo de E/S?

  No. El 1756-TBE mantiene una envolvente exterior compacta y de bajo perfil que se alinea perfectamente con las holguras estándar del chasis ControlLogix. La carcasa se abre suavemente junto con el conjunto de la puerta del módulo estándar, lo que permite un acceso completo para el seguimiento del diseño del cableado sin necesidad de quitar la cubierta protectora.
