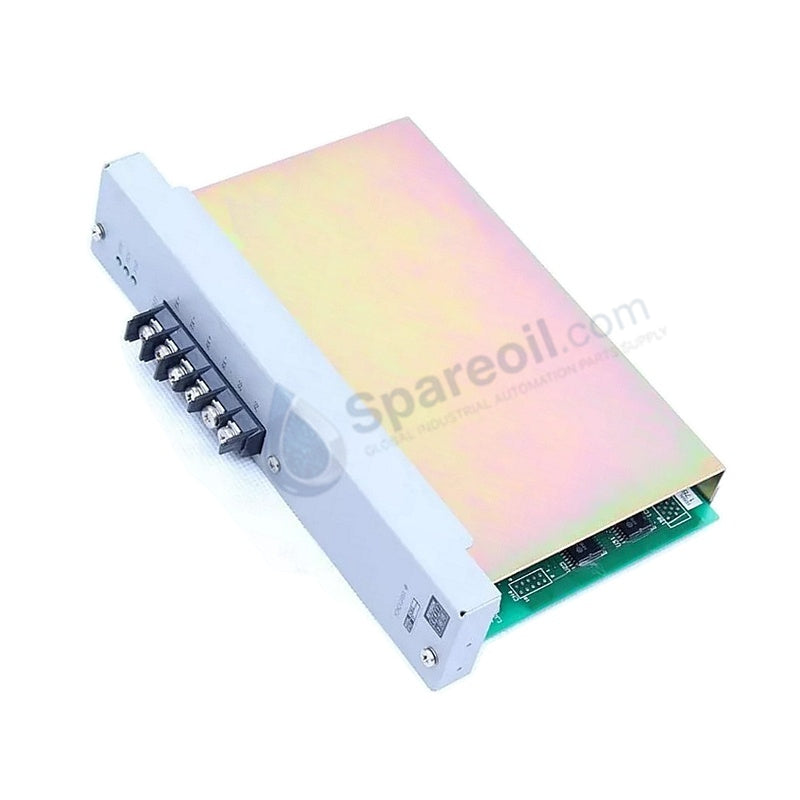

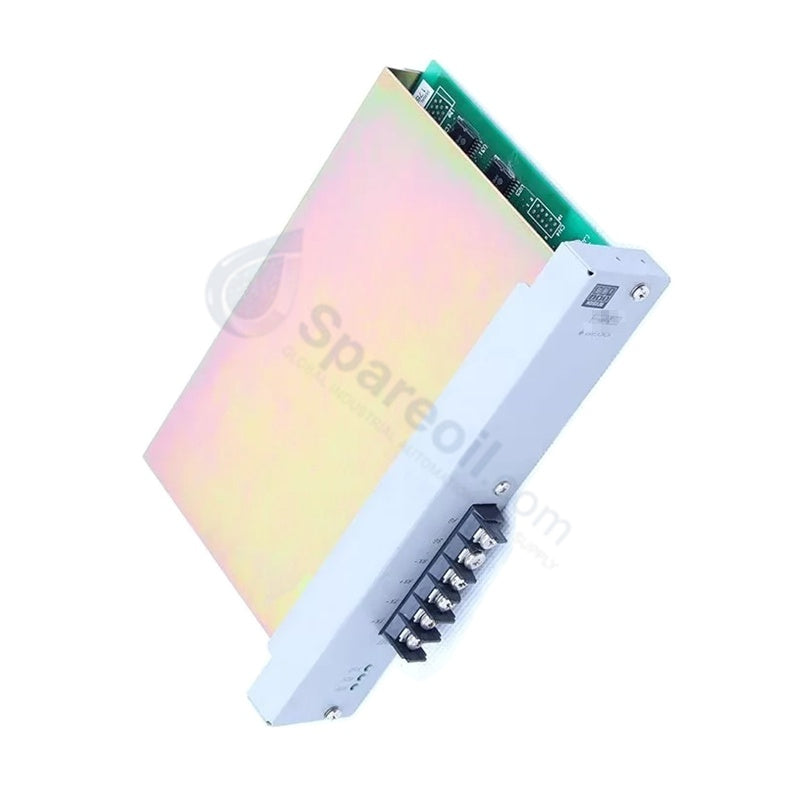

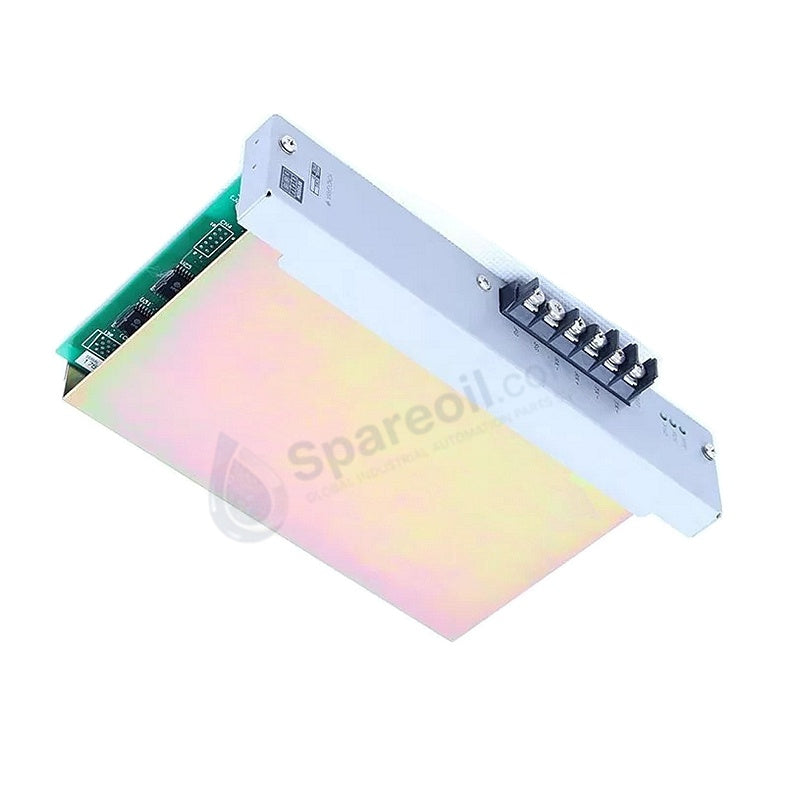

Módulo de entrada analógica Yokogawa ACM12-S1

Configurado para convertir señales analógicas de instrumentos de campo en valores digitales en los sistemas DCS Yokogawa CENTUM CS/VP, el Yokogawa ACM12-S1 (módulo de entrada analógica ACM12) proporciona ejecución física/eléctrica directa. La estructura de hardware aloja 16 canales de entrada analógica diseñados para escanear configuraciones de señal estándar de 4-20 mA CC y 0-10 V CC, proporcionando aislamiento y acoplamiento de bus doblemente redundante para garantizar un rendimiento de adquisición de datos tolerante a fallas.

Especificaciones de hardware

Parámetro Especificación
Modelo ACM12-S1
Marca Yokogawa
Origen Japón
Peso 0,28 kg
Dimensiones 130 mm x 115 mm x 32 mm
Temperatura de funcionamiento 0-50 grados C
Consumo de energía 250 mA a 5 VCC
Canales de entrada 16 canales de entrada analógica
Rango de señal 4-20 mA CC (estándar), 0-10 V CC (opcional)
Resolución 12 bits (0,05 % de la escala completa)
Precisión +-0,1% de la escala completa
Frecuencia de muestreo 1000 muestras por segundo
Aislamiento Aislamiento galvánico entre canales y bus del sistema
Redundancia Soporte doblemente redundante con placa base compatible

Integración de instrumentación de control de procesos y DCS

El ACM12-S1 incorpora una capa de protocolo de bucle HART de 4-20 mA dedicada, combinada con parámetros de conectividad FOUNDATION Fieldbus / Profibus PA para alinear los transmisores de campo analógicos con los procesadores DCS primarios. Los circuitos de aislamiento galvánico bloquean el ruido eléctrico e interrumpen la dinámica de la trayectoria de transmisión de bucle a tierra a través de los bucles de campo y las interfaces internas del bus del sistema. Un subsistema A/D activo integrado resuelve las corrientes de campo entrantes con una resolución de 12 bits a una velocidad de seguimiento de alta velocidad de 1000 muestras por segundo, ejecutando la detección de fallas de línea incorporada e informando los errores eléctricos brutos directamente a la matriz de diagnóstico de la estación controladora maestra.

Preguntas frecuentes

P: ¿Cómo maneja el ACM12-S1 una falla de bucle de circuito abierto en un canal de entrada de 4-20 mA activo?

R: La lógica de diagnóstico integrada monitorea continuamente las propiedades del bucle de corriente eléctrica. Cuando la corriente medida cae por debajo de 3,6 mA, el módulo activa un bit de error de falla de línea de canal, ilumina el indicador LED de error del panel frontal y pasa el marco de error correspondiente al procesador CENTUM sin interrumpir los 15 canales de entrada activos restantes.

P: ¿Cuáles son las restricciones de instalación al intercambiar un módulo en caliente durante el funcionamiento activo del DCS?

R: El ACM12-S1 permite el intercambio en caliente físico dentro de configuraciones doblemente redundantes. El módulo secundario debe asumir completamente el modo de seguimiento activo antes de retirar el conjunto de hardware de destino de las ranuras del rack del plano posterior para evitar la pérdida de flujo de datos.

P: ¿La unidad utiliza el riel de plano posterior de 5 VCC para alimentar los bucles de transmisor de campo externos de 24 VCC?

R: No. El consumo interno de 250 mA del plano posterior cubre solo el procesamiento lógico, los componentes de conversión A/D y los circuitos de aislamiento optoacopladores. Todos los bucles de campo externos de 4-20 mA requieren una red de distribución de energía de instrumentos de 24 VCC independiente y externa.

Pautas de instalación en campo

Monte la tarjeta ACM12-S1 verticalmente en las ranuras de alineación de la placa base asignadas. Apriete firmemente los sujetadores de bloqueo integrados para mantener un contacto físico sólido entre los pines del plano posterior y los pines del borde de la tarjeta bajo condiciones de vibración industrial constante.

Dirija las líneas de señal analógica de 4-20 mA entrantes a través de bandejas de cables de bajo voltaje dedicadas, asegurando una separación espacial distinta de las líneas de alimentación de 480 VCA o los variadores de control de motor. Conecte las pantallas de los cables individuales a la red de tierra de instrumentos de la planta en un único punto de conexión a tierra para evitar la corrupción por ruido de modo común. Mantenga al menos 50 mm de espacio abierto por encima y por debajo del marco del módulo para permitir una circulación de aire ambiente sin restricciones, preservando el espectro de temperatura de funcionamiento de 0 a 50 grados C.
