Módulo de entrada DCS | Resolución de 12 bits

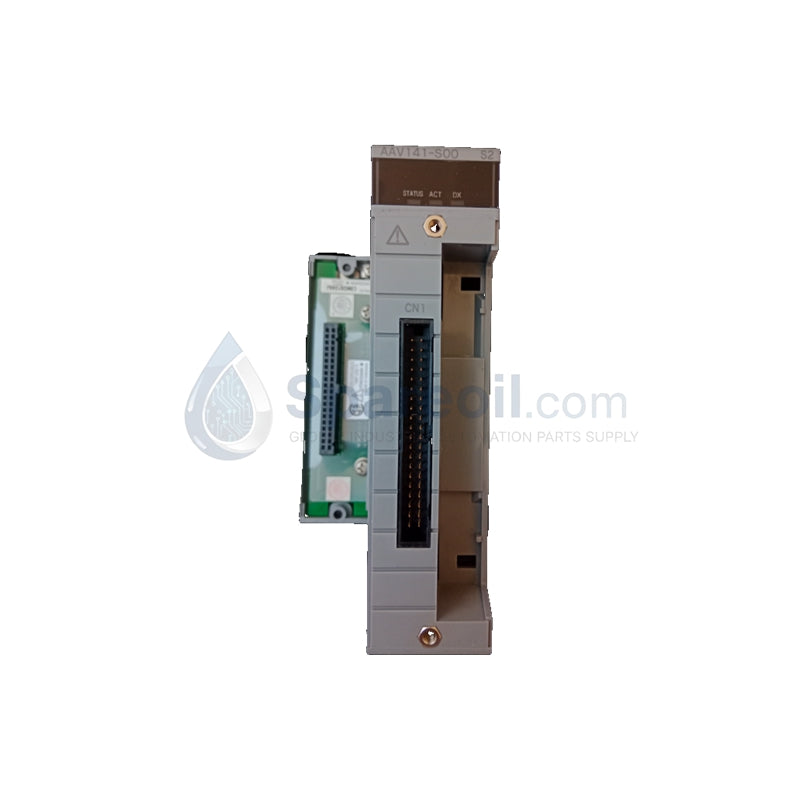

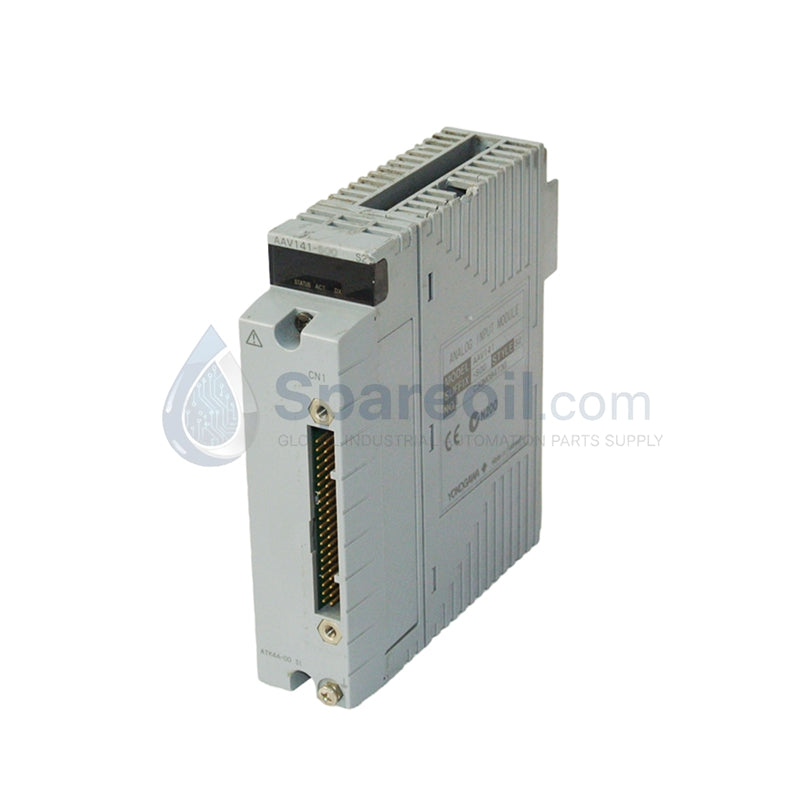

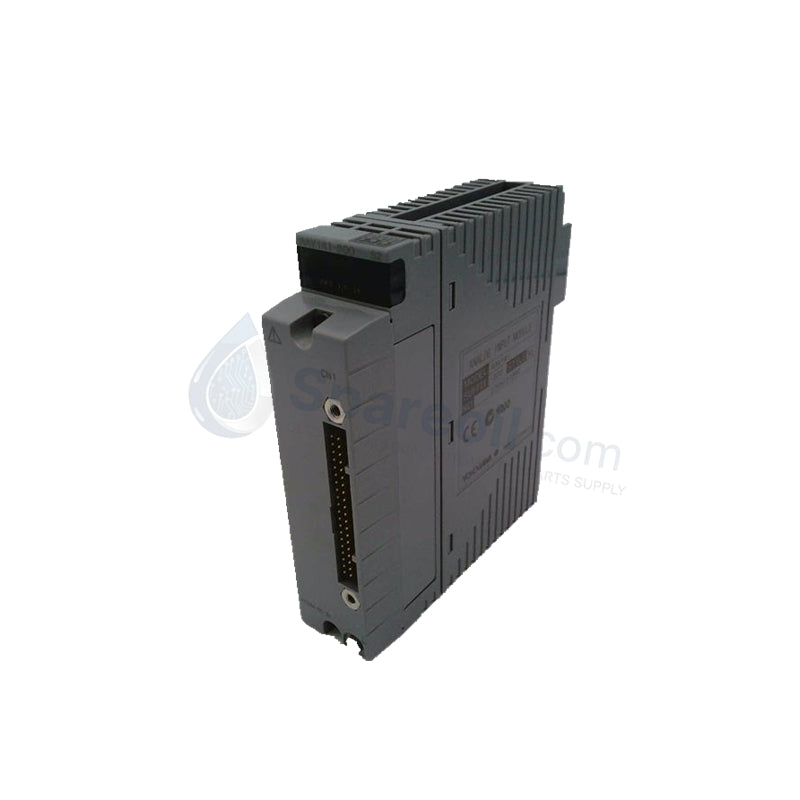

Módulo de entrada DCS | Resolución de 12 bits | Yokogawa AAV141-S00

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Yokogawa AAV141-S00 funciona como una interfaz de entrada analógica de alta densidad para las plataformas...

Código: AAV141-S00

Manufacturer: Yokogawa
Product No.: AAV141-S00
Product Type: Módulos de entrada analógica
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Yokogawa AAV141-S00 funciona como una interfaz de entrada analógica de alta densidad para las plataformas de control CENTUM VP y ProSafe-RS. Este módulo adquiere señales de voltaje de 1 a 5 V de instrumentos de campo —como transmisores de presión y medidores de flujo— y las convierte en datos digitales para monitoreo y control en tiempo real. Como componente central de la familia de E/S de campo (FIO), el AAV141-S00 optimiza el espacio del gabinete al albergar 16 canales en un bastidor compacto de 32.8 mm, lo que garantiza una integración perfecta en los sistemas de control distribuido (DCS) modernos.

Especificaciones técnicas

El AAV141-S00 ofrece actualizaciones de datos de alta velocidad y una conversión A/D precisa para bucles de proceso críticos.

Parámetro	Especificación
Canales de entrada	16 canales (no aislados)
Rango de señal de entrada	1 a 5 V CC
Precisión	±0.1 % de la escala completa (típico)
Resolución	Conversión A/D de 12 bits
Período de actualización de datos	10 ms
Diagnóstico	Autodiagnóstico, monitoreo de entrada
Dimensiones	130 × 107.5 × 32.8 mm
Consumo de energía	Máx. 450 mA (5 V CC)
Temperatura de funcionamiento	0 °C a +50 °C

Ventajas de ingeniería

Consolidación de señal de alta densidad: El AAV141-S00 aloja 16 canales en una sola ranura. Este diseño reduce significativamente el espacio físico del bloque de E/S, lo que permite a los ingenieros consolidar más señales de campo en gabinetes de distribución más pequeños y reducir los costos generales de infraestructura.
Respuesta rápida del bucle: Un período de actualización de datos de 10 ms asegura que el sistema de control reciba los cambios de las variables del proceso casi instantáneamente. Esta adquisición de alta velocidad soporta el control preciso requerido para reacciones químicas volátiles y monitoreo de turbinas de alta velocidad.
Integración rentable: La arquitectura no aislada proporciona una solución simplificada y económica para instalaciones donde los instrumentos de campo comparten una conexión a tierra común o donde ya existen barreras de aislamiento externas.
Mantenimiento simplificado: Los autodiagnósticos integrados monitorean constantemente el estado del módulo y la integridad de los bucles de entrada. Los indicadores de estado LED proporcionan retroalimentación visual inmediata, lo que permite a los equipos de mantenimiento identificar y resolver fallas de cableado sin herramientas de diagnóstico especializadas.

Preguntas frecuentes

P: ¿Puede el AAV141-S00 medir señales de corriente de 4-20 mA?

R: Sí. Aunque el módulo acepta de forma nativa señales de voltaje de 1-5 V, puede monitorear bucles de corriente estándar de 4-20 mA instalando una resistencia de derivación de precisión de 250 ohmios a través de los terminales de entrada para convertir la corriente en el rango de voltaje requerido.

P: ¿Cuál es la diferencia entre el AAV141 y el AAV144?

R: El AAV141-S00 es un módulo no aislado, lo que lo hace más compacto y rentable. El AAV144 proporciona aislamiento de canal a canal. Utilice el AAV141 en entornos donde las diferencias de potencial de tierra entre los dispositivos de campo son insignificantes o se gestionan externamente.

P: ¿Este módulo es compatible con configuraciones de doble redundancia?

R: Sí. Puede instalar dos módulos AAV141-S00 en un par redundante en el plano posterior de la Unidad de Control de Campo (FCU). Esta configuración garantiza que si un módulo falla, el módulo secundario toma el control instantáneamente sin interrumpir el bucle de control del proceso.

P: ¿El AAV141-S00 es compatible con los sistemas CENTUM CS 3000 más antiguos?

R: Sí. El AAV141-S00 mantiene una compatibilidad total con los sistemas CENTUM CS 3000 al tiempo que proporciona una interfaz principal para el hardware más reciente de CENTUM VP y ProSafe-RS.
