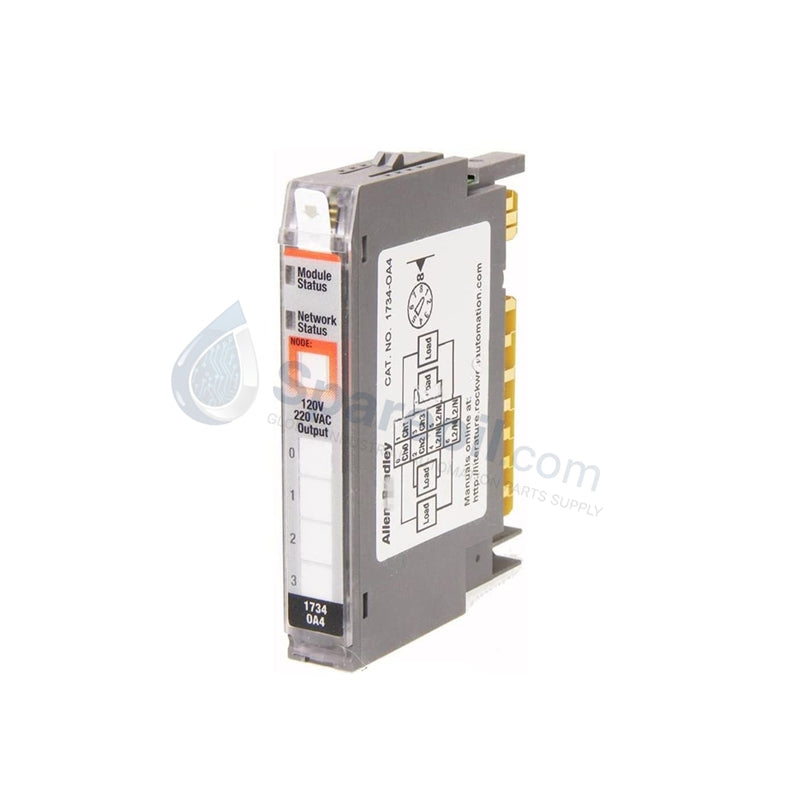

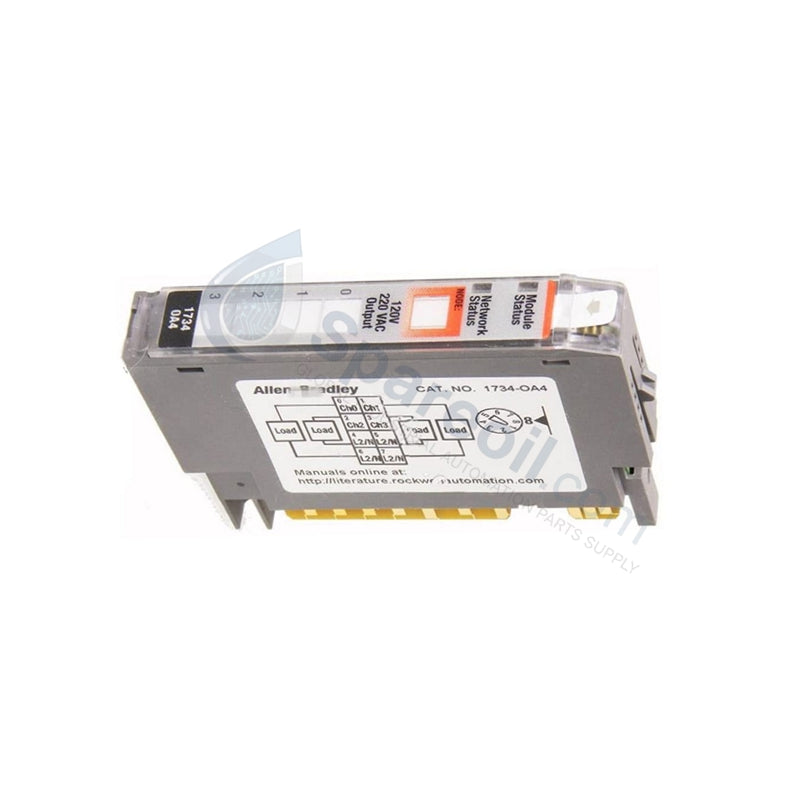

Módulo de salida de CA digital a estrenar

Módulo de salida de CA digital a estrenar | Allen-Bradley 1734-OA4

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1734-OA4 proporciona capacidades de conmutación de CA de alto voltaje dentro del ecosistema modular POINT I/O....

Código: 1734-OA4

Manufacturer: Allen Bradley
Product No.: 1734-OA4
Product Type: Módulos de salida digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1734-OA4 proporciona capacidades de conmutación de CA de alto voltaje dentro del ecosistema modular POINT I/O. Este módulo cuenta con cuatro salidas de suministro no aisladas, específicamente diseñadas para controlar dispositivos de campo de CA de 120V o 220V, como arrancadores de motor, válvulas solenoides y lámparas indicadoras. Suministramos esta unidad 100% nueva y original, lo que garantiza una conmutación de alta velocidad y una durabilidad a largo plazo en arquitecturas de automatización distribuida.

Especificaciones técnicas

Característica	Detalles de la especificación
Número de salidas	4 no aisladas, de suministro
Tipo de salida	Triac
Tensión nominal	120 V CA / 220 V CA
Rango de voltaje	74 V CA (Mín.) a 264 V CA (Máx.)
Corriente de salida por canal	0,75 A @ 1,0 V caída máxima (continua)
Corriente de sobretensión	16 A durante 100 ms (repetible cada 10 s)
Corriente de bus POINT	75 mA @ 5 V CC
Disipación de potencia	3,5 W @ 264 V CA (máximo)
Tensión de aislamiento	240 V continuo (aislamiento reforzado)
Dimensiones	75,5 mm x 12 mm x 56 mm

Ventajas de ingeniería

Conmutación robusta por triac: El 1734-OA4 utiliza tecnología de salida basada en triac. Este diseño de estado sólido elimina el desgaste mecánico asociado con los relés tradicionales, proporcionando millones de ciclos de conmutación para cargas de CA de alto rendimiento.
Alta capacidad de sobretensión: Las cargas industriales como los solenoides a menudo atraen una corriente de irrupción significativa. Este módulo maneja sobretensiones de hasta 16 A durante 100 ms, lo que evita disparos molestos y fallos del módulo durante el arranque del dispositivo.
Control de alto voltaje optimizado para el espacio: Con solo 12 mm de ancho, el 1734-OA4 le permite integrar el control de 240 V CA directamente en el rack POINT I/O junto con módulos de CC de bajo voltaje. Esta capacidad híbrida reduce la necesidad de paneles de relés de interposición de CA grandes y separados.
Aislamiento de seguridad mejorado: El módulo proporciona un aislamiento reforzado probado a 3250 V CC durante 60 segundos. Este diseño protege el backplane y los componentes sensibles del lado lógico de los transitorios de alto voltaje del lado del campo.
Montaje flexible: El módulo se ajusta directamente a las bases de cableado 1734-TB, 1734-TBS o 1734-TOP. Esta modularidad permite la instalación "primero el cableado, luego el módulo" y admite un rápido reemplazo "en caliente" mediante RIUP (extracción e inserción bajo tensión).

Preguntas frecuentes

¿Cuál es el voltaje mínimo requerido para que funcione el 1734-OA4?

El módulo requiere una tensión mínima en estado activo de 74 V CA. No conmutará ni mantendrá el estado de salida de forma fiable si la tensión de alimentación cae por debajo de este umbral.

¿Puedo usar el 1734-OA4 para conmutar cargas de CC?

No. Los triacs solo se apagan cuando la corriente alterna pasa por cero. Si utiliza este módulo con una carga de CC, la salida se encenderá pero permanecerá "enganchada" indefinidamente, lo que podría dañar el módulo o el equipo conectado. Utilice un módulo 1734-OB o 1734-OV para aplicaciones de CC.

¿Este módulo requiere una posición específica del interruptor de llave en la base del terminal?

Sí. Debe configurar el interruptor de llave de la base del terminal en la posición correcta especificada en el manual de instalación del 1734-OA4 (normalmente la posición 8 para módulos de CA) para evitar la inserción accidental de módulos de CC de bajo voltaje en una base cableada de CA de alto voltaje.

¿Cuántas salidas puedo usar a plena capacidad simultáneamente?

Cada canal admite hasta 0,75 A, pero debe asegurarse de que la corriente total del módulo no exceda los límites de disipación térmica de su configuración de gabinete específica. Siempre verifique el consumo de corriente agregado con la capacidad de la fuente de alimentación de POINT I/O.
