Especificaciones del módulo de entrada digital Yokogawa ADV151-P53/D5A00

Especificaciones del módulo de entrada digital Yokogawa ADV151-P53/D5A00

Disponibilidad: 99 Quedan en stock

Módulo de entrada digital Yokogawa ADV151-P53/D5A00 Configurado para la adquisición de señales discretas de alta velocidad en las plataformas CENTUM...

Código: ADV151-P53

Manufacturer: Yokogawa
Product No.: ADV151-P53
Product Type: Módulos de entrada digital
Product Origin: Japan
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

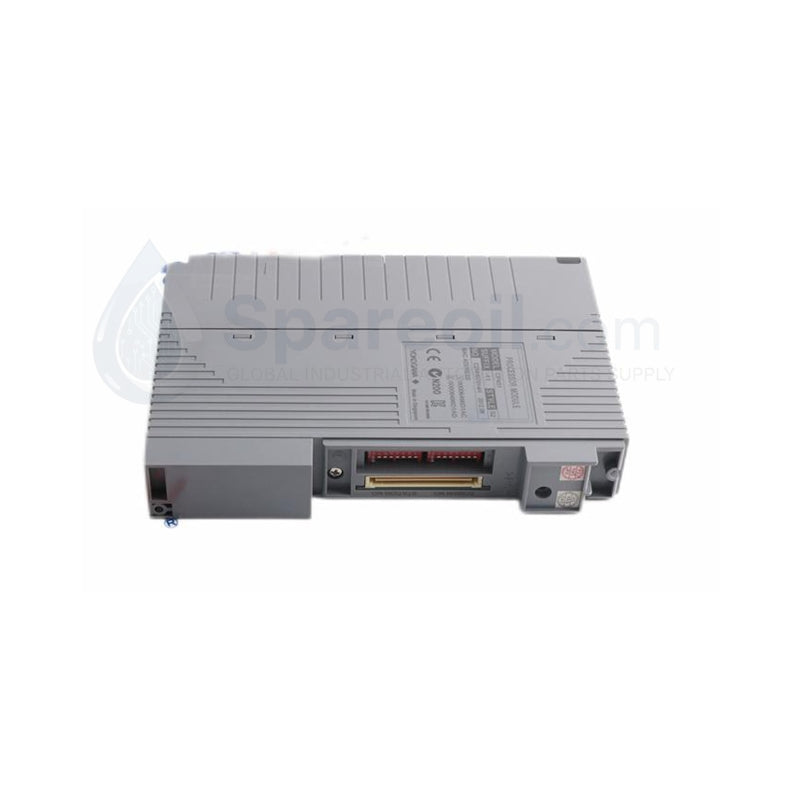

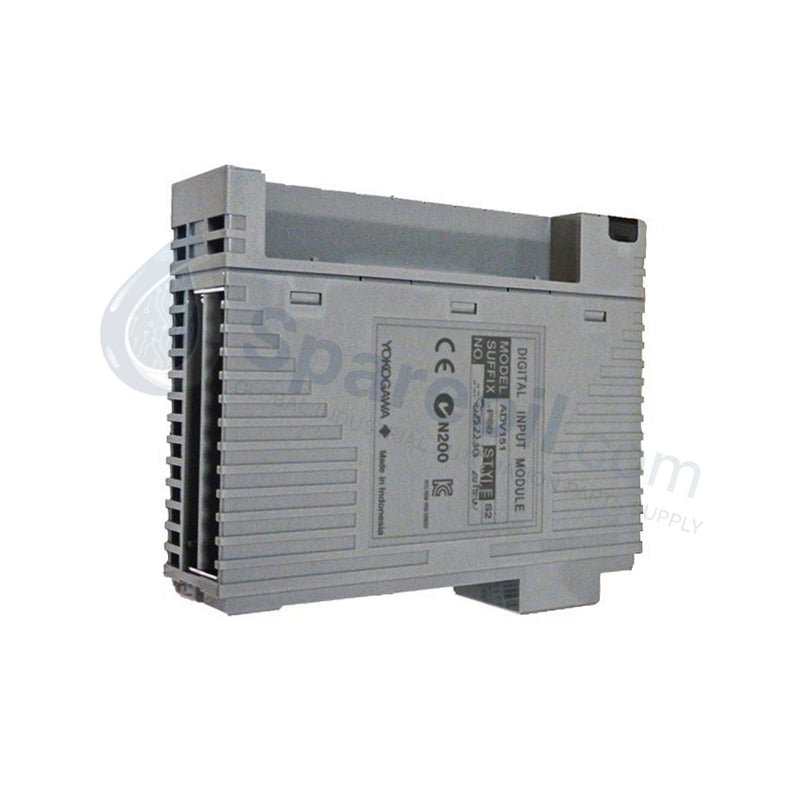

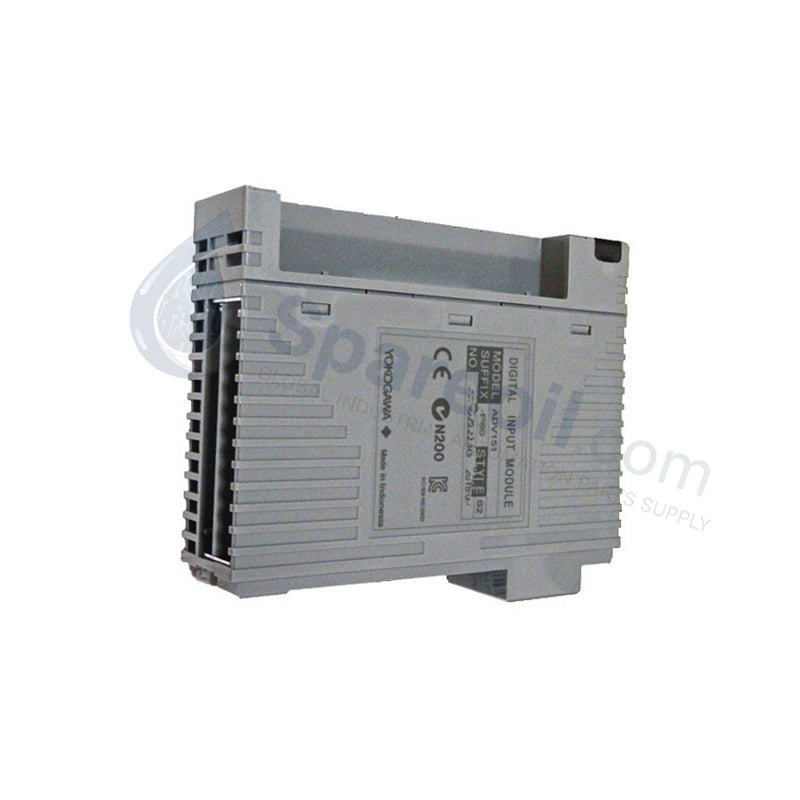

Módulo de entrada digital Yokogawa ADV151-P53/D5A00

Configurado para la adquisición de señales discretas de alta velocidad en las plataformas CENTUM VP y CS 3000, el Yokogawa ADV151-P53/D5A00 (módulo de entrada digital ADV151-P53) proporciona detección eléctrica física directa para enclavamientos de procesos del lado del campo y monitoreo de estado.

Desglose de sufijos y matriz de modelos

El modelo base ADV151 define la configuración de entrada digital de 32 canales (utilizada aquí como 16 canales aislados). Los códigos de sufijo especifican los siguientes parámetros de hardware:

-P: Tipo de hardware estándar.
5: Versión sin pantalla de estado integral, excluyendo la certificación de protección contra explosiones.
3: Equipado con resistencia a la corrosión ISA Standard G3 y un rango de temperatura de funcionamiento extendido (-20 °C a +70 °C).
Opción /D5A00: Incluye el adaptador de interfaz de cable ATD5A-00 KS para una distribución de señal simplificada.

Especificaciones de hardware

Parámetro	Especificación
Modelo	ADV151-P53/D5A00
Marca	Yokogawa
Origen	Japón
Peso	0,2 kg
Dimensiones	107,5 x 130 x 32,8 mm
Temperatura de funcionamiento	-20 °C a +70 °C
Consumo de energía	3–4 W
Canales de entrada	16 (aislados)
Tensión de entrada	24 VCC (20,4–26,4 VCC)
Tiempo de respuesta	<= 3 ms

Conectividad de control de procesos DCS

El ADV151-P53 utiliza aislamiento canal a canal y separación de barrera óptica del bus del sistema para mantener la integridad de la señal en entornos industriales. Esta configuración suprime eficazmente los transitorios de modo común y evita la diafonía entre bucles de entrada de alta densidad. El módulo admite la traducción del protocolo de bucle HART de 4-20 mA cuando se utiliza con subsistemas analógicos compatibles, lo que proporciona un manejo unificado de datos de diagnóstico en toda la arquitectura CENTUM VP. Cada canal emplea detección de sumidero de corriente para identificar los estados del circuito de campo, lo que garantiza un rendimiento determinista para las señales de enclavamiento críticas en el tiempo.

Preguntas frecuentes (FAQ)

P: ¿El ADV151-P53 admite el reemplazo de módulos en línea?

R: Sí. El módulo está diseñado con capacidad de intercambio en caliente, lo que permite su extracción e inserción en el conjunto del bastidor alimentado sin necesidad de apagar el sistema ni afectar el estado operativo de los módulos de E/S adyacentes.

P: ¿Cuáles son las principales ventajas de la inclusión del adaptador /D5A00?

R: El adaptador de interfaz /D5A00 (ATD5A-00) facilita el uso de cables KS estándar, lo que reduce significativamente la mano de obra de cableado de campo y los posibles errores de terminación durante la instalación de matrices de entrada digital de 32 canales.

Pautas de instalación en campo

Protocolo de montaje: Asegure el módulo dentro de la ranura designada del bastidor. Verifique que el mecanismo de bloqueo esté completamente enganchado para garantizar un contacto eléctrico robusto con el bus del plano posterior.
Blindaje ambiental: El módulo tiene clasificación IP20. Asegúrese de que esté instalado dentro de una carcasa con clasificación NEMA para evitar la exposición a partículas corrosivas o condensación.
Prácticas de cableado: Utilice cables de par trenzado blindados para todas las entradas discretas. Termine los blindajes en el bus de tierra integrado del gabinete para minimizar la inyección de ruido EMI/RFI. Asegúrese de que el cableado de campo no exceda el umbral de voltaje máximo de 26,4 VCC.
Verificación eléctrica: Antes de la activación del sistema, mida el voltaje de entrada en el bloque de terminales para asegurarse de que esté dentro del rango de funcionamiento de 20,4 VCC a 26,4 VCC.
