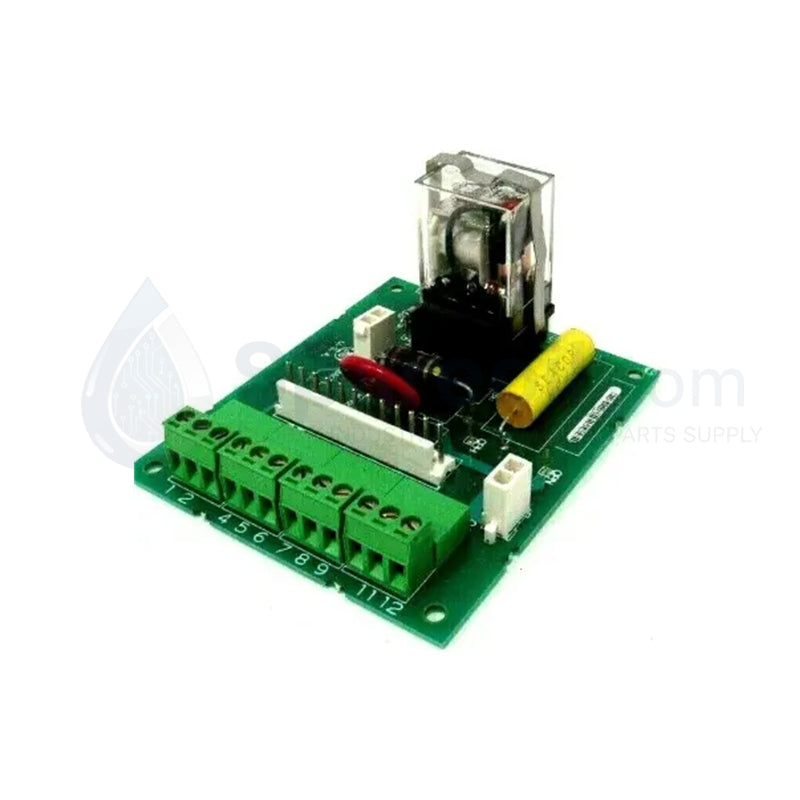

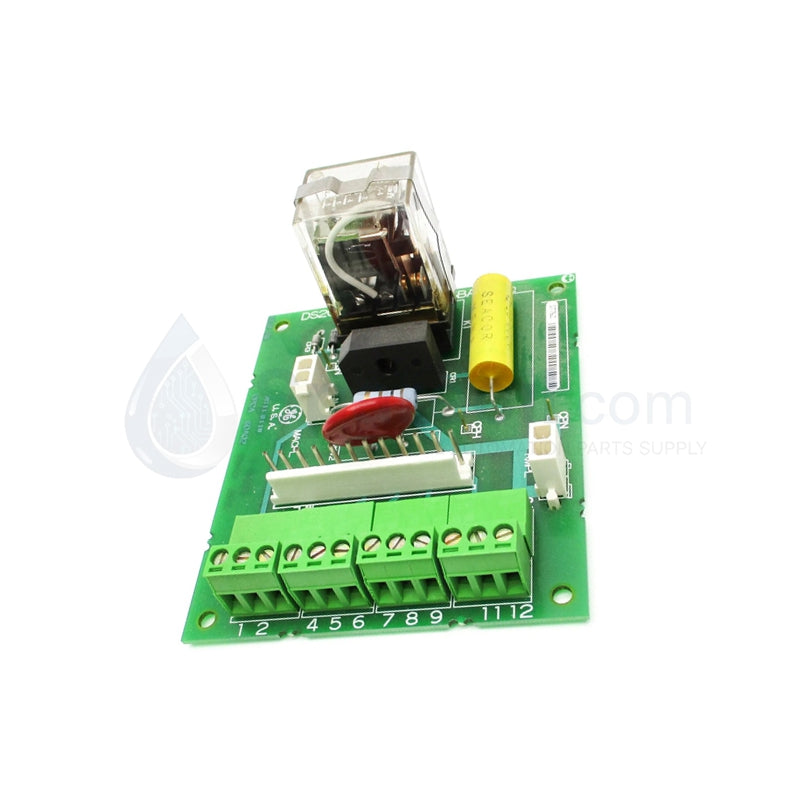

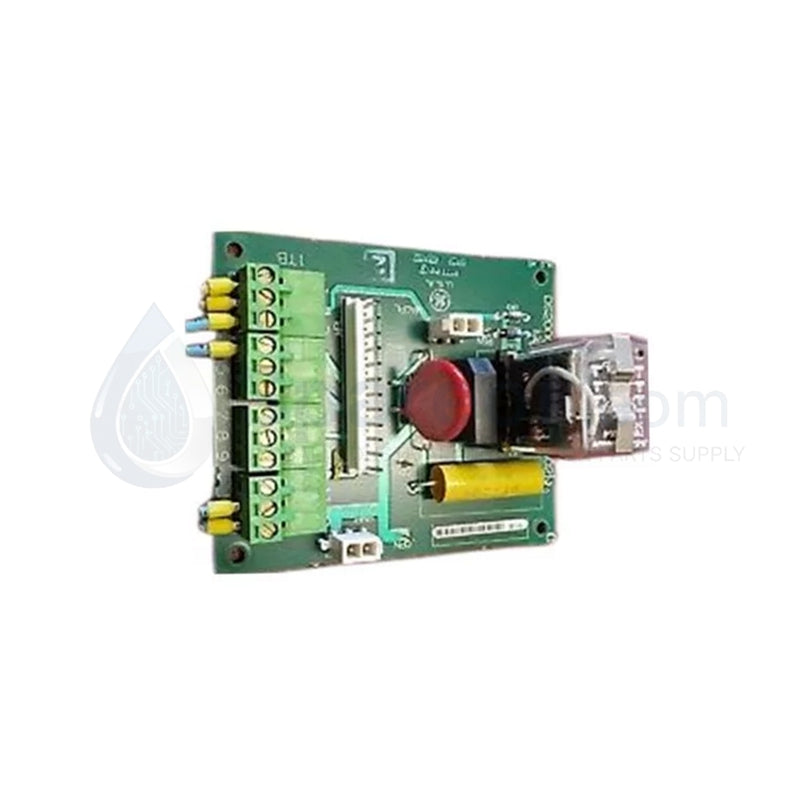

Placa piloto de contactor y procesador de control GE DS200CPCAG1ABB Mark V

Descripción del Producto

El DS200CPCAG1ABB (DS200CPCAG1ABB) Es una tarjeta de procesador de control crítico (CPCA) y una placa piloto de contactor diseñada para el sistema de control de turbinas Mark V Speedtronic de General Electric (GE) y las plataformas de accionamiento asociadas. Esta placa de doble propósito funciona como una unidad central de procesamiento de alto rendimiento que ejecuta algoritmos de control complejos, gestiona las comunicaciones de subsistemas de alta velocidad y coordina las operaciones de E/S en tiempo real.

Equipado con un microprocesador incorporado y una arquitectura de memoria EPROM/RAM dedicada, el DS200CPCAG1ABB (DS200CPCAG1ABB) Garantiza la ejecución estable y determinista de la lógica de la turbina. Además de sus capacidades de procesamiento, la placa integra la función de piloto de contactor, con un relé de 24 VCC de 15 A para una conmutación robusta de dispositivos de campo. Su diseño prioriza la integridad de la señal y el aislamiento eléctrico, protegiendo los sensibles circuitos lógicos de los transitorios de alta tensión comunes en la automatización industrial pesada y la generación de energía.

Especificaciones técnicas detalladas

El DS200CPCAG1ABB Cumple con los siguientes parámetros de ingeniería para la integración del sistema Mark V:

• Fabricante : General Electric (GE)

• Número de modelo : DS200CPCAG1ABB

• Serie : Mark V Speedtronic / Control de conducción

• Tipo de placa : CPCA - Tarjeta piloto de procesador de control y contactor

• Microprocesador : CPU integrada para lógica de control en tiempo real

• Arquitectura de memoria : EPROM integrada para firmware y RAM para ejecución de datos volátiles

• Puertos de comunicación : Interfaces seriales RS-232/485 y conectores de bus de placa base

• Salida de relé : Relé piloto integrado de 24 VCC; con capacidad de hasta 15 amperios

• Disposición del conector : Un (1) conector de 12 pines; Dos (2) conectores de 2 pines; Cuatro (4) bloques de terminales (que admiten 12 cables)

• Monitoreo de estado : Matriz de diagnóstico de LED integrada para CPU y estado de comunicación

• Temperatura de funcionamiento : 0 °C a +60 °C (32 °F a 140 °F)

• Dimensiones : 11 x 8 pulgadas (placa de unidad GE de tamaño completo estándar)

• Peso : 1,1 kg (2,42 libras)
