Dominando el Control de Velocidad de Variadores de Frecuencia: Una Guía Técnica sobre Métodos Modernos

En el ámbito de la automatización industrial, el Variador de Frecuencia (VFD) sirve como piedra angular para la eficiencia energética y la precisión del proceso. Un VFD modula la velocidad del motor ajustando la frecuencia y el voltaje de la fuente de alimentación. Si bien la física fundamental permanece constante, la interfaz a través de la cual un VFD recibe comandos varía significativamente. La selección de la estrategia de control adecuada impacta la confiabilidad del sistema, el tiempo de respuesta y la complejidad de las arquitecturas de automatización de fábricas.

Lógica Digital Fija y Multi-Velocidad

La operación a velocidad fija representa la implementación más básica de la tecnología VFD. En este modo, el variador funciona a una frecuencia preprogramada almacenada dentro de sus parámetros internos. Los técnicos suelen activar estas velocidades utilizando entradas digitales externas, como interruptores o salidas de relé de PLC.

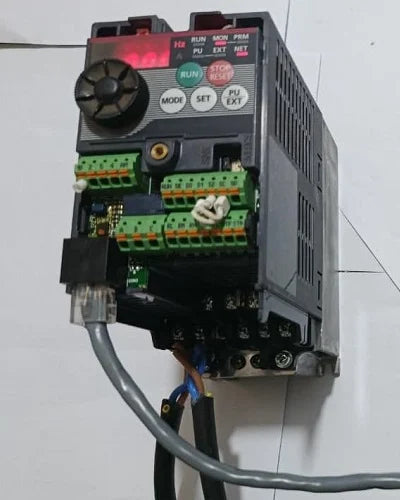

El Mitsubishi FR-D700, por ejemplo, utiliza terminales como STF (Avance) y STR (Retroceso) para iniciar el movimiento. Al combinarlos con terminales de alta (RH), media (RM) o baja (RL) velocidad, los operadores pueden seleccionar múltiples frecuencias preestablecidas. Este método ofrece una alta inmunidad al ruido porque se basa en señales binarias de "encendido/apagado" en lugar de niveles de voltaje sensibles. Sin embargo, carece de la flexibilidad necesaria para procesos que requieren ajustes continuos de velocidad.

Teclado Local y Control Manual con Potenciómetro

El control manual directo sigue siendo esencial para la puesta en marcha y la maquinaria localizada. La mayoría de los variadores modernos cuentan con un teclado integrado o un potenciómetro (ajustador de velocidad) a bordo. Los operadores utilizan estas herramientas para introducir manualmente los puntos de ajuste de frecuencia o ajustar las velocidades durante la resolución de problemas.

El control local es muy eficaz para equipos autónomos donde un PLC o DCS centralizado es innecesario. Permite una respuesta inmediata sin latencia de red. Desde una perspectiva de mantenimiento, tener una interfaz local es un "imprescindible" para probar la rotación del motor durante la instalación inicial. Sin embargo, la entrada manual es propensa a errores humanos y no es escalable para líneas de producción automatizadas.

Señales Analógicas Externas para un Ajuste Continuo

El control analógico proporciona un rango de velocidad suave e infinitamente variable mediante el uso de un bucle de corriente de 0-10 V CC o 4-20 mA. Un potenciómetro remoto o una tarjeta de salida analógica de un sistema de control regula el nivel de la señal. El VFD traduce el voltaje o la corriente entrante en una salida de frecuencia específica.

Los bucles de corriente (4-20 mA) son particularmente populares en la automatización industrial a gran escala porque resisten la degradación de la señal en tiradas de cable largas. A diferencia de las señales de voltaje, los bucles de corriente no sufren caídas de voltaje. Los ingenieros a menudo eligen este método para aplicaciones simples de bucle cerrado, como mantener una presión constante en una estación de bombeo utilizando un transductor de presión.

Sincronización de Precisión a través de Comunicación Serie RS-485

La comunicación serie representa un avance significativo en sofisticación. Utilizando protocolos como Modbus RTU sobre RS-485, un controlador maestro gestiona múltiples variadores a través de un único cable de par trenzado. Esto reduce los costos de cableado y permite al PLC leer datos de diagnóstico completos, como la corriente del motor, el par y los códigos de falla.

En mi experiencia, RS-485 es una excelente solución de "término medio". Proporciona una precisión digital muy superior a las señales analógicas, al tiempo que mantiene los costos de hardware más bajos que los módulos Ethernet de gama alta. Sin embargo, los técnicos deben asegurarse de que los resistores de terminación y las direcciones de estación únicas sean correctos para evitar colisiones de datos.

Integración de Alta Velocidad con Ethernet Industrial

La automatización de fábricas moderna se basa cada vez más en protocolos de Ethernet Industrial como PROFINET, EtherNet/IP y EtherCAT. Estas redes admiten el intercambio de datos bidireccional de alta velocidad y se integran sin problemas en la capa más amplia de Planificación de Recursos Empresariales (ERP).

El control basado en Ethernet permite la sincronización en tiempo real entre múltiples ejes de movimiento. Por ejemplo, un sistema de transporte con varios VFD puede mantener una alineación perfecta mediante un sondeo de alta velocidad. Si bien el costo del hardware y la complejidad de la configuración son mayores, la riqueza de datos y la facilidad de monitoreo remoto a través de IIoT (Internet Industrial de las Cosas) justifican la inversión para instalaciones a gran escala.

Opinión de Expertos: Elegir su Estrategia de Control

La elección de un método de control VFD rara vez se trata de la capacidad máxima del variador y más del entorno de la aplicación. Por ejemplo, en un entorno con alta interferencia electromagnética (EMI), recomiendo encarecidamente evitar las señales analógicas de 0-10 V en favor de 4-20 mA o comunicación digital. Además, a medida que avanzamos hacia la "Fabricación Inteligente", la capacidad de extraer datos de diagnóstico a través de una red a menudo supera la simplicidad de un interruptor manual. Siempre priorice el método que equilibre la facilidad de mantenimiento con los requisitos de datos a largo plazo de la planta.

Escenarios de Aplicación Industrial

• Sistemas HVAC: Utilización de entradas analógicas de 4-20 mA de sensores de temperatura para modular las velocidades de los ventiladores para ahorrar energía.

• Redes de Transportadores: Implementación de control de velocidad sincronizado con EtherNet/IP en múltiples nodos de variadores en un centro logístico.

• Dosificación Química: Uso de entradas digitales de varias velocidades para cambiar entre caudales preestablecidos según los requisitos del lote.

• Estaciones de Bombeo Remotas: Aprovechamiento de Modbus RTU sobre RS-485 para monitorear la salud del variador y ajustar las velocidades desde un sistema SCADA central a kilómetros de distancia.
