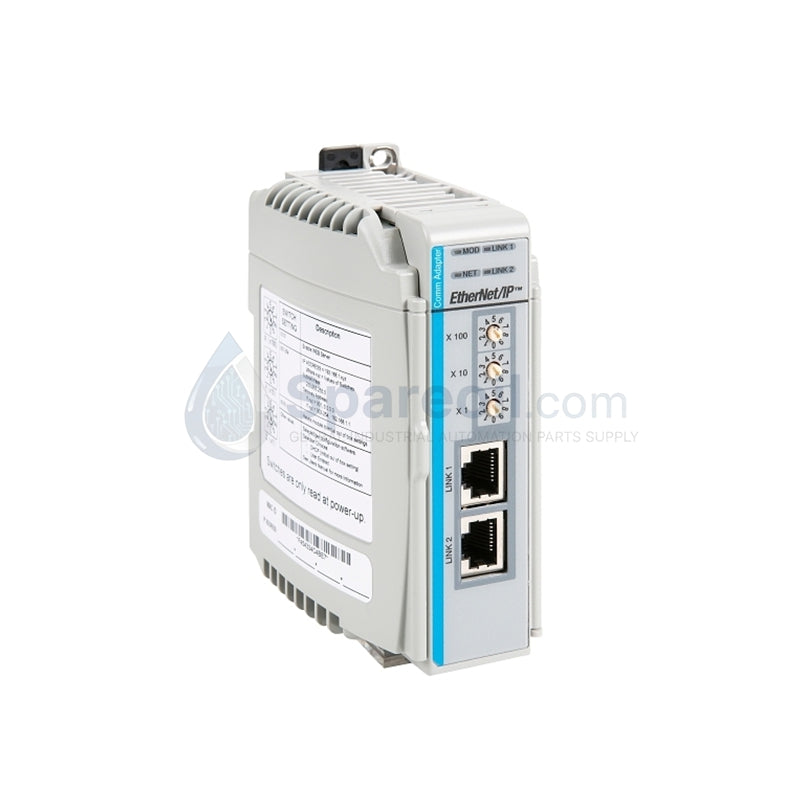

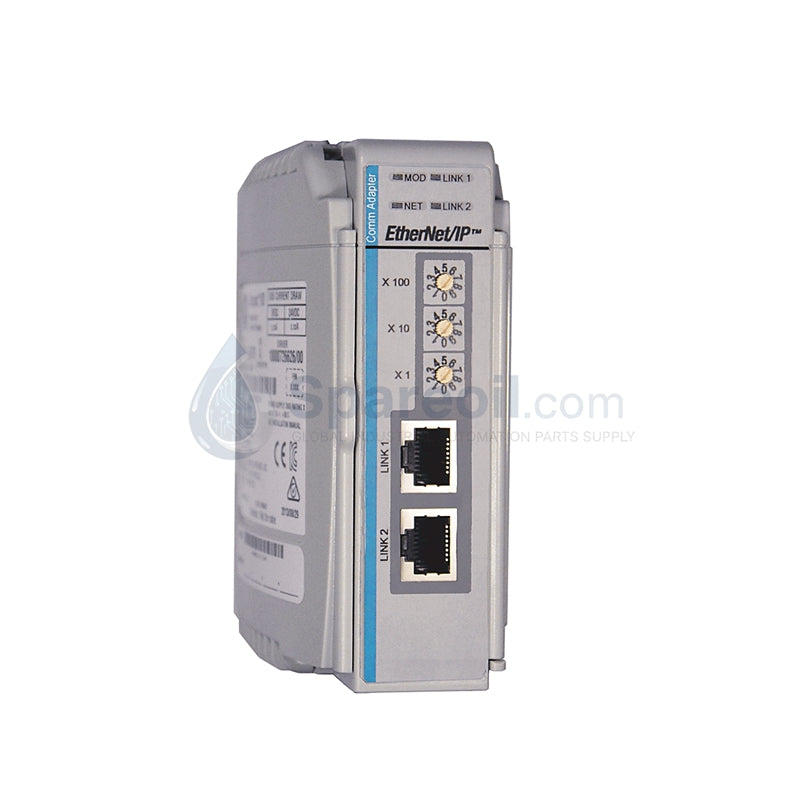

Adaptador EtherNet/IP de doble puerto | 1769-AENTR Allen-Bradley

Disponibilidad: 99 Quedan en stock

Descripción general del producto ElAllen-Bradley 1769-AENTRactúa como la puerta de enlace de comunicación de alta velocidad para los módulos 1769...

Código: 1769-AENTR

Manufacturer: Allen Bradley
Product No.: 1769-AENTR
Product Type: Módulos de E/S compactos
Product Origin: USA
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

ElAllen-Bradley 1769-AENTRactúa como la puerta de enlace de comunicación de alta velocidad para los módulos 1769 Compact I/O en una arquitectura distribuida. Permite que un controlador CompactLogix o MicroLogix 1500 administre bancos de E/S a través de una red EtherNet/IP, eliminando la necesidad de controladores localizados en cada gabinete. Con dos puertos Ethernet, este adaptador proporciona la infraestructura necesaria para topologías de red robustas basadas en anillos. Ofrecemos esta unidad en condiciones originales 100% nuevas, lo que garantiza una conectividad perfecta para sus requisitos de E/S remotas.

Especificaciones técnicas

El 1769-AENTR utiliza un diseño de doble puerto para admitir un cableado de red industrial flexible y un alto rendimiento de datos.

Parámetro	Detalle de la especificación
Fabricante	Allen-Bradley / Rockwell Automation
Número de catálogo	1769-AENTR
Velocidad de comunicación	10/100 Mbps (Autonegociación)
Protocolo de red	EtherNet/IP
Puertos	2 Ethernet (RJ45)
Capacidad del módulo	Admite hasta 8 módulos 1769 Compact I/O
Voltaje de entrada	24 V CC nominal
Consumo de corriente	500 mA a 5 V CC
Direccionamiento	IP estática o DHCP
Dimensiones	118 x 35 x 87 mm
Temperatura de funcionamiento	0°C a +60°C (32°F a +140°F)

Ventajas de ingeniería

El 1769-AENTR resuelve complejos desafíos de cableado y aumenta el tiempo de actividad del sistema a través de un soporte nativo para rutas de red redundantes y distribución modular.

Resistencia del anillo a nivel de dispositivo (DLR): El diseño de doble puerto permite la topología DLR. En caso de una falla de un solo cable o una interrupción en el anillo, el adaptador mantiene la comunicación a través de la ruta alternativa, evitando una interrupción total del sistema y asegurando una producción continua.
E/S distribuidas rentables: Al usar el 1769-AENTR, puede colocar los módulos de E/S más cerca de los sensores y actuadores de campo. Esto reduce significativamente los tendidos de cables multipolares de larga distancia y minimiza la degradación de la señal asociada con el cableado analógico.
Integración perfecta: El software Logix Designer (Studio 5000) reconoce el 1769-AENTR de forma nativa. Usted configura la E/S remota como si fuera local para el controlador, simplificando la base de datos de etiquetas y el proceso de mapeo de E/S.
Opciones de direccionamiento versátiles: El módulo admite el direccionamiento IP estático a través de interruptores giratorios o la configuración de DHCP basada en software. Esta flexibilidad permite a los equipos de mantenimiento reemplazar módulos rápidamente sin necesidad de herramientas de programación especializadas en la planta.
Aislamiento galvánico del backplane: El adaptador cuenta con un aislamiento de 750 V CC entre los puertos de red y el backplane del sistema. Esto protege la red de comunicación del ruido eléctrico y los bucles de tierra que se originan a nivel del cableado de campo.

Preguntas frecuentes

¿El 1769-AENTR requiere una fuente de alimentación 1769 separada?

El 1769-AENTR alimenta la lógica interna, pero requiere una fuente de alimentación 1769-PA2, 1769-PB2 o 1769-PA4 para proporcionar energía de bus a los módulos de E/S conectados en el rack.
¿Cuántos módulos puedo conectar a un 1769-AENTR?

Un solo adaptador 1769-AENTR admite un máximo de 8 módulos Compact I/O. Asegúrese de que su fuente de alimentación pueda manejar el consumo total de corriente de los 8 módulos.
¿Puedo usar este adaptador con un MicroLogix 1500?

Aunque el 1769-AENTR puede alojar módulos 1769, actúa como esclavo de Ethernet/IP. Un MicroLogix 1500 requeriría una interfaz Ethernet (como un 1761-NET-ENI) y suficiente capacidad lógica para gestionar nodos de E/S remotos, aunque está diseñado principalmente para el control CompactLogix.
¿Cuál es la función de los dos puertos Ethernet?

Los puertos funcionan como un switch interno. Puede conectar varios adaptadores 1769-AENTR en cadena de forma lineal o cerrar el bucle para formar un DLR (anillo a nivel de dispositivo) para la redundancia de red.
