Descripción general del producto

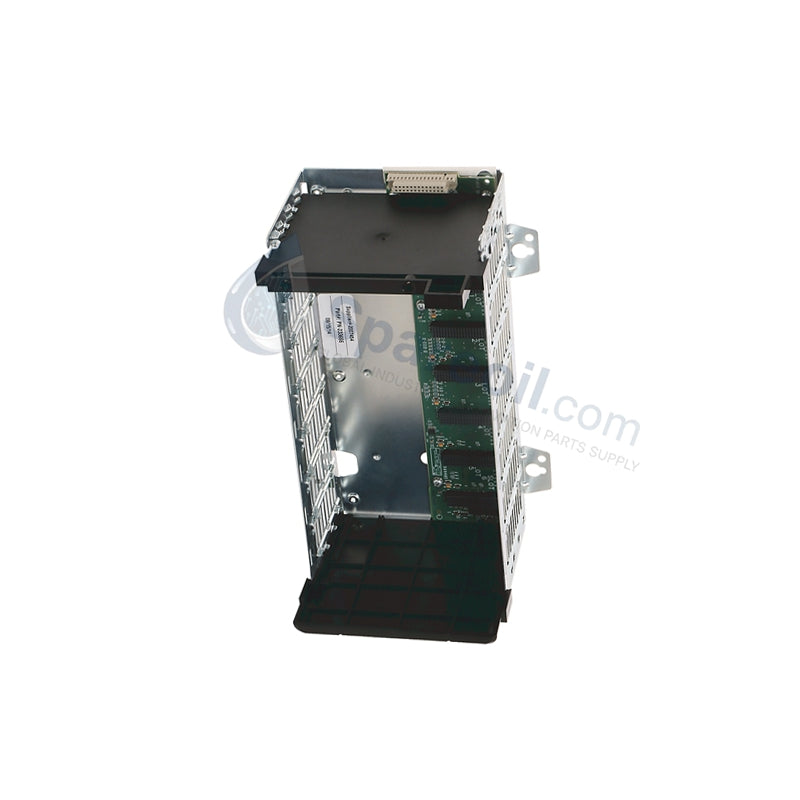

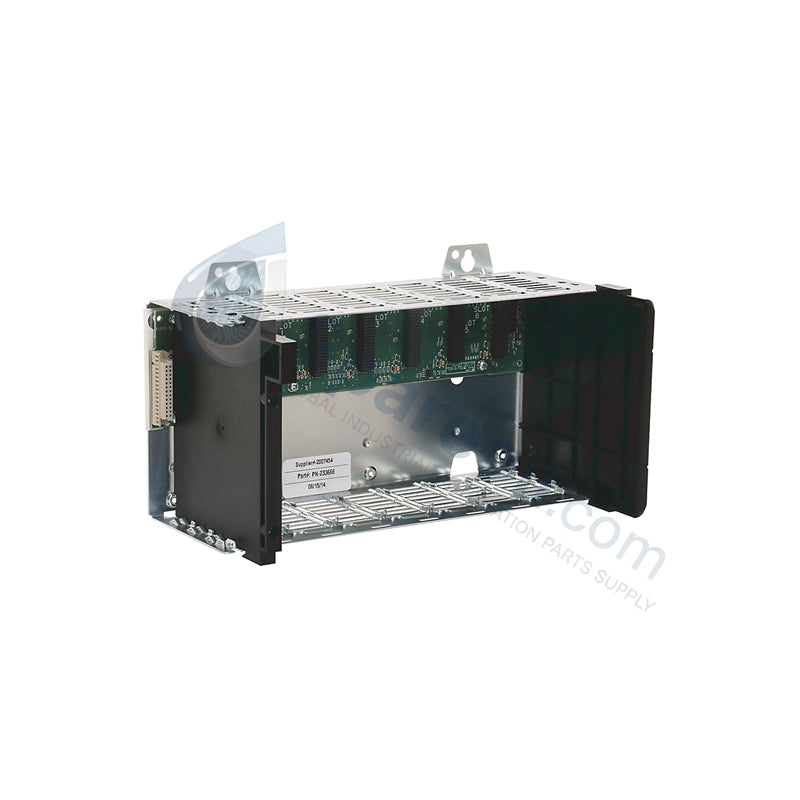

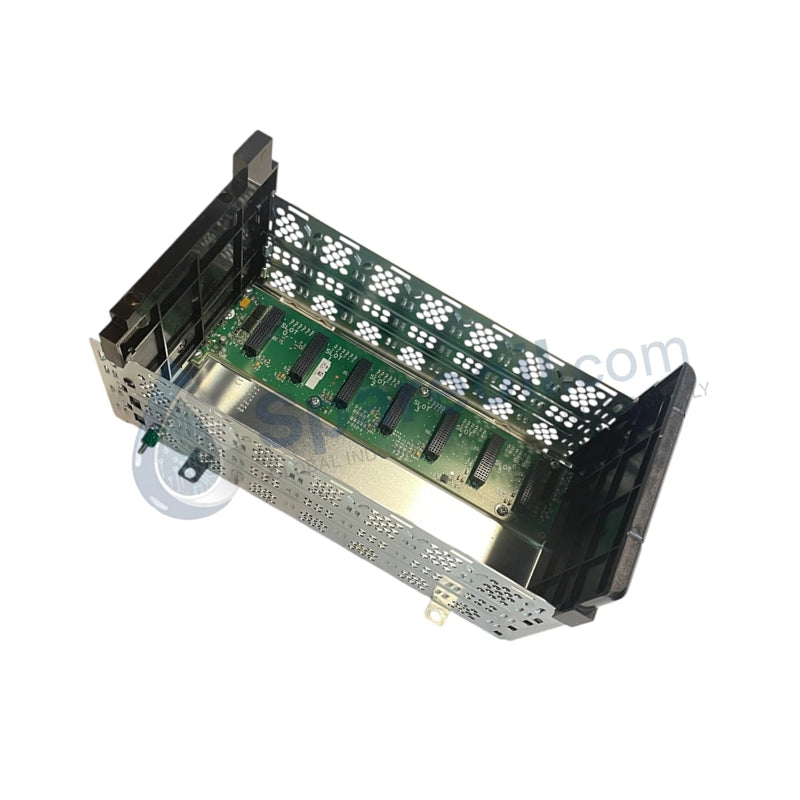

El Allen-Bradley 1756-A7 establece la base física y eléctrica para los ensamblajes de automatización modular ControlLogix. Este chasis estándar de 7 ranuras proporciona la infraestructura de datos de alta velocidad y las rutas de alimentación integradas necesarias para vincular procesadores centrales, puentes de comunicación de red y módulos de E/S locales o remotos en un sistema de control unificado. Proporciona sincronización de comunicación de alta velocidad a través del backplane para manejar aplicaciones industriales avanzadas como control de procesos, movimiento de alta velocidad y seguridad de máquinas. Para garantizar la longevidad total del hardware y la seguridad completa del sistema, esta oferta proporciona solo equipos de chasis Serie B 100% nuevos y sellados de fábrica.

Especificaciones técnicas

Ventajas de ingeniería

Este chasis estándar resuelve los cuellos de botella de energía de alta densidad en paneles de control complejos al suministrar hasta 15 Amperios de corriente continua a través de sus trazas de backplane de 5.1V. Este alto umbral de energía permite a los ingenieros poblar las 7 ranuras con componentes que consumen mucha energía, incluidos controladores de movimiento multieje y puentes Ethernet industriales, sin encontrar caídas de voltaje ni requerir tomas de corriente auxiliares. El diseño de montaje en panel de estilo abierto cuenta con 2 pestañas de montaje rígidas superiores y 2 inferiores, que aseguran el pesado ensamblaje modular contra fuerzas industriales severas y vibraciones de maquinaria pesada dentro de los centros de control de motores.

El backplane de comunicación de alta velocidad enruta paquetes de datos deterministas sin problemas entre ranuras adyacentes, evitando los límites de latencia asociados con los cables de cobre externos. Esta estructura de enrutamiento interno aísla el bus de datos de la interferencia electromagnética (EMI) de alta frecuencia ambiental que irradia desde los variadores de frecuencia (VFD) cercanos y la maquinaria de fabricación pesada. Los constructores de sistemas instalan el módulo de fuente de alimentación compatible (como el 1756-PA72 o el 1756-PB75) directamente en el lado izquierdo del marco del chasis, minimizando el consumo de espacio del gabinete y estableciendo una conexión eléctrica sin herramientas a los rieles de alimentación del backplane.

Preguntas frecuentes

• ¿Se puede montar el chasis 1756-A7 dentro de una caja de control exterior sin ventilación?

  No. Este chasis tiene una clasificación de cerramiento de estilo abierto y genera energía térmica interna cuando está completamente cargado con módulos PLC activos. Para cumplir con las pautas de seguridad y cumplimiento ambiental, debe instalar el chasis dentro de un gabinete de control industrial protegido que mantenga temperaturas de funcionamiento ambientales entre 0 y 60 grados Celsius con niveles de humedad sin condensación.

• ¿Este chasis de 7 ranuras requiere una asignación de ranura específica para la CPU ControlLogix principal?

  No. La arquitectura ControlLogix utiliza una filosofía de diseño completamente flexible e independiente de la ranura. Puede insertar el controlador programable principal, los módulos de comunicación o las tarjetas de E/S en cualquiera de las 7 ranuras disponibles. Esta flexibilidad de diseño permite a los diseñadores de sistemas optimizar sus rutas internas de cableado y espaciado de paneles basándose en planos específicos del sitio.

• ¿Qué opciones tiene si su aplicación de campo supera el marco de 7 ranuras?

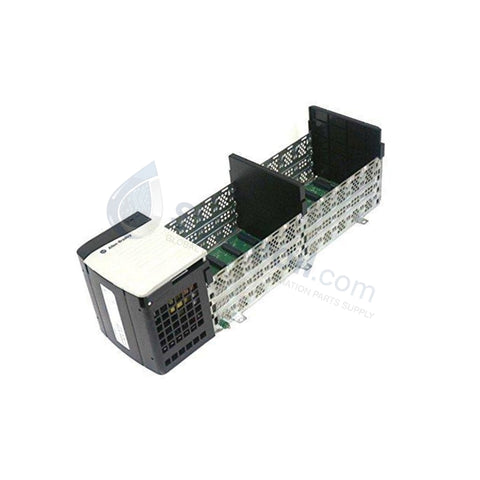

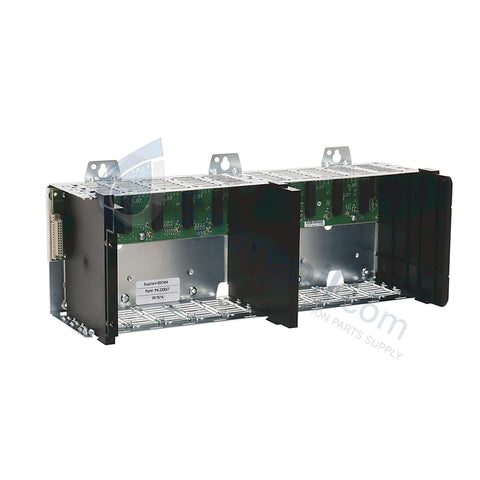

  La plataforma modular permite una sencilla escalabilidad y expansión. Puede actualizar el diseño local a una huella de hardware más grande eligiendo un modelo alternativo, como el chasis 1756-A10 (10 ranuras), 1756-A13 (13 ranuras) o 1756-A17 (17 ranuras). Alternativamente, puede usar un módulo de puente de red ControlLogix en una de las ranuras existentes para conectar este rack local a configuraciones de chasis de E/S remotos separados a través de un bucle de red EtherNet/IP distribuido.
