T8403 ICS Triplex Trusted TMR Hoja de datos y manual técnico

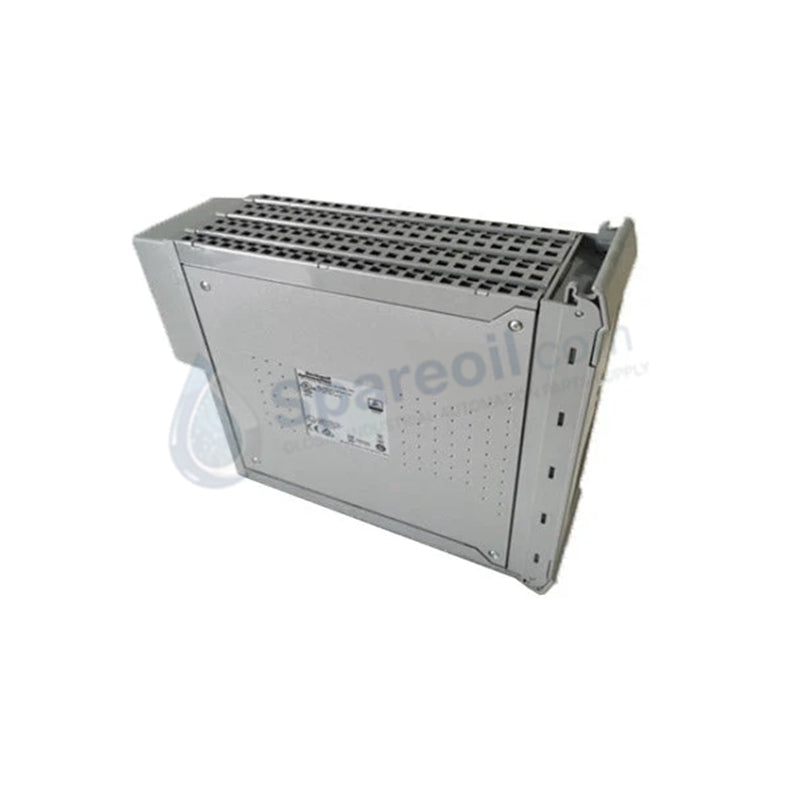

Módulo de entrada digital ICS Triplex T8403 Trusted TMR de 24 V CC

Módulo de entrada digital ICS Triplex T8403 Trusted TMR de 24 V CC

Disponibilidad: 20 Quedan en stock

Módulo de entrada digital ICS Triplex T8403 de la serie Trusted TMR El ICS Triplex T8403, también catalogado como el...

Código: T8403

Manufacturer: ICS Triplex
Product No.: T8403
Product Type: Módulos de entrada digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de entrada digital ICS Triplex T8403 de la serie Trusted TMR

El ICS Triplex T8403, también catalogado como el Módulo de Entrada Digital T8403, funciona como un componente de hardware dedicado para la adquisición de señales de alta integridad dentro de las plataformas de seguridad Trusted TMR.

Especificaciones de hardware

Parámetro	Especificación
Modelo	T8403
Marca	ICS Triplex
Origen	Especificación de estándar industrial
Peso	0,7 kg
Dimensiones	142 mm × 92 mm × 54 mm
Temperatura de funcionamiento	-20 grados Celsius a +60 grados Celsius
Consumo de energía	6 W
Tensión de entrada	24 VCC
Tensión de aislamiento	1500 VCC (puerto a sistema)
Material de la carcasa	Aleación de aluminio de alta resistencia

Redundancia modular triple (TMR) y ejecución a prueba de fallos

La arquitectura de hardware ICS Triplex T8403 utiliza una arquitectura de redundancia modular triple (TMR) 2oo3 para garantizar la integridad continua del procesamiento de la señal. Tres canales de entrada independientes procesan señales de 24 VCC entrantes en paralelo. El módulo emplea un mecanismo interno de votación de hardware donde el estado físico de las entradas se somete a una comparación continua. Si un solo canal diverge debido a una falla eléctrica o lógica, los dos canales operativos restantes mantienen el sistema instrumentado de seguridad (SIS) en un estado controlado sin interrupción del proceso. El aislamiento galvánico mide 1500 VCC entre el circuito de campo de entrada y la placa posterior del sistema interno, evitando que el ruido eléctrico de modo común o los potenciales de sobretensión comprometan la lógica de seguridad. El diseño implementa una ejecución estricta de estado a prueba de fallos, lo que garantiza que, en caso de una falla interna del hardware, el módulo vuelva a una condición segura predeterminada de acuerdo con los requisitos de certificación SIL3.

Preguntas frecuentes

P: ¿Se puede reemplazar el módulo T8403 mientras el sistema de seguridad está funcionando activamente?

R: Sí, el T8403 admite el reemplazo en caliente. Los conectores físicos de la placa posterior permiten la extracción e inserción del módulo sin necesidad de un apagado completo del procesador o del rack de E/S asociado.

P: ¿Cómo maneja el módulo las discrepancias de señal entre los canales TMR?

R: El circuito de diagnóstico integrado realiza comparaciones continuas entre canales. Si uno de los tres canales informa un valor de señal que se desvía del voto mayoritario, el sistema registra una falla de diagnóstico mientras mantiene el estado de salida correcto en función de los canales funcionales restantes.

Pautas de instalación en campo

Asiento de la placa posterior: Asegúrese de que la placa posterior Trusted esté desenergizada antes de la instalación inicial para evitar arcos transitorios. Alinee el módulo con los rieles guía y asegúrese de que los conectores traseros estén completamente asentados para mantener la integridad del contacto eléctrico.
Blindaje y puesta a tierra: El cableado de campo debe utilizar cables de par trenzado blindados. Termine los blindajes en la barra de tierra común designada dentro del gabinete para mitigar la interferencia electromagnética (EMI). No deje los blindajes de los cables flotando en el extremo del módulo.
Gestión térmica: Mantenga una distancia mínima de 50 mm por encima y por debajo del módulo para permitir una refrigeración por convección adecuada, ya que se produce disipación de energía interna bajo carga.
Terminación del cableado: Apriete todos los tornillos de los terminales al límite de par especificado por el fabricante. Verifique que no haya hilos expuestos más allá del bloque de terminales para evitar cortocircuitos entre las líneas de entrada de 24 VCC adyacentes.
