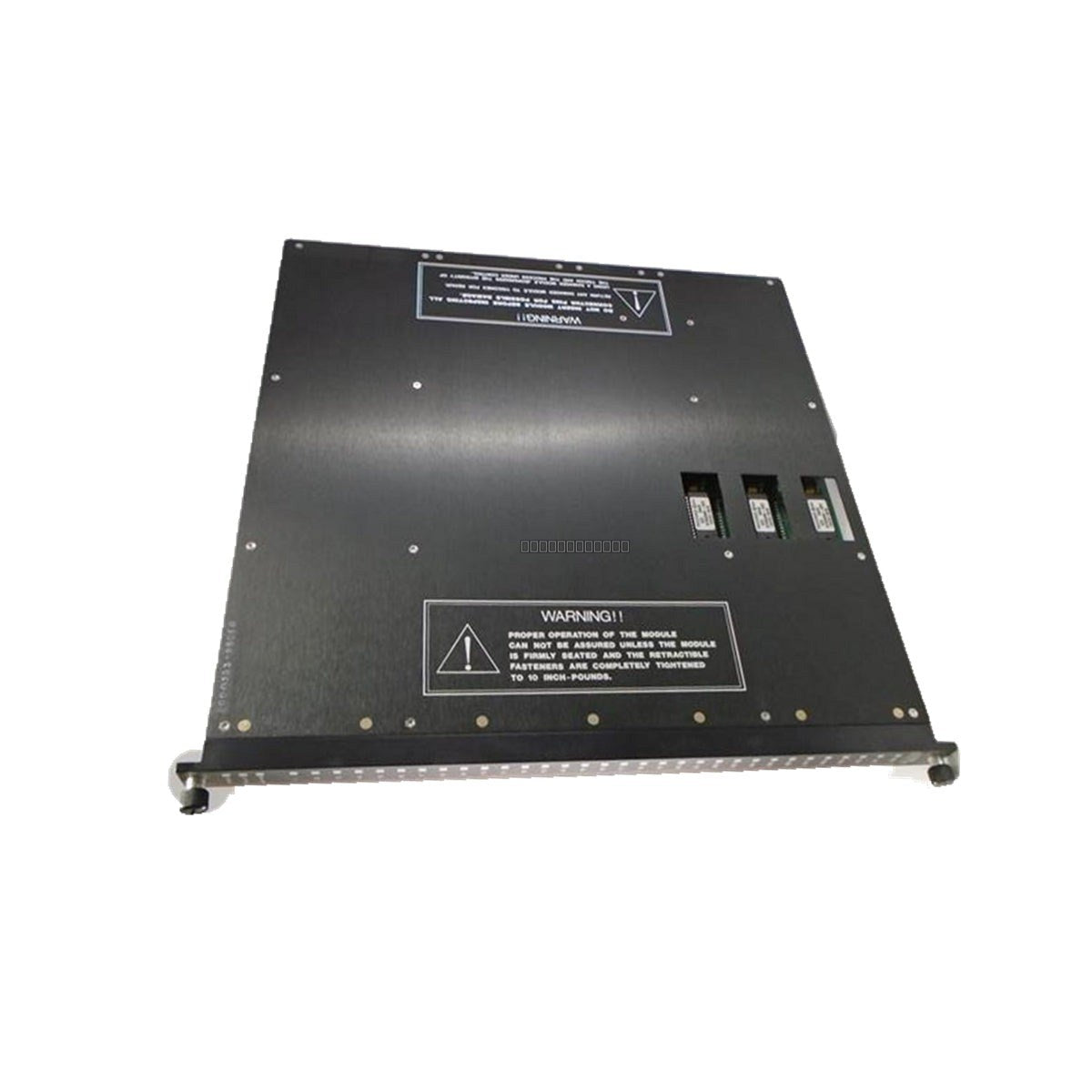

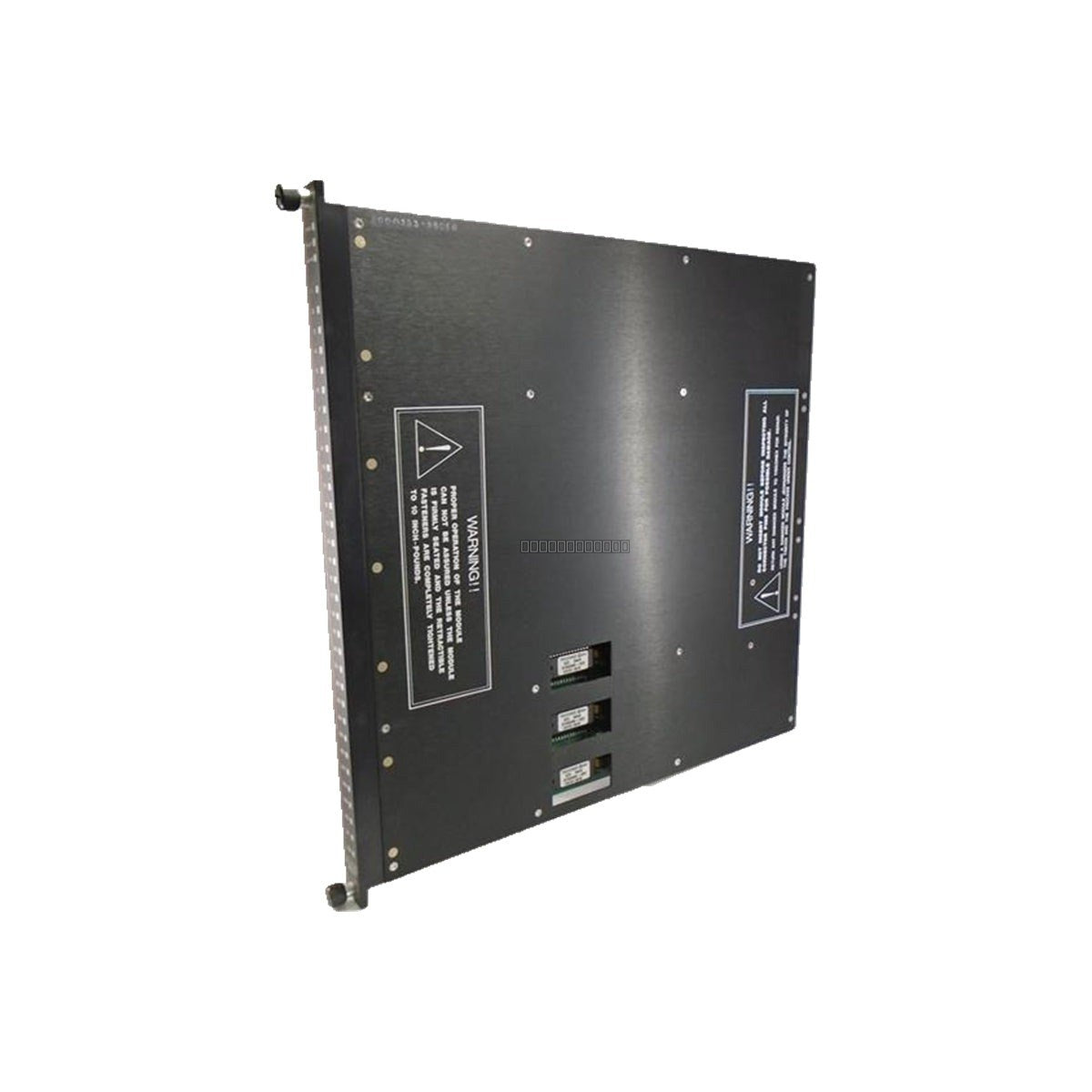

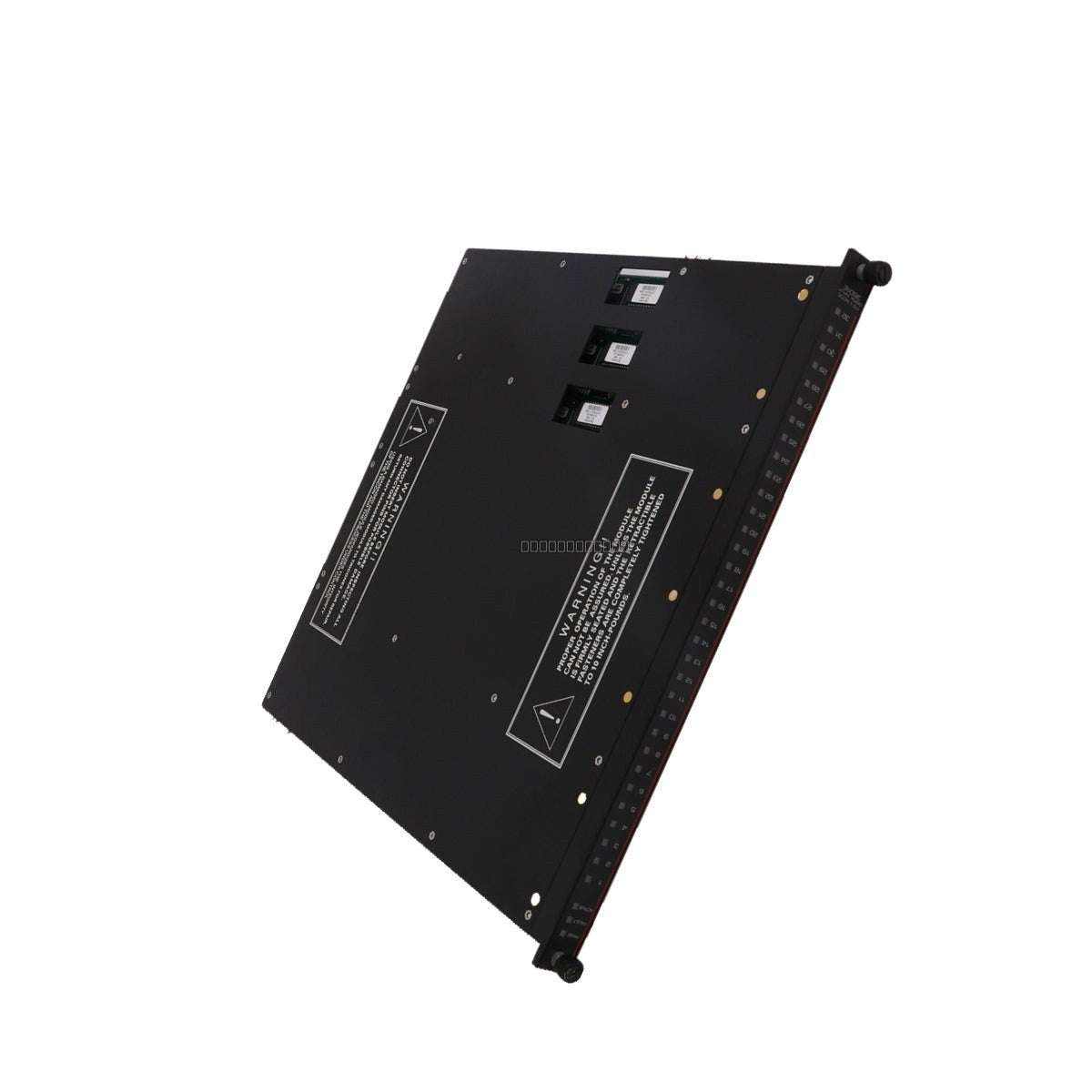

Módulo de entrada digital de 32 canales Invensys Triconex 3501E

Módulo de entrada digital Invensys Triconex 3501E

Disponibilidad: 7 Quedan en stock

DescripciónEl Triconex 3501E es un módulo de entrada digital de alta densidad diseñado para el sistema de seguridad de triple...

Código: 3451

Manufacturer: Triconex
Product No.: 3451
Product Type: Módulo de entrada digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 2800g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción

El Triconex 3501E es un módulo de entrada digital de alta densidad diseñado para el sistema de seguridad de triple redundancia modular (TMR) de Triconex. Con 32 puntos de entrada aislados, este módulo está diseñado para interactuar con señales de campo de 115 VCA/VCC, lo que lo convierte en un componente esencial para monitorear dispositivos discretos críticos como interruptores de límite y pulsadores. En sectores industriales exigentes como la refinación de petróleo, la generación de energía y el procesamiento químico, el 3501E garantiza el máximo tiempo de actividad del proceso a través de su arquitectura tolerante a fallas. Al utilizar aislamiento avanzado punto a punto y un procesamiento de señal riguroso, este módulo elimina eficazmente la interferencia de modo común y evita que las fallas eléctricas del lado del campo afecten al controlador lógico central.

Características

Configuración de entrada digital de alta densidad de 32 canales.
Arquitectura de Triple Redundancia Modular (TMR) para aplicaciones de seguridad de alta disponibilidad.
Admite señales de entrada nominales de 115 VCA/VCC.
Robusto aislamiento óptico (1500 VCC a 2500 VCC) por canal.
Rutinas de autodiagnóstico integradas para monitoreo de estado en tiempo real.
Diseño compatible con SIL 3 para bucles de seguridad críticos.

Aplicaciones

El 3501E se utiliza ampliamente en entornos críticos para la seguridad, incluyendo:

Sistemas de parada de emergencia (ESD).
Sistemas de monitoreo de incendios y gases (F&G).
Sistemas de control de turbinas y gestión de quemadores.
Monitoreo de procesos de alta integridad en plantas químicas y petroquímicas.

Especificaciones Técnicas

Modelo	3501E
Tipo de Módulo	Entrada Digital (DI)
Puntos de Entrada	32 Canales, Aislados
Voltaje Nominal	115 VCA/VCC
Rango de Voltaje de Entrada	90-155 VCA/VCC
Rango de Frecuencia	47-63 Hz
Corriente de Entrada	6-9 mA
Consumo de Energía	2.9 W
Aislamiento de Puntos	1500 VCC a 2500 VCC
Temperatura de Funcionamiento	0 a 60 grados C

Directrices de Instalación

Asegúrese de que el chasis Triconex esté apagado antes de insertar o retirar el módulo 3501E.
Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD) para evitar daños a los componentes internos sensibles.
Asegure un asiento adecuado en la ranura del backplane para mantener la conectividad eléctrica para el bus TMR.
Utilice cables blindados para las entradas de campo para minimizar la interferencia EMI/RFI en entornos industriales con mucho ruido.
Verifique que la polaridad del cableado de campo coincida con la configuración del bloque de terminales antes de aplicar energía.
Mantenga una ventilación adecuada alrededor del chasis para garantizar el funcionamiento dentro del rango de temperatura especificado de 0 a 60 grados C.

Preguntas Frecuentes

¿Cuál es la función principal del módulo 3501E?
El 3501E es un módulo de entrada digital diseñado para monitorear 32 señales de campo discretas (115 VCA/VCC) y enviarlas a un controlador de seguridad Triconex TMR para su procesamiento.

¿Este módulo es adecuado para aplicaciones SIL 3?
Sí, el 3501E está diseñado para su uso en sistemas TMR que cumplen con los requisitos SIL 3, siempre que se instale y configure de acuerdo con el manual de seguridad del fabricante.

¿El módulo requiere energía externa para las entradas?
El 3501E monitorea las señales alimentadas por el campo; asegúrese de que sus dispositivos de campo estén alimentados dentro del rango de 90-155 VCA/VCC según lo especificado.
