Detalles del producto

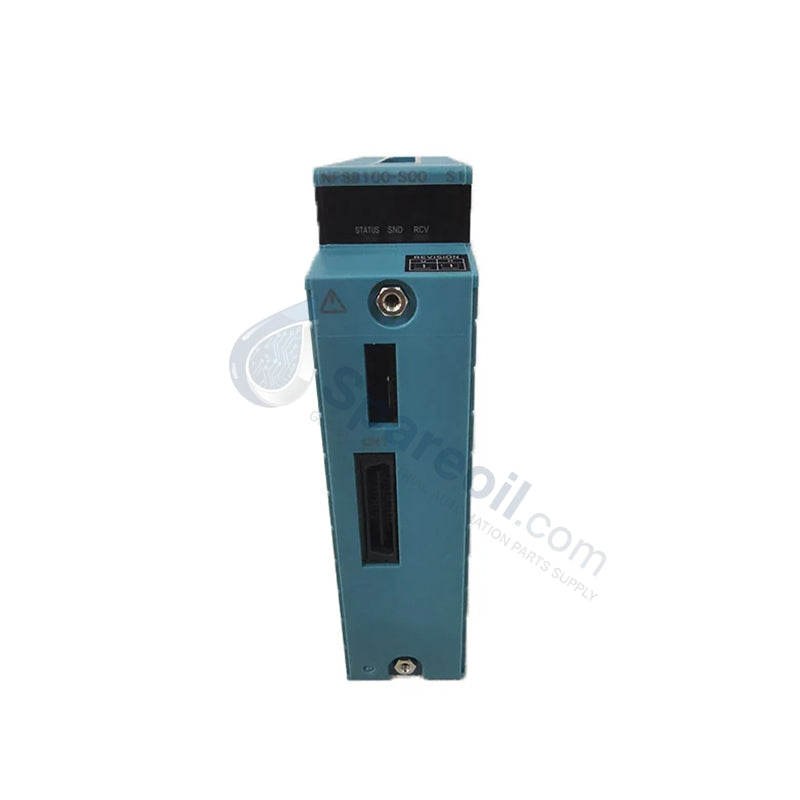

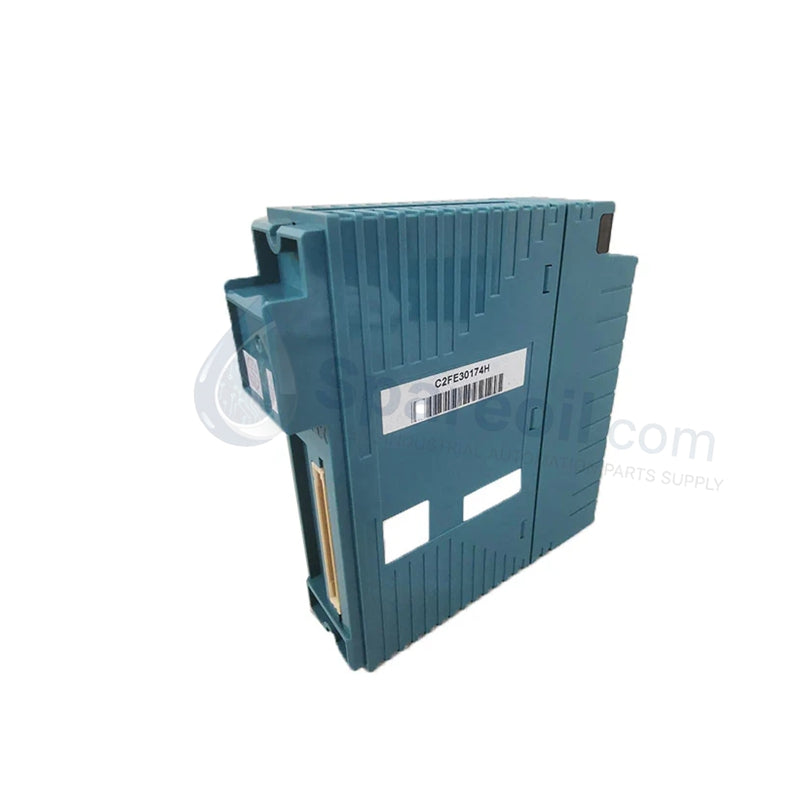

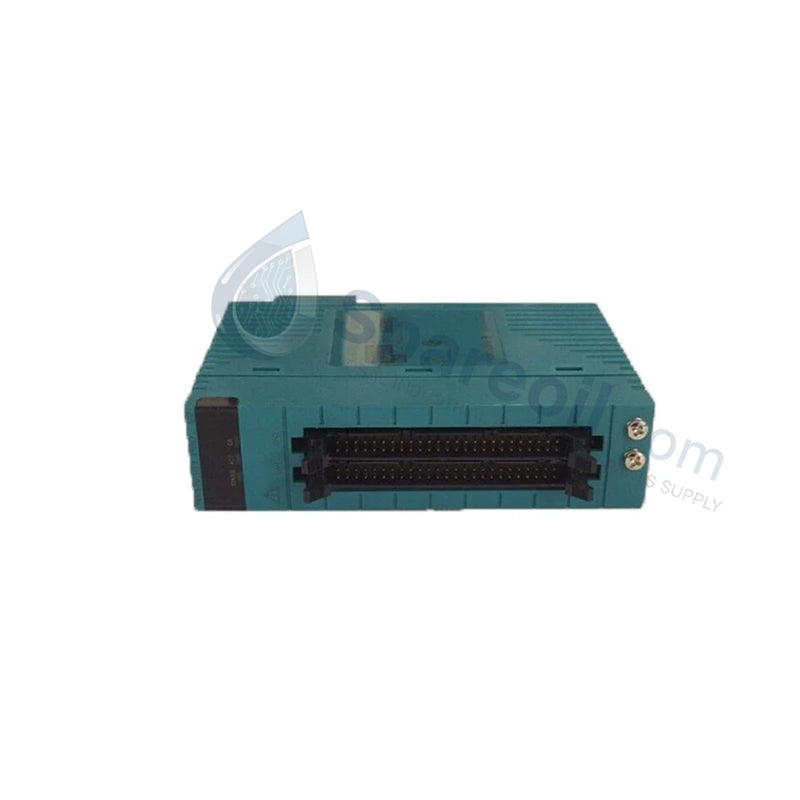

El Yokogawa NFSB100-S50 funciona como un Switch de Campo de Red de alto rendimiento y Módulo Repetidor de Bus SB específicamente diseñado para los Sistemas de Control Distribuido (DCS) CENTUM VP y STARDOM. Este módulo facilita el intercambio de datos determinístico y de alta velocidad entre controladores y unidades de E/S remotas. Suministramos esta unidad como 100% nueva y original, garantizando el más alto nivel de estabilidad de red para la infraestructura de automatización de misión crítica.

Descripción general del producto

El NFSB100-S50 sirve como un centro de comunicación de doble propósito, integrando conmutación Ethernet y repetición de Bus SB en un solo conjunto de grado industrial. Maneja velocidades de datos de hasta 128 Mbps en el Bus SB, proporcionando el ancho de banda necesario para configuraciones de E/S de alta densidad. Al gestionar rutas de comunicación redundantes tanto en el Bus SB como en las redes Ethernet, el NFSB100-S50 elimina los puntos únicos de fallo. Su robusta carcasa de aluminio y sus circuitos especializados protegen la red de control de interferencias eléctricas, convirtiéndolo en un pilar para la integridad de los datos en las industrias de procesos a gran escala.

Desglose del número de pieza

La serie NFSB100 sigue la codificación específica de Yokogawa para la integración de sistemas:

• NFSB100: Modelo base para el Switch de Campo de Red / Repetidor de Bus SB.

• -S50: Designa el tipo estándar con revisión de hardware y capacidades de interfaz específicas.

• SBT02: A menudo asociado con el bloque de terminales o el conjunto de interfaz de bus específico utilizado con este módulo.

Especificaciones técnicas

Ventajas de ingeniería

• Conteo determinista de alta velocidad: La velocidad del Bus SB de 128 Mbps garantiza que el controlador reciba los datos de campo con una latencia mínima. Este alto rendimiento permite al sistema ejecutar bucles de control complejos sin los cuellos de botella que se encuentran en las tecnologías de bus de campo estándar.

• Blindaje EMI superior: La carcasa de aluminio actúa como una jaula de Faraday, protegiendo la electrónica interna del ruido de alta frecuencia generado por los variadores de frecuencia (VFD) y los aparatos de conmutación pesados cercanos.

• Redundancia de red mejorada: El NFSB100-S50 admite configuraciones de bus dúplex. Si una ruta de comunicación experimenta una interrupción física o una pérdida de señal, el módulo cambia el tráfico de datos a la línea secundaria instantáneamente, evitando interrupciones del proceso.

• Gestión térmica: La robusta construcción metálica disipa eficientemente el calor generado durante el procesamiento de paquetes de alta velocidad. Este diseño garantiza un funcionamiento estable incluso cuando se monta en gabinetes de control densamente poblados donde el flujo de aire es limitado.

• Escalabilidad flexible: Este módulo se integra fácilmente en arquitecturas CENTUM VP y STARDOM. Admite una variedad de topologías de red, lo que permite la expansión de nodos de E/S sin rediseñar la red troncal de comunicación central.

Preguntas frecuentes

¿Qué cableado se requiere para los puertos Ethernet del NFSB100-S50?

Para un funcionamiento de 100 Mbps y 1 Gbps, utilice cableado UTP CAT5e o CAT6 blindado. Para garantizar la máxima inmunidad al ruido en entornos industriales, recomendamos utilizar cables Ethernet industriales de alta calidad con conectores con conexión a tierra.

¿El NFSB100-S50 requiere configuración manual de protocolo?

El módulo se integra directamente en el entorno de ingeniería de Yokogawa. El software CENTUM VP o STARDOM reconoce el módulo tras la instalación y gestiona la sincronización del protocolo, aunque las direcciones IP o los ID de bus específicos requieren asignación dentro de la base de datos del proyecto.

¿Puedo utilizar el NFSB100-S50 en una configuración de bus único (no redundante)?

Sí. Aunque el módulo está optimizado para redes redundantes de alta disponibilidad, funciona perfectamente en configuraciones de bus único. Esta flexibilidad le permite utilizar el mismo hardware en diferentes áreas de una planta, independientemente de los requisitos de redundancia local.

¿Cómo maneja el NFSB100-S50 las fluctuaciones de energía?

El módulo funciona con una fuente de alimentación estable de 24 VDC. Incluye filtrado interno para gestionar pequeñas ondulaciones de voltaje, pero recomendamos utilizar una fuente de alimentación industrial regulada para garantizar la fiabilidad a largo plazo y el cumplimiento de los estándares operativos de Yokogawa.
