Resumen del producto

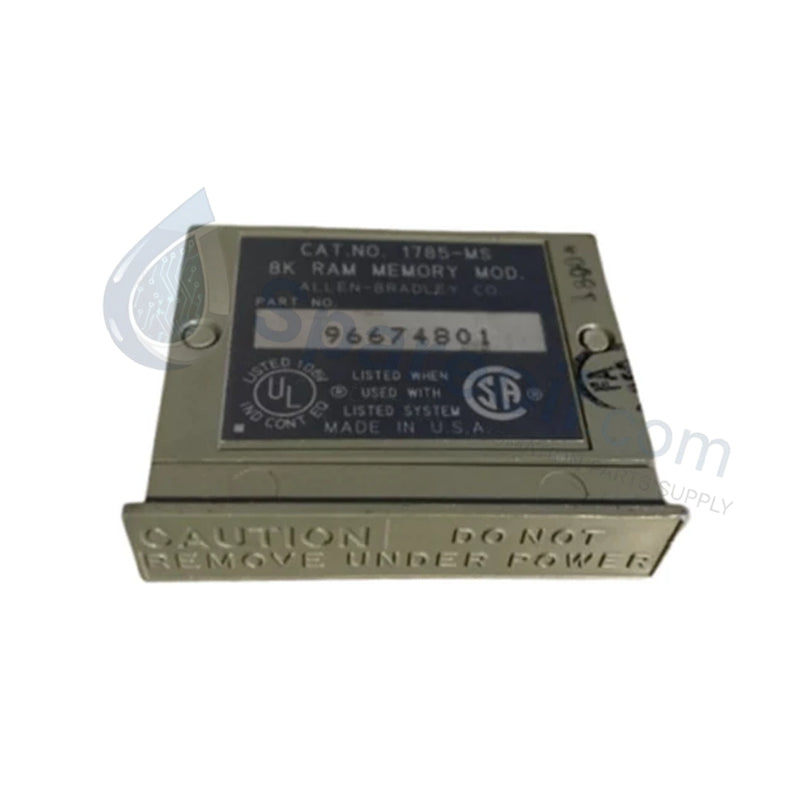

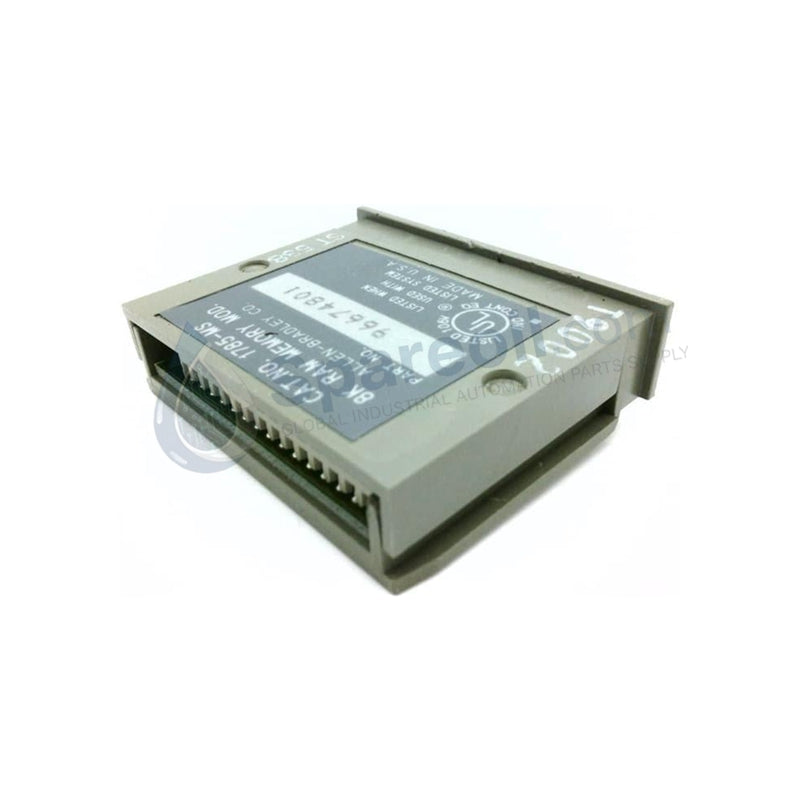

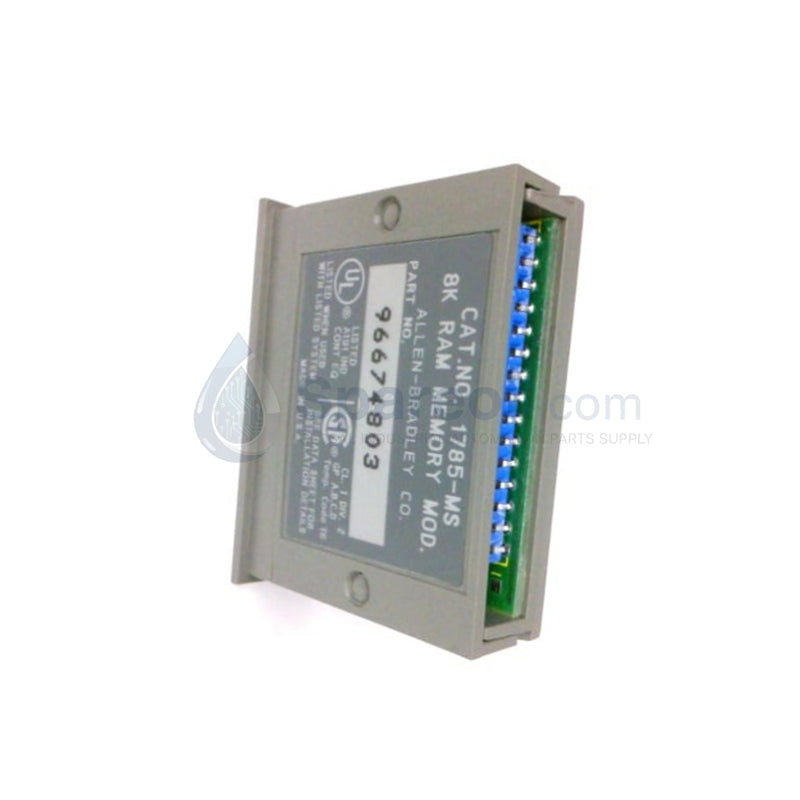

El Allen-Bradley 1785-MS funciona como un módulo de expansión de memoria RAM volátil enchufable diseñado específicamente para la plataforma clásica de controladores lógicos programables PLC-5, incluida la arquitectura PLC-5/15 Serie B. Este cartucho de hardware expande el espacio de trabajo de memoria nativo del procesador añadiendo 8 Kwords de RAM estática (SRAM) activa. Al deslizar este módulo directamente en la ranura de memoria integrada en la parte frontal de la CPU del PLC, los ingenieros pueden expandir un sistema base estándar de 6K palabras hasta un espacio de trabajo total de 14K palabras. Esta capacidad adicional permite al controlador ejecutar peldaños de lógica de bits más grandes, almacenar tablas de datos más profundas y procesar conjuntos complejos de instrucciones matemáticas requeridos por las líneas de producción de fábrica en expansión. Ofrecemos este componente exclusivamente como una unidad 100% nueva y original de fábrica para garantizar una alineación precisa de los pines y una sincronización de hardware perfecta.

Especificaciones técnicas

La siguiente tabla de ingeniería destaca las dimensiones estructurales, las clasificaciones de capacidad y los criterios de rendimiento eléctrico para el cartucho de expansión de memoria 1785-MS:

Ventajas de ingeniería

• Escala de capacidad volátil instantánea: El cartucho expande instantáneamente el límite de memoria activa del procesador sin requerir costosas actualizaciones del procesador o reconstrucciones completas del rack. Resuelve inmediatamente los fallos de límite de memoria (desbordamientos de CPU) al añadir nuevos racks de E/S o nodos DH+ remotos a un bucle de automatización heredado.

• Ejecución lógica de latencia cero: Debido a que el 1785-MS utiliza chips SRAM de alta velocidad en lugar de arquitecturas de memoria no volátil más lentas, el procesador host mantiene su tiempo de exploración de programa de lógica de bits óptimo de 2 ms por Kword. No introduce demoras de almacenamiento en búfer operativas, lo que preserva la ejecución rápida de enclavamientos de máquinas críticos en el tiempo.

• Protección contra escritura mediante puente de hardware: El módulo cuenta con un puente de hardware físico integrado que alterna un circuito de protección contra escritura cableado. Esta protección evita descargas de red no autorizadas, modificaciones de software remotas accidentales o sobrescrituras de bits desde interfaces hombre-máquina (HMI) no calibradas.

• Integración directa en la placa frontal: La tarjeta compacta se desliza sin esfuerzo en la ranura de expansión de memoria de carga frontal ubicada en la placa frontal principal del procesador PLC-5. Este diseño localizado elimina la necesidad de desmontar el backplane del chasis universal 1771 o desconectar los brazos de cableado del lado del campo durante las actualizaciones de memoria.

• Pines de contacto reforzados: Los pines de acoplamiento chapados en oro recubren la interfaz de conexión del módulo para resistir la oxidación y la corrosión de la superficie dentro de las envolventes de fábrica calientes y húmedas. Esta robusta arquitectura de conexión evita las caídas de conexión intermitentes inducidas por las fuertes vibraciones de la maquinaria y el movimiento físico continuo de la línea.

Preguntas frecuentes

• ¿El módulo de memoria 1785-MS retiene el programa de automatización almacenado si lo retiro de la placa frontal del procesador PLC-5?

  No. El 1785-MS utiliza una arquitectura de RAM estática (SRAM) volátil, lo que significa que requiere una polarización eléctrica constante para preservar las configuraciones de bits. Si extrae el módulo de la ranura del procesador host mientras no tiene alimentación, o si la batería principal del chasis 1770-XY se agota por completo, la tarjeta pierde sus registros de datos instantáneamente.

• ¿Qué procedimiento de instalación específico debo seguir para evitar la pérdida del programa durante la actualización?

  Debe apagar el chasis de E/S 1771 completamente antes de insertar el cartucho 1785-MS en la ranura de la CPU para evitar arcos eléctricos o daños en los componentes. Asegúrese de que una batería de respaldo de litio 1770-XY nueva permanezca instalada en el procesador para mantener la memoria del programa base existente mientras la alimentación principal del rack está apagada.

• ¿Puedo utilizar la tarjeta 1785-MS dentro de controladores PLC-5 mejorados más nuevos como el 1785-L20 o el 1785-L40?

  No. El 1785-MS está diseñado principalmente para plataformas Classic PLC-5 como las unidades 1785-LT (PLC-5/15) Serie B. Los procesadores PLC-5 mejorados o ControlNet más nuevos cuentan con arquitecturas de memoria física diferentes y, en su lugar, utilizan cartuchos de expansión EEPROM no volátiles de mayor capacidad, como el 1785-ME32 o el 1785-M100.
