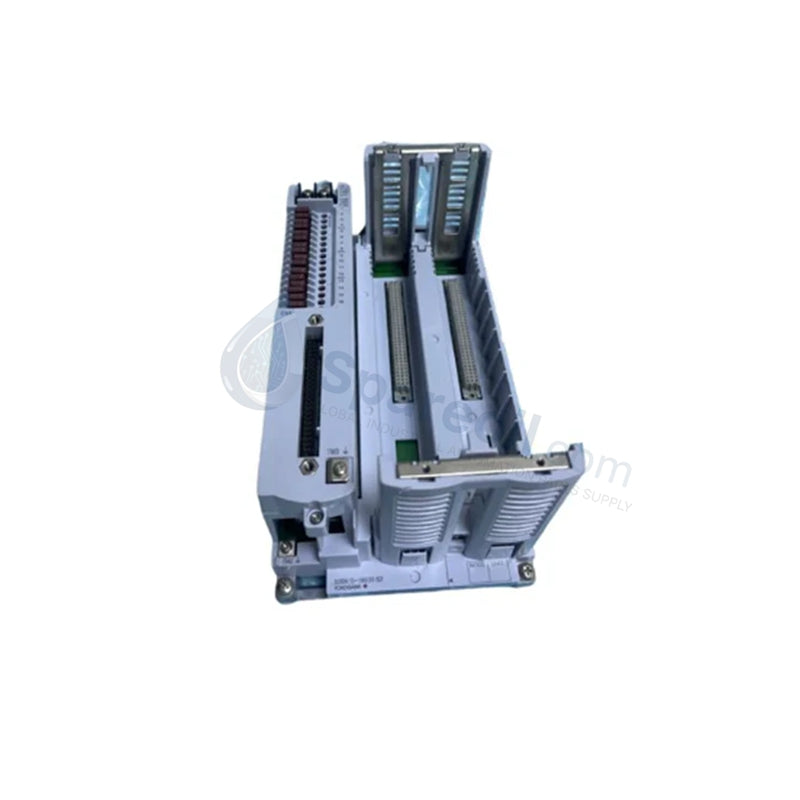

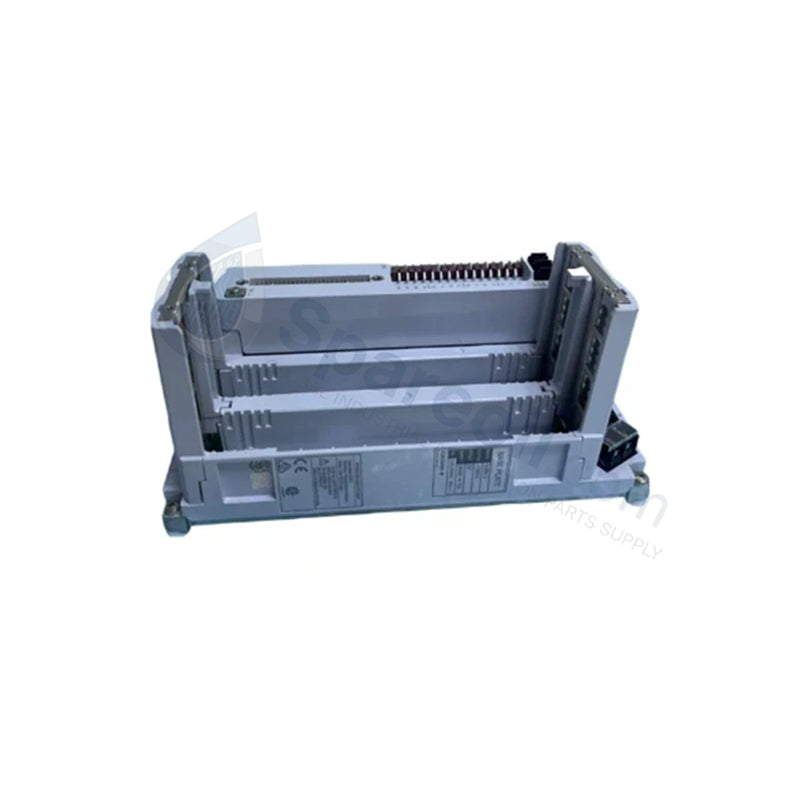

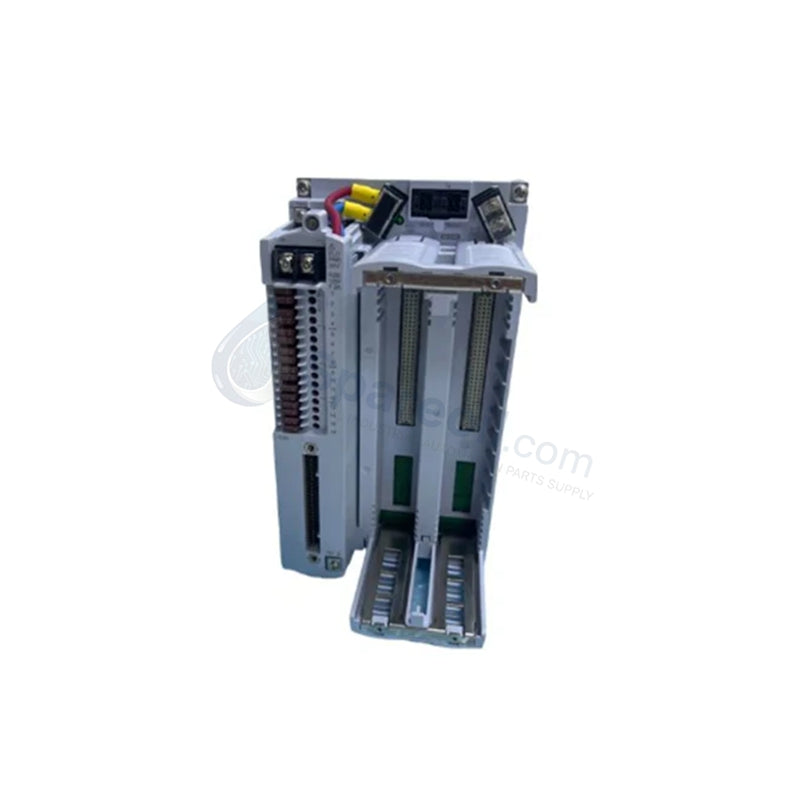

Unidad de interfaz de las series ProSafe-RS / CENTUM de Yokogawa S2BN1D-19030

El Yokogawa S2BN1D-19030, también catalogado como la unidad base del módulo de E/S S2BN1D, funciona como un componente de hardware dedicado para la gestión de la conexión de dispositivos de campo y la comunicación de bus interno dentro de las plataformas ProSafe-RS y CENTUM VP.

Especificaciones de hardware

Parámetro Especificación
Modelo S2BN1D-19030 (Estilo S2)
Marca Yokogawa
Origen Japón
Peso 1,5 a 2,0 kg según los accesorios estructurales finales
Dimensiones 190 mm de alto x 300 mm de ancho
Temperatura de funcionamiento 0 a 55 grados C
Distribución de energía Distribución de bus interno de 5 VDC y 24 VDC suministrada desde la fuente del nodo
Capacidad de canal/ranura Marco de asignación de 16 canales compatible con configuraciones de E/S simples o redundantes
Interfaz del sistema de destino Enlaces de unidad N-I/O e interfaces de módulo FIO (E/S de campo)
Red de bus interno Rutas de comunicación de backplane ESB / Optical-ESB
Montaje mecánico Montaje de seguimiento de riel DIN estándar o montaje en pared plana (diseño de tornillos M4 x 4)
Gestión de refrigeración Configuración de refrigeración por flujo de aire de convección natural
Humedad de funcionamiento 5% a 95% RH, sin condensación

Propiedades de instrumentación de control de procesos y DCS

El Yokogawa S2BN1D-19030 establece una arquitectura eléctrica dedicada de 16 canales que separa los bucles de campo externos de los sistemas lógicos centrales sensibles. La placa enruta las señales de alimentación y comunicación directamente a través de las rutas internas del backplane, protegiendo la red de caídas de voltaje y degradación de la señal. Cuando se conecta a una red de seguridad ProSafe-RS, la ruta de hardware mantiene un aislamiento limpio de canal a canal y un enrutamiento claro a los terminales N-I/O primarios. Esto garantiza un procesamiento preciso de la señal y evita que la interferencia de alta frecuencia afecte las líneas de procesamiento adyacentes.

Preguntas frecuentes

P: ¿Cómo maneja la placa base la distribución de la señal al pasar de configuraciones de E/S simples a redundantes?

R: El diseño físico de la placa tiene trazas de cableado integradas que conectan dos módulos de E/S coincidentes a la misma sección de terminal de campo de 16 canales. Esta conexión paralela interna permite que los módulos redundantes supervisen o accionen los bucles de campo simultáneamente sin necesidad de cableado de puente externo o cambios de terminal.

P: ¿Cuáles son los requisitos de instalación con respecto a la orientación física y los espacios de refrigeración?

R: La placa base debe instalarse verticalmente en un riel DIN o en el panel posterior de un gabinete para permitir la refrigeración por convección natural. Bloquear las zonas libres por encima o por debajo de la fila de módulos detiene la disipación de calor, lo que puede provocar que las temperaturas internas de los componentes superen el límite de funcionamiento de 55 grados C.

P: ¿Se pueden instalar módulos de E/S CENTUM XL o micro-XL heredados en esta unidad base?

R: No. Las pistas de la placa y las alineaciones de las ranuras físicas están diseñadas exclusivamente para las dimensiones estándar de los módulos FIO y N-I/O. Intentar colocar tarjetas de generaciones anteriores dañará los pines chapados en oro del conector del backplane.

Pautas de instalación en campo

  • Fijación mecánica del chasis: Encaje la unidad de forma segura en un perfil de riel DIN estándar o atorníllela a una pared plana con tornillos M4 x 4. Verifique que la fila de módulos esté nivelada para evitar una tensión desigual en los conectores internos del backplane.
  • Conexión a tierra: Pase un conductor de cobre grueso desde el terminal de tierra de la placa base directamente a la barra colectora de tierra de la instrumentación maestra. Una conexión a tierra adecuada es fundamental para evitar que el ruido de modo común y la EMI parásita corrompan las rutas de señal de bajo voltaje.
  • Prácticas de separación de cables: Encamine los cables de alimentación de CA de alto voltaje a través de conductos de cables separados. Manténgalos aislados de las líneas de E/S de bajo voltaje de 16 canales y de los cables de bus ESB internos para evitar el acoplamiento de ruido inductivo.
  • Integridad de la configuración de ranuras: Rellene todas las ranuras de acuerdo con los diagramas de cableado del proyecto antes de aplicar energía. Asegúrese de que las tarjetas especializadas, como los módulos de comunicación, se coloquen solo en las ranuras designadas para evitar errores de configuración del sistema.
