SAI143-H53/A4D00 Yokogawa FIO Hoja de datos y Manual técnico

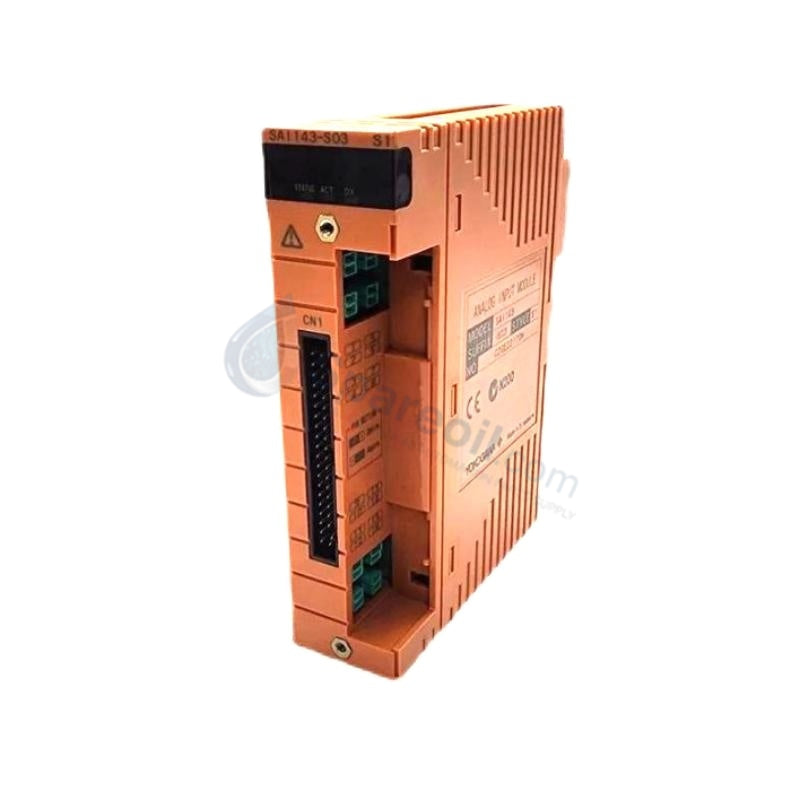

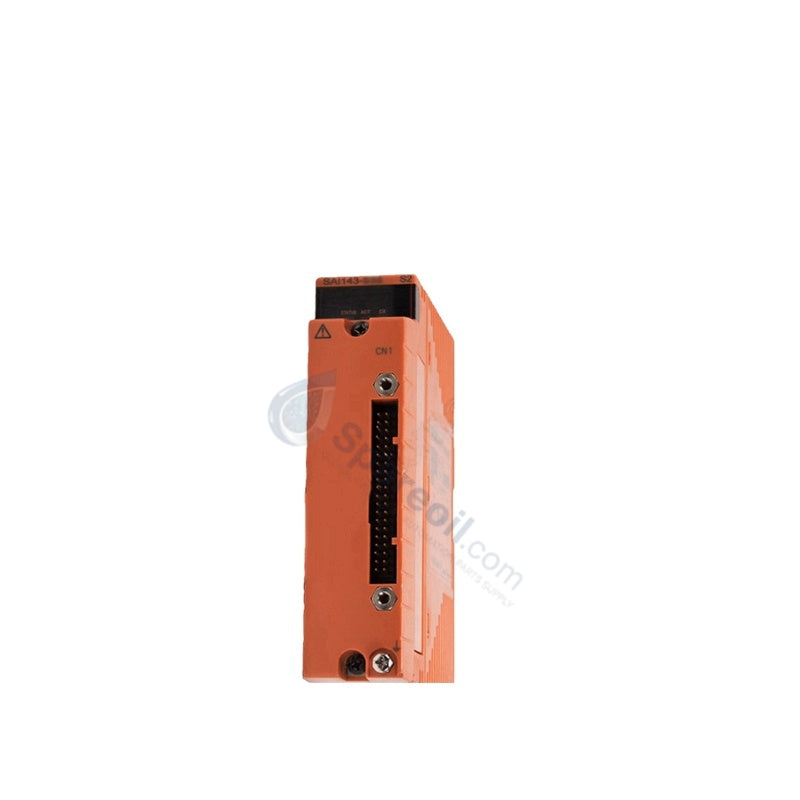

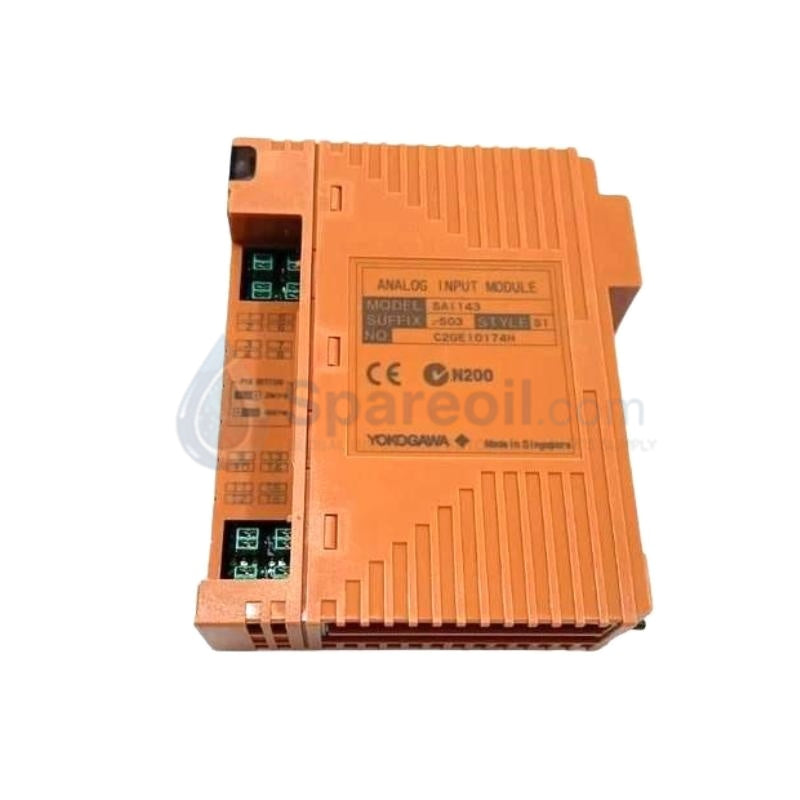

SAI143-H53/A4D00 Módulo de entrada analógica de 16 canales Yokogawa FIO

SAI143-H53/A4D00 Módulo de entrada analógica de 16 canales Yokogawa FIO

Disponibilidad: 20 Quedan en stock

Módulo de entrada analógica Yokogawa SAI143-H53/A4D00 Configurado para el acondicionamiento de señales analógicas de alta densidad dentro de las arquitecturas...

Código: SAI143-H53/A4D00

Manufacturer: Yokogawa
Product No.: SAI143-H53/A4D00
Product Type: Módulos de Entrada Analógica
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de entrada analógica Yokogawa SAI143-H53/A4D00

Configurado para el acondicionamiento de señales analógicas de alta densidad dentro de las arquitecturas Yokogawa CENTUM VP, el Yokogawa SAI143-H53/A4D00 (Módulo de entrada analógica SAI143) proporciona ejecución física/eléctrica directa. El módulo convierte bucles de corriente CC de 4-20 mA y entradas de voltaje CC de 1-5 V en telemetría de sistema digitalizada a través de 16 canales aislados en las unidades de nodo de E/S de campo (FIO).

Desglose de sufijos y matriz de modelos

SAI143: Módulo de entrada analógica base con 16 canales con aislamiento galvánico a nivel de módulo.
-H: Soporte de protocolo de comunicación HART integrado (versión R1.02.00 o superior).
5: Interfaz de conector diseñada para bloques de terminales de abrazadera de presión o cables MIL sin requisitos de protección contra explosiones.
3: Protección ambiental mejorada conforme a la norma ISA G3 de recubrimiento conformado en un espectro térmico de funcionamiento de -20 a 70 grados C.
/A4D00: Código de opción de fábrica que especifica bloques de terminales de abrazadera de presión redundantes dobles para el cableado de campo analógico.

Especificaciones de hardware

Parámetro	Especificación
Modelo	SAI143-H53/A4D00
Marca	Yokogawa
Origen	Japón
Peso	0,45 kg (Peso de envío: 2,5 kg)
Dimensiones	130 x 107,5 x 32,8 mm
Temperatura de funcionamiento	-20 a 70 grados C
Temperatura de almacenamiento	-20 a 70 grados C
Humedad de funcionamiento	10 a 90% HR (sin condensación)
Fuente de alimentación	24 VCC nominales
Consumo de energía	0,4 A
Número de canales	16
Tipos de señal de entrada	Corriente: 4-20 mA CC / Voltaje: 1-5 V CC
Resolución digital	Conversión A/D de 16 bits
Precisión de la medición	+/-0,1% del rango
Resistencia de entrada	Corriente: 250 ohmios / Voltaje: >= 2 Mohm
Tiempo de respuesta escalonado	<= 10 ms
Voltaje de aislamiento	1500 VCA (canal a sistema)
Soporte HART	Paso directo del protocolo HART (sufijo -H)
Recubrimiento conformado	Conforme a la norma ISA G3
Opciones de terminales	Bloque de terminales de abrazadera de presión doble redundante (/A4D00)
Tipo de montaje	Montaje en rack en la unidad de nodo FIO
Certificaciones	CE, C-Tick, normas de seguridad IEC/EN

Aislamiento canal a canal y compensación de unión fría

El SAI143-H53/A4D00 cuenta con aislamiento galvánico dinámico con una clasificación de 1500 VCA entre los circuitos de entrada del lado del campo y el backplane interno del sistema. Esta barrera de aislamiento evita que los bucles de tierra potenciales y el ruido eléctrico de modo común corrompan las conversiones analógicas a digitales de alta resolución de 16 bits. Cuando se interconecta con transmisores de temperatura o sensores de proceso, los algoritmos de software posteriores gestionan el procesamiento de la compensación de unión fría (CJC). Además, los canales de comunicación HART integrados permiten la telemetría digital de banda pasante de paso directo junto con los bucles de CC estándar de 4-20 mA sin interrumpir las variables de proceso en tiempo real.

Preguntas frecuentes

P: ¿Cómo funciona la opción de bloque de terminales de abrazadera de presión redundante doble (/A4D00) durante una falla de hardware?

R: La opción /A4D00 encamina el cableado de instrumentación de campo a dos puntos de aterrizaje de terminales conectados a través de módulos SAI143 redundantes. Si el módulo principal incurre en una falla interna del sistema, la ejecución del sistema de control cambia sin problemas al módulo redundante secundario sin interrupción de la alimentación del bucle de campo o la adquisición de la señal.

P: ¿Pueden los ingenieros cambiar en caliente el módulo SAI143-H53/A4D00 mientras el bus FIO permanece energizado?

R: Sí, los técnicos pueden realizar el intercambio en caliente en línea dentro de las unidades de rack FIO en vivo. Sin embargo, el personal de campo debe asegurarse de que los pares de módulos redundantes dobles estén configurados; el intercambio de un módulo símplex independiente interrumpirá momentáneamente la adquisición de la señal en los 16 canales asociados hasta que el módulo de reemplazo inicialice su firmware.

Pautas de instalación en campo

Instale el SAI143-H53/A4D00 en una ranura autorizada de una unidad de nodo FIO, asegurándose de que los clips de enganche superior e inferior encajen de forma segura en el chasis del backplane. Conecte los cables de campo utilizando el conjunto de terminales de abrazadera de presión redundante doble, asegurándose de que los conductores estén pelados a las longitudes especificadas y sujetos firmemente. Mantenga las líneas de bucle analógico separadas de los conductos de distribución de energía de CA de alto voltaje para evitar interferencias de ruido inductivo. Conecte las trenzas del blindaje del cable directamente a la barra colectora de tierra de menor impedancia más cercana del gabinete. Asegúrese de que los gabinetes del panel mantengan suficiente convección o enfriamiento por aire forzado para mantener las temperaturas ambiente dentro del rango operativo de -20 a 70 grados C.
