Descripción general del producto

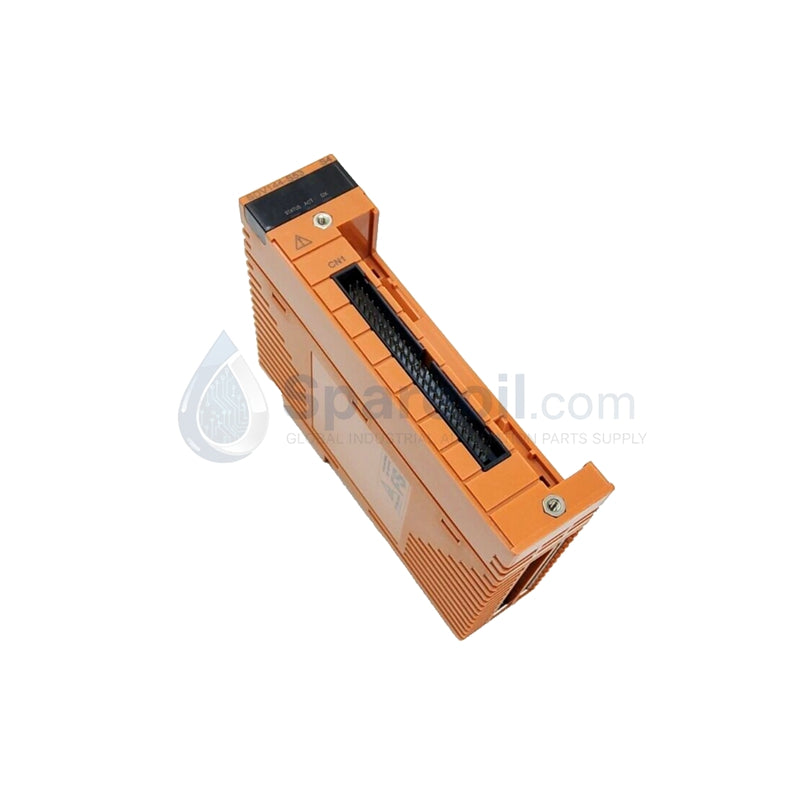

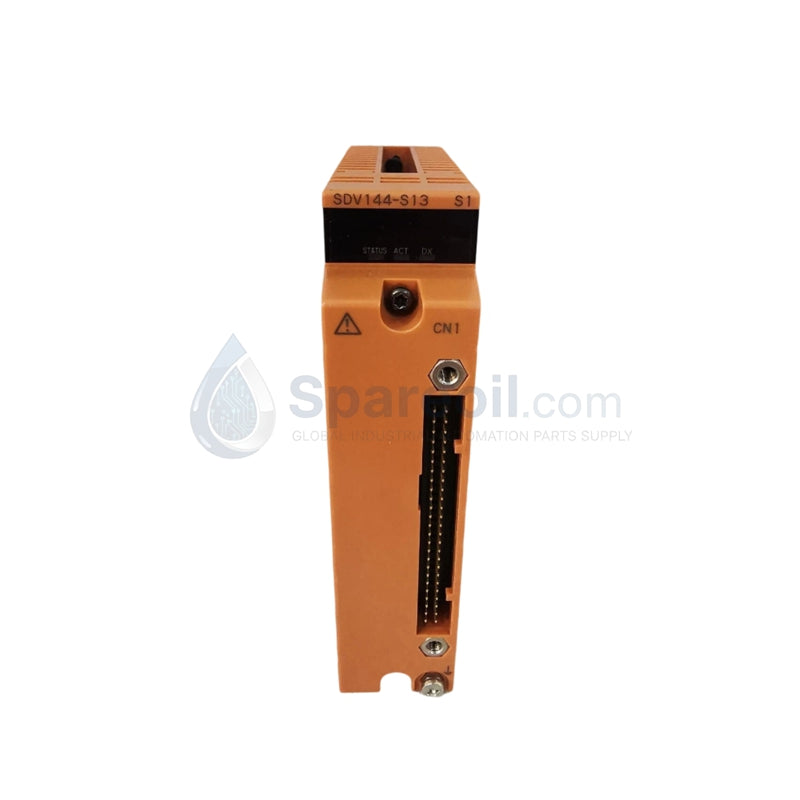

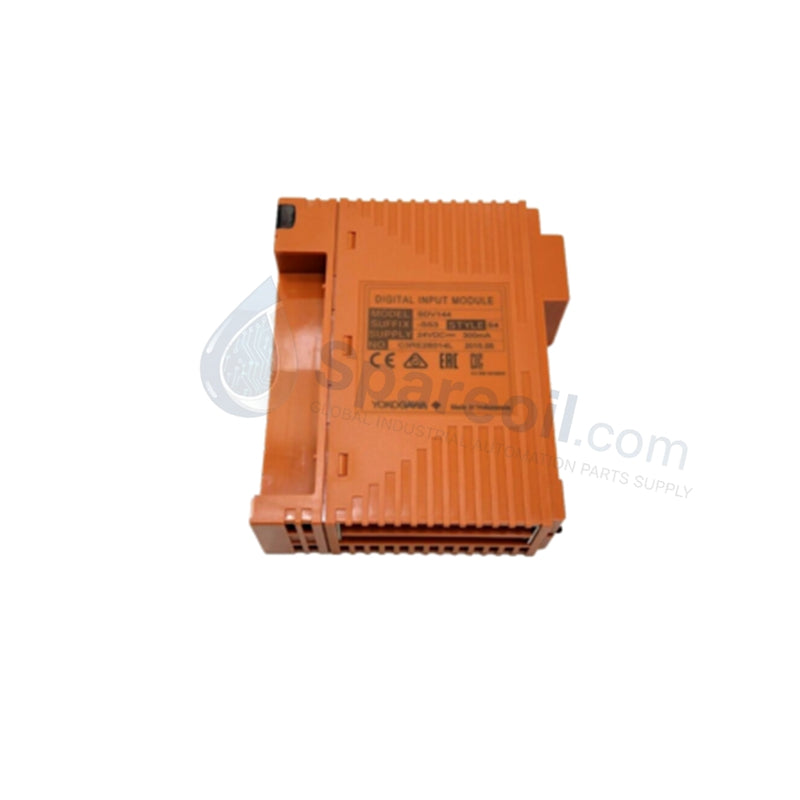

El Yokogawa SDV144-S53/B4S00 es un módulo de entrada de seguridad digital de alta integridad y 16 canales, diseñado específicamente para el Sistema Instrumentado de Seguridad (SIS) ProSafe-RS. Este módulo cuenta con certificación SIL 3, lo que lo convierte en un componente crítico para la monitorización de paradas de emergencia (ESD), detectores de llama y enclavamientos de seguridad. La designación "S53" garantiza un rendimiento óptimo en entornos hostiles, ofreciendo resistencia a gases corrosivos según el estándar ISA G3 y un rango de temperatura ampliado. Equipado con el bloque de terminales de abrazadera de presión /B4S00, este módulo facilita el cableado directo y resistente a las vibraciones en el campo para el control de procesos industriales de alto riesgo.

Condición: 100% Original Nuevo.

Desglose del número de pieza: Serie SDV144

La codificación alfanumérica de Yokogawa define el nivel de seguridad, el endurecimiento ambiental y el estilo de conexión.

• SDV144: Módulo de entrada digital de seguridad (16 canales, aislado).

• -S: Tipo estándar para sistemas instrumentados de seguridad.

• 5: Revisión de alta resolución/durabilidad mejorada.

• 3: Con resistencia a gases corrosivos según la norma ISA G3.

• B4S00: Bloque de terminales de abrazadera de presión integrado para cableado directo.

Especificaciones técnicas

El SDV144-S53/B4S00 combina tiempos de respuesta de seguridad rápidos con aislamiento de alto voltaje.

Ventajas de ingeniería

• Seguridad de proceso con certificación SIL 3: Este módulo cumple con los estándares de seguridad más estrictos (IEC 61508), proporcionando una detección fiable del estado de los dispositivos de campo. Los autodiagnósticos internos continuos identifican instantáneamente tanto fallos de hardware como fallos de cableado en el lado del campo para evitar escenarios de "falla a peligro".

• Resistencia a entornos corrosivos: El revestimiento estándar G3 protege los circuitos internos contra gases corrosivos a base de azufre y cloro. Esto hace que el SDV144-S53 sea ideal para plataformas marinas, refinerías y plantas químicas donde la electrónica estándar se degrada prematuramente.

• Capacidad de temperatura extrema: A diferencia de los módulos de E/S estándar, el SDV144-S53 funciona dentro de una amplia ventana de -20°C a +70°C. Esto elimina la necesidad de armarios especializados con control climático en salas de instrumentos remotas o no acondicionadas.

• Conectividad de campo simplificada: El bloque de terminales de abrazadera de presión /B4S00 elimina la necesidad de una conexión separada para entradas de contacto seco simples. Este diseño sin tornillos evita el aflojamiento de los cables debido a la vibración industrial y reduce significativamente la mano de obra de instalación.

Preguntas frecuentes

P: ¿Puedo usar el SDV144-S53 en un sistema de control CENTUM VP estándar?

R: Si bien la serie SDV144 es físicamente compatible con los backplanes FIO, está diseñada específicamente para el Sistema de Seguridad ProSafe-RS. Requiere el software de la estación de control de seguridad para ejecutar funciones de seguridad con clasificación SIL.

P: ¿Cuál es la principal ventaja de la opción /B4S00?

R: El /B4S00 indica la inclusión de un bloque de terminales de abrazadera de presión. Esto le permite conectar los cables de campo directamente al módulo sin usar un cable KS externo o una placa de terminales separada, lo que ahorra un espacio significativo en el armario.

P: ¿Cómo maneja el módulo el ruido de la señal en el cableado de larga distancia?

R: El SDV144-S53 presenta una clasificación de aislamiento de 2 kV CA y umbrales lógicos específicos (ENCENDIDO ≤ 1 kΩ, APAGADO ≥ 100 kΩ) para evitar que la interferencia electromagnética o la corriente de fuga activen estados "ENCENDIDO" falsos en bucles de seguridad críticos.

P: ¿Es el SDV144-S53/B4S00 de intercambio en caliente?

R: Sí. En una configuración redundante, puede reemplazar un módulo defectuoso mientras el sistema está en funcionamiento. ProSafe-RS garantiza que las funciones de seguridad permanezcan activas a través del módulo redundante durante el intercambio.
