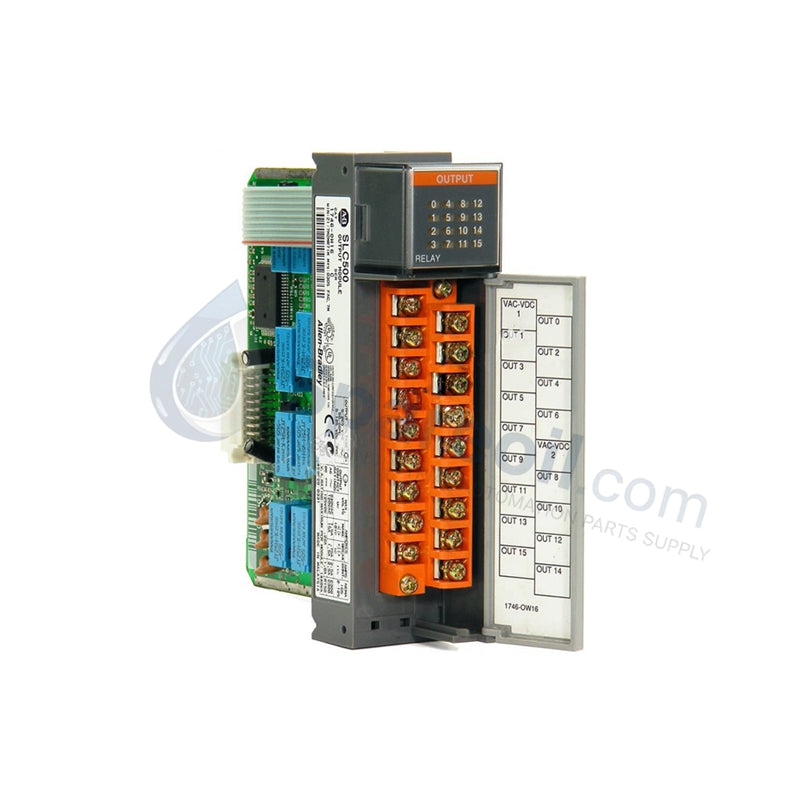

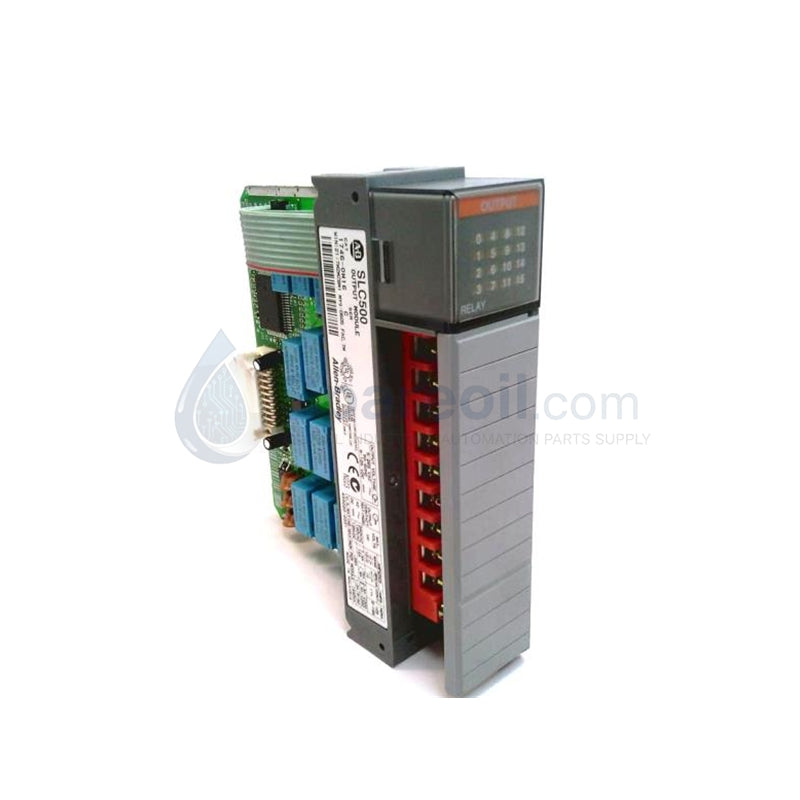

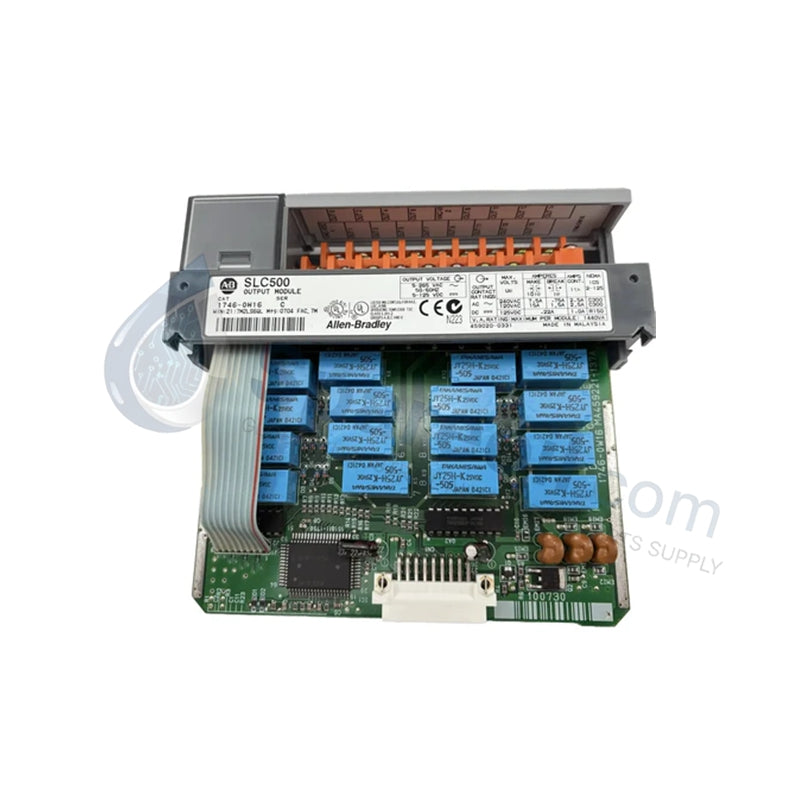

Módulo de salida de relé de 16 canales SLC 500

Módulo de salida de relé de 16 canales SLC 500 | 1746-OW16 Allen Bradley

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1746-OW16 sirve como una interfaz versátil para la serie de controladores SLC 500, proporcionando 16 salidas...

Código: 1746-OW16

Manufacturer: Allen Bradley
Product No.: 1746-OW16
Product Type: Módulos de salida digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1746-OW16 sirve como una interfaz versátil para la serie de controladores SLC 500, proporcionando 16 salidas de relé electromecánicas de alta fiabilidad. Este módulo permite el control simultáneo de diversos tipos de carga, incluyendo solenoides de CA e indicadores de CC, dentro de una única ranura de chasis. Suministramos esta unidad como 100% nueva y original en su embalaje de fábrica, ofreciendo una solución robusta para sistemas que requieren aislamiento físico de contacto seco entre la lógica y la energía de campo.

Especificaciones técnicas

Característica	Detalles de la especificación
Número de salidas	16 salidas de relé electromecánicas
Tensión de funcionamiento (CA)	5…265 V CA
Tensión de funcionamiento (CC)	5…125 V CC
Corriente continua (por punto)	2 A @ 120 V CA / 1 A @ 240 V CA / 2 A @ 30 V CC
Corriente máxima (por módulo)	16 A en total
Corriente del backplane (5 V CC)	0,085 A
Corriente del backplane (24 V CC)	0,090 A
Corriente de fuga en estado apagado	0 mA
Temperatura de funcionamiento	0°C a 60°C (32°F a 140°F)
Serie	SLC 500 (Boletín 1746)

Ventajas de ingeniería

Compatibilidad de carga universal: El 1746-OW16 controla dispositivos de campo de CA y CC. Esta flexibilidad elimina la necesidad de módulos de fuente y sumidero separados, simplificando el inventario de piezas de repuesto y el diseño del gabinete.
Aislamiento galvánico superior: Los contactos de relé mecánicos proporcionan una separación física entre el backplane SLC y los transitorios de campo de alto voltaje. Esto protege la CPU y los módulos adyacentes del ruido eléctrico y las sobretensiones comunes en los centros de control de motores.
Corriente de fuga cero: A diferencia de los módulos triac o transistor de estado sólido, los contactos electromecánicos del 1746-OW16 no presentan fugas en estado apagado. Esto asegura que las cargas de alta impedancia, como los indicadores LED o los relés pequeños, se apaguen completamente cada vez.
Alta capacidad de potencia: El módulo admite hasta 2 amperios por punto. Esta capacidad permite el accionamiento directo de contactores y solenoides más grandes sin el costo y los requisitos de espacio de los relés de interposición.
Soporte de voltaje mixto: Dado que los contactos del relé son "secos", puede mezclar diferentes voltajes en diferentes grupos de salida en el mismo módulo (dentro de los límites de los terminales comunes), lo que ofrece una flexibilidad de cableado sin precedentes.

Preguntas frecuentes

¿Puedo reemplazar un 1746-OW8 por un 1746-OW16?

Sí, el 1746-OW16 proporciona la misma funcionalidad de relé, pero duplica la densidad de salida de 8 a 16 puntos. Debe actualizar la configuración de E/S de su procesador en RSLogix 500 y verificar que su arnés de cableado coincida con la disposición del bloque de terminales de 16 puntos.

¿Cuál es la vida útil esperada de los contactos del relé?

La vida mecánica suele superar los 10.000.000 de ciclos. Sin embargo, la vida eléctrica depende del tipo de carga (inductiva vs. resistiva) y del consumo de corriente. El uso de supresores de sobretensión (redes RC para CA, diodos para CC) en cargas inductivas prolonga significativamente la vida útil de los contactos.

¿Por qué el módulo muestra un consumo de 0.0 A en el backplane de 24 V CC en algunas especificaciones?

El 1746-OW16 Serie C y posteriores obtienen principalmente la energía de la bobina del relé del backplane de 24 V CC (aproximadamente 90 mA cuando todos los relés están energizados). Siempre asegúrese de que su fuente de alimentación SLC (por ejemplo, 1746-P1 o P2) tenga suficiente capacidad de 24 V para soportar el número de módulos de relé instalados.

¿Este módulo es adecuado para conmutación de alta velocidad?

No. Los relés mecánicos tienen inherentemente retrasos de encendido y apagado (típicamente 10-20 ms). Para aplicaciones de alta velocidad o control PWM, use módulos de estado sólido de transistor (1746-OB16) o triac (1746-OA16) en su lugar.
