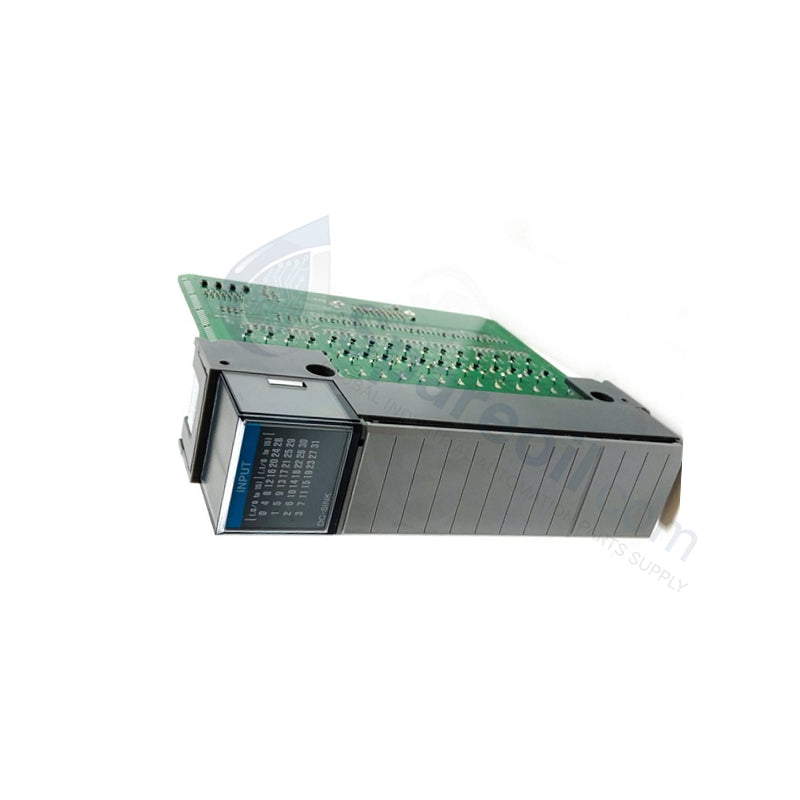

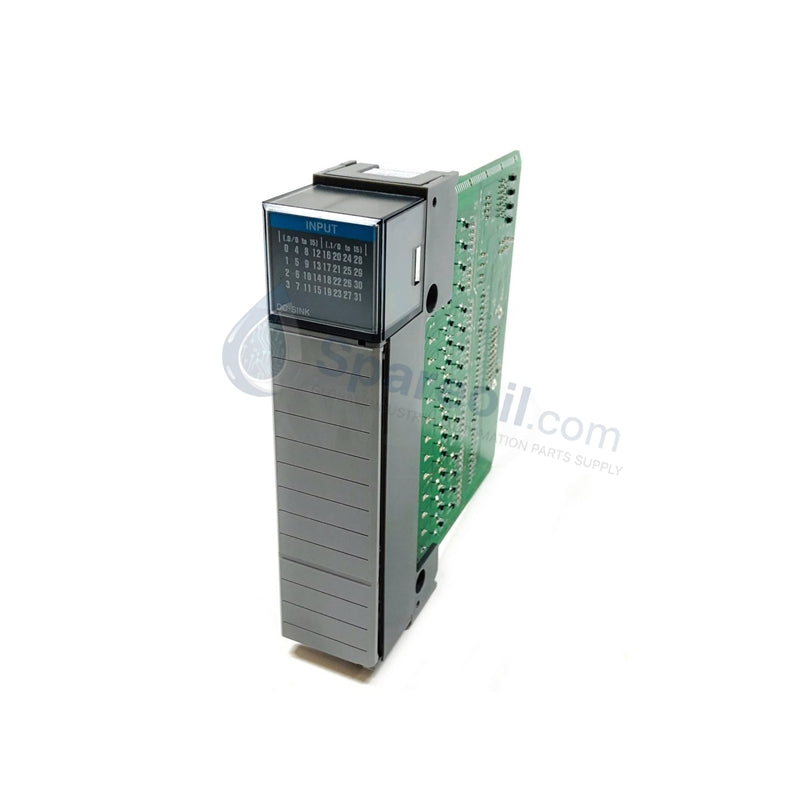

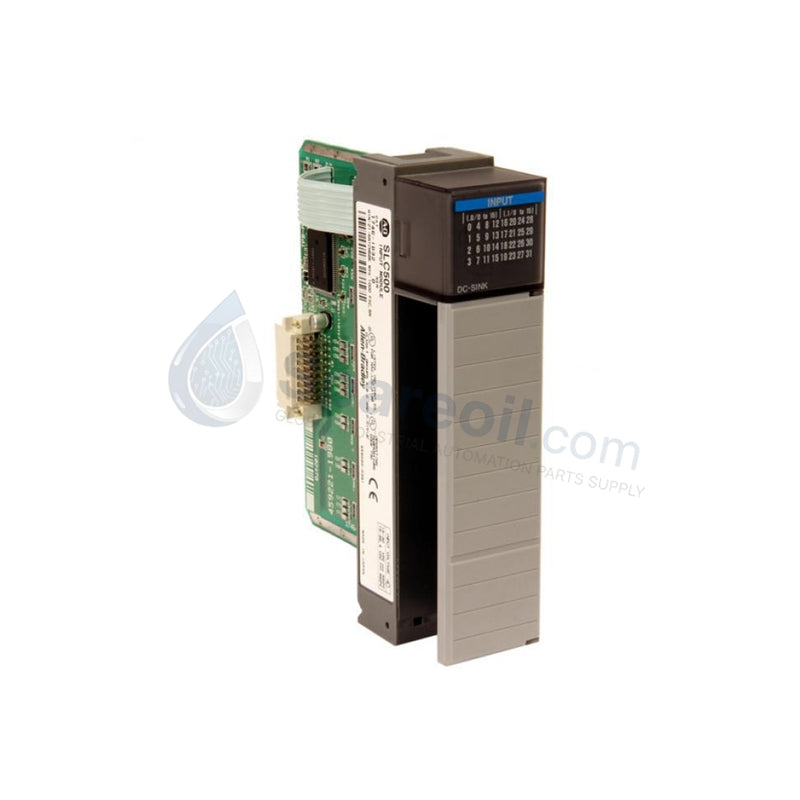

Módulo de entrada de CC de 32 puntos SLC 500

Módulo de entrada de CC de 32 puntos SLC 500 | 1746-IB32 Allen-Bradley

Disponibilidad: 20 Quedan en stock

Descripción del producto El Allen-Bradley 1746-IB32 ofrece una capacidad de entrada discreta de alta densidad para la plataforma PLC SLC 500. Este...

Código: 1746-IB32

Manufacturer: Allen Bradley
Product No.: 1746-IB32
Product Type: Componentes de E/S de SLC 500
Product Origin: USA
Payment:T/T, Western Union
Weight: 170g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción del producto

El Allen-Bradley 1746-IB32 ofrece una capacidad de entrada discreta de alta densidad para la plataforma PLC SLC 500. Este módulo interconecta 32 dispositivos de campo de 24 VCC separados, como sensores de proximidad, interruptores de límite y ojos fotoeléctricos, en una sola ranura de chasis. Al duplicar el número de puntos de los módulos estándar de 16 puntos, reduce significativamente el espacio físico y los costos de hardware de su sistema de control. Suministramos esta unidad como 100% Nueva y Original en su embalaje de fábrica, compatible específicamente con los requisitos de la Serie D para arquitecturas SLC modernas.

Especificaciones técnicas

Especificación	Detalles técnicos
Número de entradas	32 canales (tipo sumidero)
Tensión nominal de entrada	24 VCC
Rango de tensión de funcionamiento	15–30 VCC a 50 °C; 15–26,4 VCC a 60 °C
Corriente de backplane (5 V)	103 mA (típica)
Corriente de backplane (24 V)	0 mA
Retardo de señal (típico)	3 ms (de APAGADO a ENCENDIDO)
Corriente de estado OFF	1,0 mA (máxima)
Tensión de aislamiento	1500 V Continuos (Canal a Backplane)
Disipación de potencia	0,20 W por canal; 6,65 W por módulo
Peso neto del producto	0,17 kg (0,38 lbs)
Peso de envío	1,00 kg (incluye embalaje logístico protector)

Ventajas de ingeniería

Espacio del armario maximizado: La arquitectura de 32 puntos le permite consolidar grandes cantidades de cableado de campo en menos ranuras del chasis SLC 500. Esto evita la necesidad de expansiones de chasis o fuentes de alimentación adicionales en entornos de automatización densos.
Inmunidad al ruido de grado industrial: El aislamiento de alta tensión (1500 V) separa la alimentación de 24 VCC del lado del campo de la lógica sensible de 5 V del backplane SLC. Esta barrera protege al procesador de transitorios eléctricos y ruido de modo común generados por maquinaria industrial pesada.
Tiempos de respuesta rápidos: Un retardo de señal constante de 3 ms garantiza que el módulo rastree los cambios de estado rápidos de los sensores de alta velocidad. Esta velocidad admite una sincronización precisa en aplicaciones de empaquetado, ensamblaje y clasificación de alta velocidad.
Gestión térmica mejorada: El módulo utiliza un eficiente circuito de sumidero de 24 VCC que disipa solo 0,20 vatios por canal. Este bajo perfil térmico evita el sobrecalentamiento en paneles de control abarrotados, manteniendo la estabilidad del sistema incluso a la temperatura máxima de funcionamiento de 60 °C.

Preguntas frecuentes

¿Qué tipo de dispositivos de campo son compatibles con el 1746-IB32?

El 1746-IB32 cuenta con un circuito de entrada "Sinking" (sumidero). Debe utilizar dispositivos de campo "Sourcing" (fuente) (típicamente sensores PNP) que proporcionen una señal positiva de 24 VCC al terminal de entrada para completar el circuito.

¿Este módulo incluye el conector de cableado?

El 1746-IB32 requiere un conector de alta densidad de 40 pines. Recomendamos utilizar los conectores 1746-N3 o 1746-N4 o un conjunto de cables precableados (como la serie 1746-HC) para una instalación más rápida. Siempre verifique si su reemplazo necesita un conector nuevo o si puede reutilizar el brazo de cableado de campo existente.

¿Puedo usar el 1746-IB32 en cualquier ranura del chasis SLC?

Sí, puede instalar el 1746-IB32 en cualquier ranura de E/S disponible de un chasis SLC 1746. Sin embargo, asegúrese de que su fuente de alimentación (por ejemplo, 1746-P1, P2 o P4) pueda soportar el consumo de corriente de 103 mA en el raíl de 5 V para este y todos los demás módulos en el rack.

¿Es compatible este módulo con procesadores SLC 5/01 o 5/02 más antiguos?

Sí, el 1746-IB32 es compatible con toda la familia SLC 500 (5/01 a 5/05). Debido a que es un módulo de alta densidad, asegúrese de que su software RSLogix 500 esté actualizado a la versión que admita el direccionamiento de E/S de 32 puntos.
