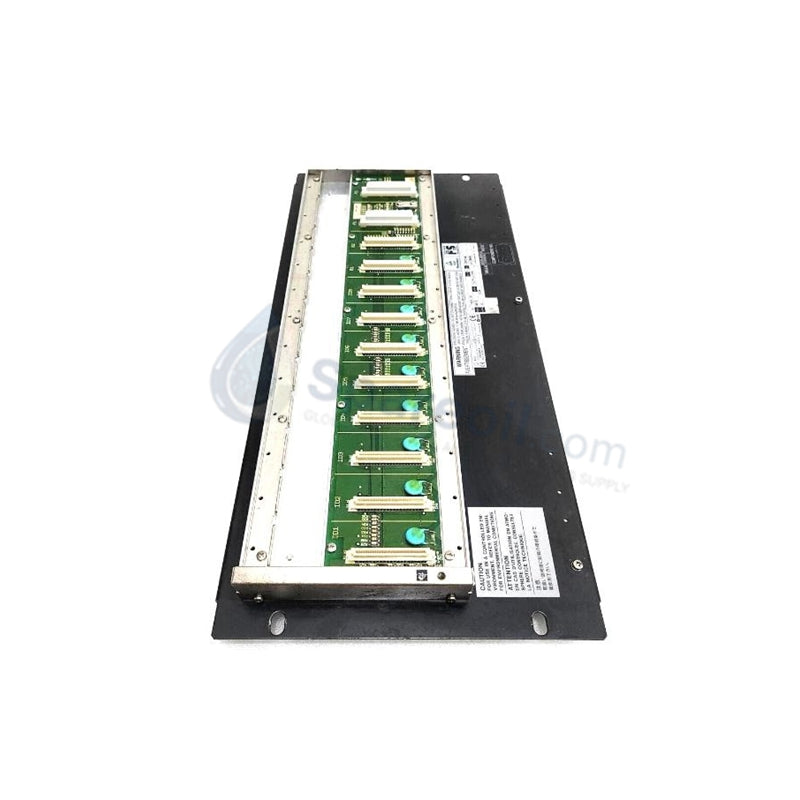

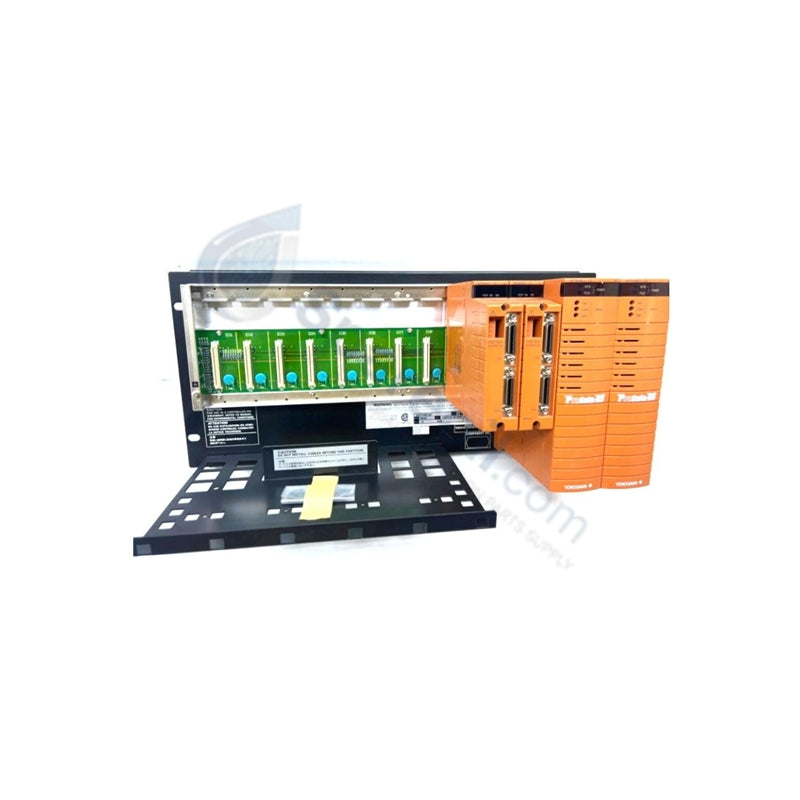

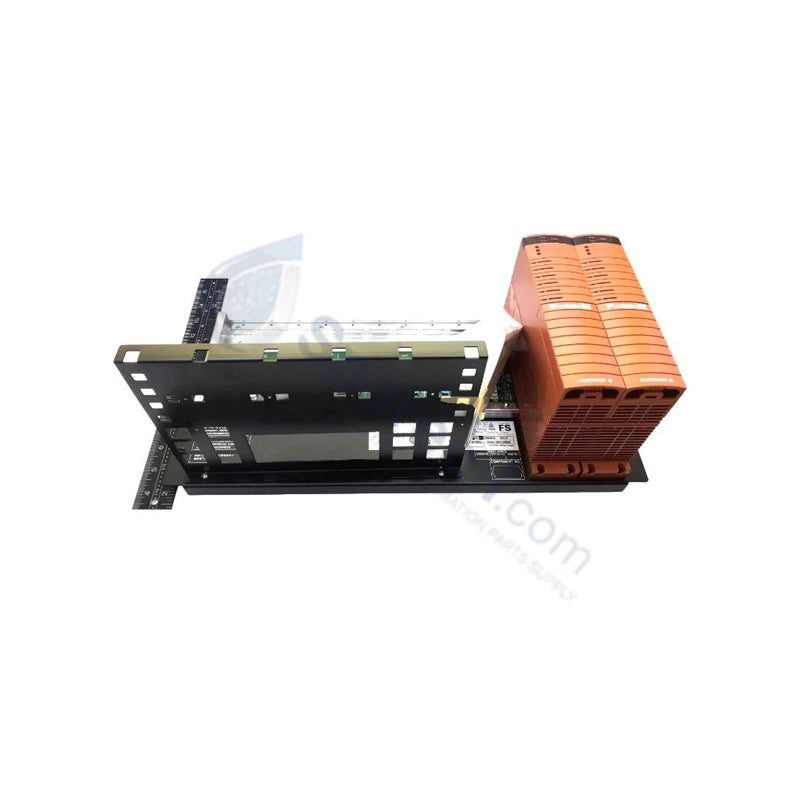

Unidad de Nodo de Seguridad YOKOGAWA SNB10D-225/CU2T

La YOKOGAWA SNB10D-225/CU2T, también catalogada como la Unidad de Nodo de Seguridad SNB10D, funciona como un componente de hardware dedicado para el procesamiento de señales compatible con SIL3 y la gestión de E/S dentro de las plataformas del Sistema Instrumentado de Seguridad (SIS) ProSafe-RS.

Desglose de Sufijos y Matriz de Modelo

Código de Sufijo Descripción
SNB10D Unidad de Nodo de Seguridad (Montaje en Rack)
-2 Fuente de alimentación redundante doble con licencia de expansión de nodo
225 Fuente de alimentación de 220 a 240 V CA
/CU2T Unidad de Conector con Terminador para Bus ESB

Especificaciones de Hardware

Parámetro Especificación
Modelo SNB10D-225/CU2T
Marca YOKOGAWA
Origen Japón
Peso 5.9 kg
Dimensiones 482.6 mm x 221.5 mm x 205 mm
Temperatura de Operación -20 °C a 70 °C
Consumo de Energía 230 VA
Nivel de Seguridad SIL3 (IEC 61508)

Ejecución de Seguridad SIS ProSafe-RS

La SNB10D-225/CU2T facilita la ejecución de estados a prueba de fallos dentro de los lazos de control críticos para la seguridad. La arquitectura de la unidad emplea principios de redundancia modular triple (TMR) 2oo3 a nivel de sistema para garantizar que ningún fallo de hardware de un solo punto resulte en una condición de proceso insegura. Se mantiene un aislamiento galvánico en todas las interfaces de E/S para proteger el controlador de seguridad de sobretensiones transitorias y diferencias de potencial inducidas por tierra. Al aplicar una estricta separación entre la lógica crítica para la seguridad y las redes de control de procesos, el nodo garantiza que las funciones de enclavamiento de seguridad sigan siendo deterministas e independientes, satisfaciendo los rigurosos requisitos de cobertura de diagnóstico exigidos por la certificación SIL3.

Preguntas Frecuentes

P: ¿Se puede configurar la SNB10D-225/CU2T para una entrada de alimentación no redundante?

R: El hardware está específicamente diseñado con una arquitectura de fuente de alimentación dual redundante. Aunque puede funcionar con una sola fuente, las métricas óptimas de seguridad y disponibilidad se basan en entradas de alimentación duales para evitar apagados durante un fallo de alimentación principal.

P: ¿Cuáles son las principales limitaciones de diagnóstico al usar el terminador de bus ESB?

R: La unidad de conector /CU2T proporciona terminación pasiva para mantener la impedancia del bus. Si el bus ESB presenta errores de reflexión o fallas de verificación de redundancia cíclica (CRC), verifique la configuración de los puentes de terminación y la integridad física del cable antes de inspeccionar el backplane del nodo.

Guías de Instalación en Campo

  1. Instale la unidad en un gabinete estándar de 19 pulgadas, asegurándose de que las condiciones ambientales no excedan los estándares de resistencia a la corrosión ISA G3.
  2. Conecte los cables de bus óptico ESB (ANT401) a los puertos designados, asegurándose de que no se viole el radio de curvatura del cableado de fibra óptica para evitar la atenuación.
  3. Termine las entradas de alimentación duales de 220-240 V CA a los terminales redundantes, asegurándose de que cada circuito esté protegido por un interruptor independiente.
  4. Verifique la conexión a tierra en el chasis al perno de tierra del gabinete utilizando cableado de baja impedancia para garantizar un blindaje efectivo contra el ruido electromagnético.
  5. Realice un "handshake" inicial del sistema a través del software de ingeniería ProSafe-RS para confirmar que se reconoce la licencia de expansión del nodo y que se establece la comunicación del bus.
