SNT501-13 Yokogawa SNT501 Hoja de datos y manual técnico

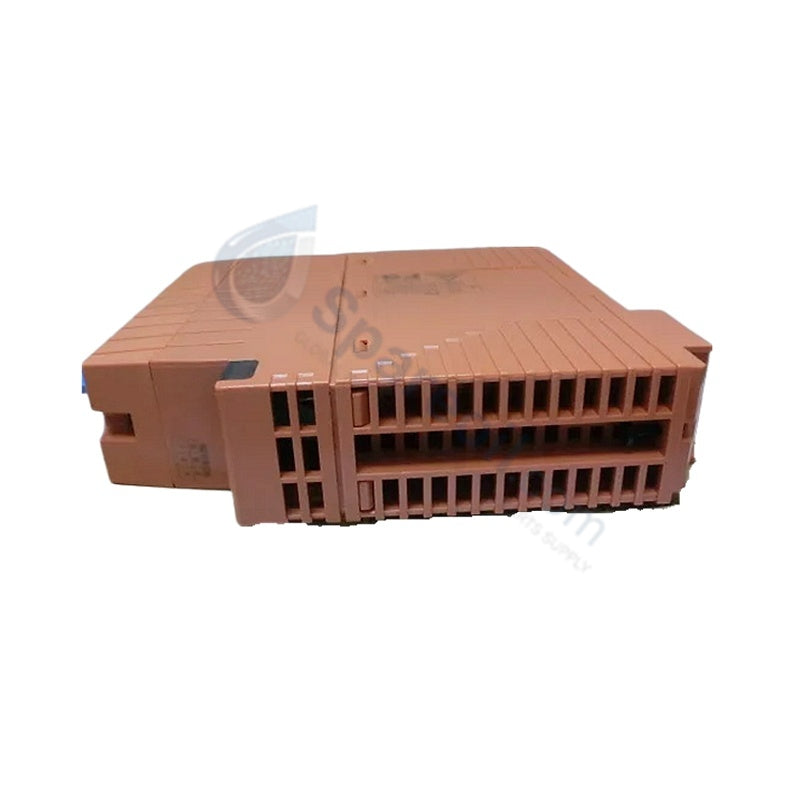

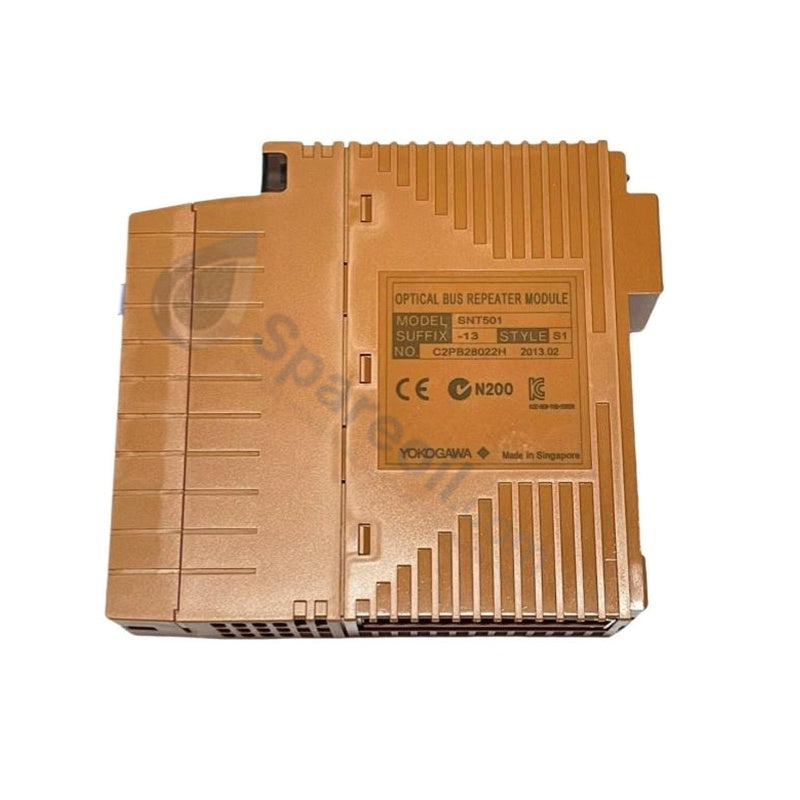

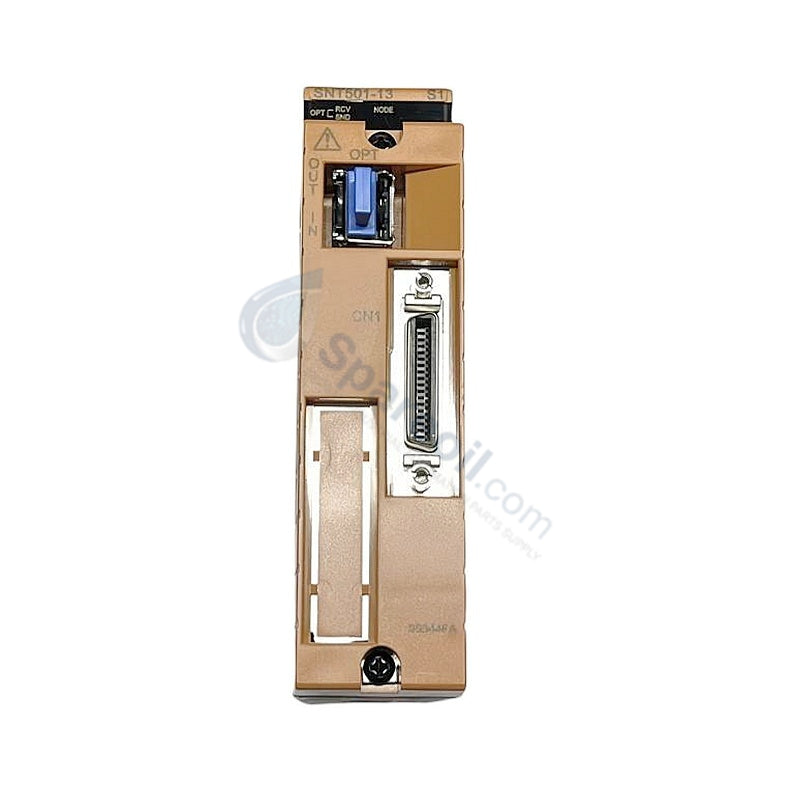

SNT501-13 Módulo esclavo repetidor de bus óptico ESB de Yokogawa

SNT501-13 Módulo esclavo repetidor de bus óptico ESB de Yokogawa

Disponibilidad: 10 Quedan en stock

Módulo Esclavo Repetidor de Bus ESB Óptico Yokogawa SNT501-13 El Yokogawa SNT501-13, también catalogado como el Módulo Esclavo Repetidor de...

Código: SNT501-13

Manufacturer: Yokogawa
Product No.: SNT501-13
Product Type: Módulos repetidores de bus
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo Esclavo Repetidor de Bus ESB Óptico Yokogawa SNT501-13

El Yokogawa SNT501-13, también catalogado como el Módulo Esclavo Repetidor de Bus ESB Óptico SNT501, funciona como un componente de hardware dedicado para la extensión óptica de alta velocidad dentro de las redes del sistema de control distribuido CENTUM VP. Configurado para tareas de repetición de señal en distancias extendidas, el módulo proporciona la ejecución directa de la conversión de señal de óptica a eléctrica para vincular los nodos de E/S de extensión con el backplane de la estación de control principal.

Selección de Configuración de Diseño: Diseño 1

Especificaciones del Hardware

Parámetro	Especificación
Modelo	SNT501-13
Marca	Yokogawa Electric Corporation
Origen	Japón
Peso	0,2 kg (Peso neto del conjunto)
Dimensiones	32,8 x 119,9 x 130 mm
Temperatura de Operación	0 a +60 °C
Consumo de Energía	Línea de alimentación nominal de 24 VCC
Densidad de Interfaz de Nodo	Capacidad de enrutamiento de datos internos equivalente a 32 canales
Arquitectura Principal	Circuito transceptor esclavo de bus ESB óptico
Compatibilidad de Cable	Interfaz de conector MIL serie AKB y líneas de fibra óptica
Variante de Hardware	Tipo de especificación S1
Resistencia de Aislamiento	Mayor o igual a 100 MΩ a 500 VCC
Rigidez Dieléctrica	500 VCA durante 1 minuto
Soporte de Redundancia	Coincidencia de configuración de red de bus redundante dual
Temperatura de Almacenamiento	-20 a +70 °C
Envolvente de Humedad	5 a 95% HR (sin condensación)

Atributos Técnicos de Instrumentación de Control de Procesos y DCS

Este módulo de comunicaciones integra transceptores ópticos redundantes duales para mantener un tráfico de bus determinista de alta velocidad entre los racks de terminales de E/S remotos y los nodos de procesamiento central. La placa utiliza un circuito de conversión interno que traduce los fotogramas de datos ópticos en señales de bus eléctricas para los módulos de las series ADV, AAI y ASD sin añadir latencias de procesamiento de protocolo. Para preservar la integridad del bucle de red en condiciones de EMI industriales severas, la ruta de fibra óptica proporciona un aislamiento físico y galvánico completo, eliminando los bucles de potencial de tierra a través de gabinetes de control físicos separados.

Preguntas Frecuentes

P: ¿Cómo responde el SNT501-13 durante una interrupción repentina del enlace de fibra óptica?

R: Cuando se implementa en una configuración de redundancia dual, la arquitectura esclava cambia todo el seguimiento de la comunicación al canal óptico secundario dentro de un ciclo de escaneo del bus, evitando caídas en los datos de campo.

P: ¿Puede este módulo repetidor esclavo funcionar correctamente sin un seguimiento de alimentación de 24 VCC externo?

R: No, los transceptores ópticos internos y los circuitos de conversión lógica requieren una conexión de alimentación nominal estable de 24 VCC para mantener el estado de enlace de repetición de señal activo.

Pautas de Instalación en Campo

Asentamiento del Módulo en la Placa Base: Deslice la tarjeta de hardware en la ranura de nodo asignada del rack de extensión, bloqueando completamente los mecanismos de retención del módulo para asegurar la conectividad interna del backplane.
Interconexión de Fibra Óptica: Limpie todas las puntas de los conectores de fibra óptica antes de insertarlos en los puertos del transceptor, haciendo coincidir las líneas de transmisión con los puertos ópticos correctos.
Trazado de Tierra del Gabinete: Conecte a tierra los blindajes de los cables del sistema externo y los elementos del chasis del rack directamente a la red de tierra limpia del instrumento para eliminar la acumulación estática.
Restricciones del Radio de Curvatura: Dirija todos los cables de interconexión de fibra óptica utilizando guías de administración de cables que impongan los límites de curvatura mínimos estándar, evitando la atenuación estructural de la señal luminosa.
