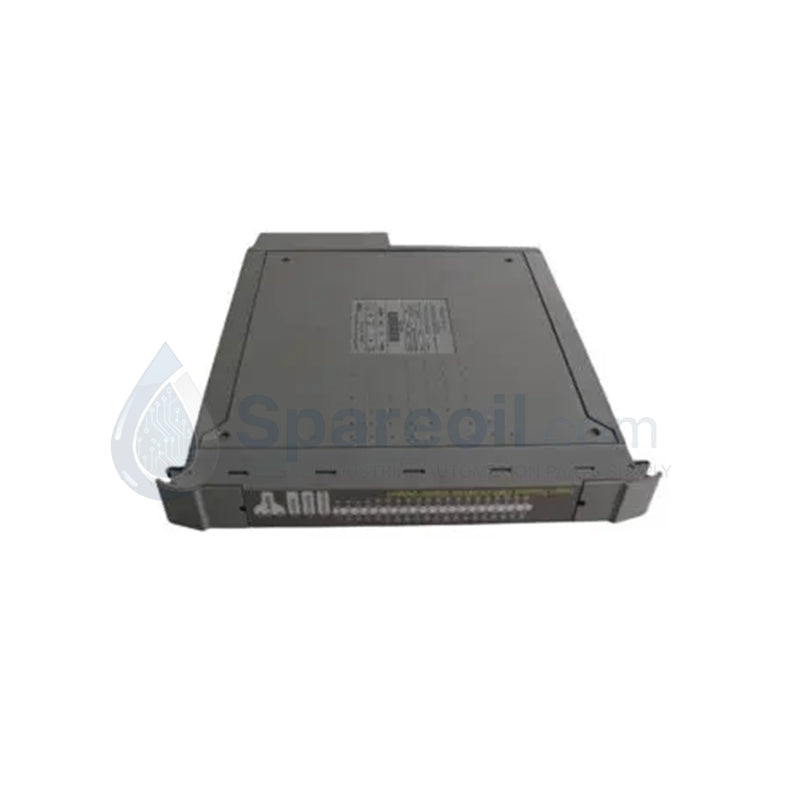

Configurado para conmutación de carga discreta tolerante a fallos en aplicaciones de control de alta integridad, el ICS Triplex T8461 (módulo de salida digital T8461) proporciona ejecución física/eléctrica directa. El hardware gestiona 40 canales de salida discretos organizados en cinco grupos de potencia independientes y aislados de ocho canales cada uno. Operando directamente dentro de la plataforma de seguridad Trusted Triple Modular Redundant (TMR), este componente acciona cargas de campo dentro de un espectro de voltaje de 18 VDC a 60 VDC mientras procesa verificaciones de diagnóstico algorítmicas.
| Parámetro | Especificación |
|---|---|
| Modelo | T8461 |
| Marca | ICS Triplex (Rockwell Automation) |
| Origen | Reino Unido |
| Peso | 2,5 kg |
| Dimensiones | Factor de forma de módulo estándar Trusted |
| Temperatura de funcionamiento | 0 °C a 60 °C |
| Consumo de energía | 22 W (suministro del sistema) / 18 W (suministro de campo a 24 VCC) |
| Canales de salida | 40 (5 grupos de 8 canales) |
| Rango de voltaje de campo | 18 - 60 VCC (admite sistemas nominales de 24 VCC y 48 VCC) |
| Rango de voltaje del sistema | 20 - 32 VCC |
| Corriente de salida nominal | 0,75 A continuo por canal / 6 A máximo por grupo de potencia |
| Corriente de carga mínima | 25 mA (requerido para la monitorización de línea) |
| Resistencia en estado activo | 0,6 ohmios nominales |
| Aislamiento | 50 V sostenidos entre grupos / 1000 V pico |
| Tiempo de respuesta | Retardo de encendido/apagado de 0,5 ms; tiempo de actualización de muestra de 0,5 ms |
El módulo funciona con una arquitectura de Triple Redundancia Modular (TMR) 2oo3, que contiene tres vías de ejecución independientes aisladas física y galvánicamente entre sí. Cada canal realiza una votación de 2 de 3 basada en hardware directamente antes de la salida de la señal, mitigando fallos de punto único y asegurando una operación continua incluso si una vía de componente individual falla. Los límites de aislamiento galvánico se aplican a 50 V sostenidos entre grupos de potencia y hasta 1000 V pico en relación con la lógica del sistema, protegiendo los componentes internos de interferencias eléctricas externas y diafonía. Las rutinas de ejecución de estado a prueba de fallos están codificadas en el circuito interno; al detectar una desviación de hardware interna irrecuperable o un cortocircuito electrónico, las vías afectadas activan una rutina de protección de enclavamiento electrónico y fuerzan la carga de campo correspondiente a un estado seguro designado.
P: ¿Cuál es la consecuencia de conectar un dispositivo de campo que consume menos de la corriente de carga mínima especificada de 25 mA?
R: Si la carga de campo cae por debajo de 25 mA, el circuito interno de monitorización de línea no puede determinar con precisión la integridad del bucle. Esta condición hace que el módulo reporte una falla de configuración de circuito abierto falsa a través de los diagnósticos del sistema, aunque la conmutación física sigue siendo operativa.
P: ¿Cómo responde la protección electrónica contra cortocircuitos durante una falla de campo de alta corriente?
R: El módulo ejecuta un apagado electrónico con enclavamiento en el canal afectado cuando se superan los límites de corriente. La falla se informa automáticamente al controlador y el canal permanece enclavado en un estado seguro y desenergizado hasta que el técnico elimina el cortocircuito de campo y emite un comando de reinicio por software.
P: ¿Se pueden aplicar diferentes voltajes de campo nominales simultáneamente en el módulo?
R: Sí, debido a que los 40 canales están divididos en cinco grupos de potencia independientes con un aislamiento sostenido de 50 V entre ellos, los técnicos pueden cablear grupos separados a distintas fuentes de campo externas de 24 VCC o 48 VCC dentro del rango operativo de 18-60 VCC.
Los técnicos de campo deben verificar que todo el cableado cumpla con los protocolos de instrumentación industrial estándar. Las líneas de campo deben usar conductores de cobre del tamaño adecuado terminados de forma segura en el conjunto de terminación de campo Trusted correspondiente. Mantenga una separación física rígida entre los bucles de control de CC de bajo voltaje y el cableado de distribución de CA de alto voltaje para evitar el acoplamiento electromagnético. Las barras de tierra del sistema interno deben conectarse directamente a la tierra de seguridad de la planta con una trayectoria de baja impedancia, manteniendo los cables de drenaje de blindaje sin empalmar y conectados a tierra en un único punto de terminal designado. Deslice el chasis del módulo suavemente a lo largo de los rieles guía del rack Trusted hasta que los conectores traseros se asienten completamente en la matriz de energía y comunicación del backplane. Apriete todos los tornillos de retención mecánica para asegurar el conjunto contra vibraciones y asegúrese de que el gabinete tenga una ventilación de rack adecuada para disipar las cargas térmicas generadas en condiciones de corriente de grupo de 6 A a plena carga.
