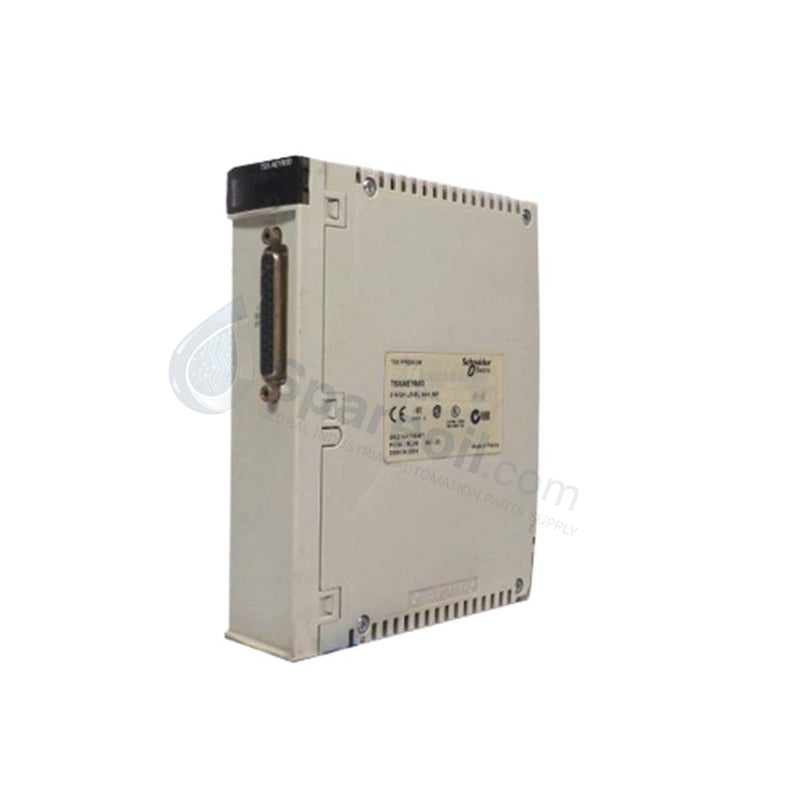

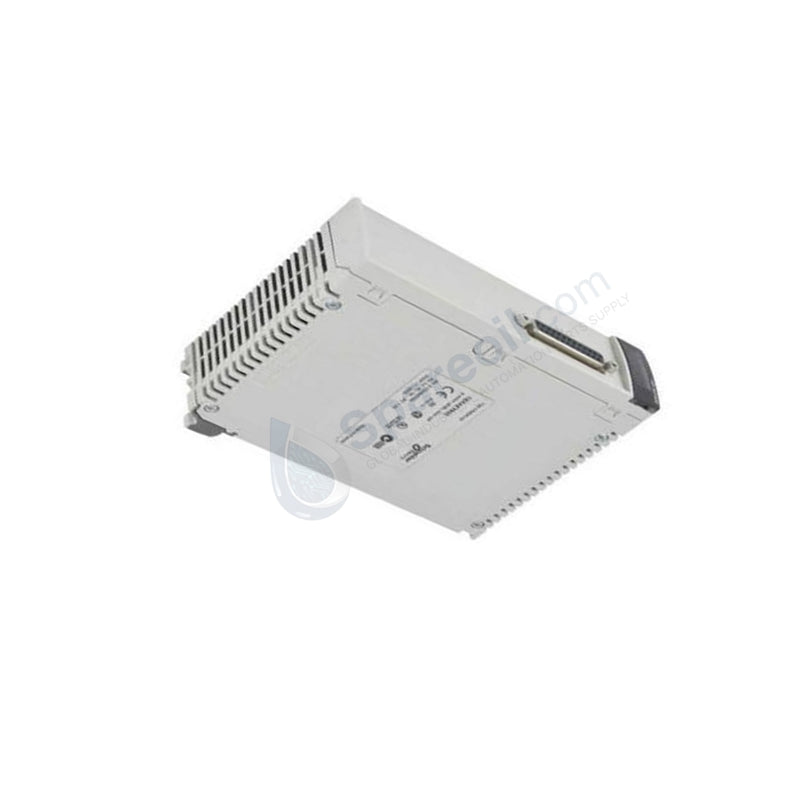

Módulo de entrada analógica Modicon Premium TSXAEY800 de Schneider Electric

El Schneider Electric TSXAEY800, también catalogado como el Módulo de entrada analógica TSXAEY800, funciona como un componente de hardware dedicado para la adquisición de señales analógicas de alto nivel dentro de las arquitecturas de la plataforma de automatización Modicon Premium. El hardware escanea hasta ocho canales de campo analógicos independientes para convertir las entradas de voltaje y corriente en valores digitales de 12 bits para el procesamiento lógico interno. Operando con un tiempo de ciclo de lectura nominal de 27 ms, este módulo de formato estándar envía los datos acondicionados directamente a la unidad central de procesamiento del host a través de la interfaz del backplane del rack.

Especificaciones de hardware

Parámetro Especificación
Modelo TSXAEY800
Marca Schneider Electric
Origen Francia
Peso 0,31 kg
Dimensiones Formato de módulo Modicon Premium estándar
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía 270 mA a 5 VCC
Número de entradas analógicas 8 canales (alto nivel)
Conversión analógica/digital 12 bits
Tiempo de ciclo de lectura nominal 27 ms
Tiempo de ciclo de lectura rápido 3 ms + (3 ms x número de canales utilizados)
Aislamiento entre canales y bus 1000 Vrms
Aislamiento entre canales y tierra 1000 Vrms

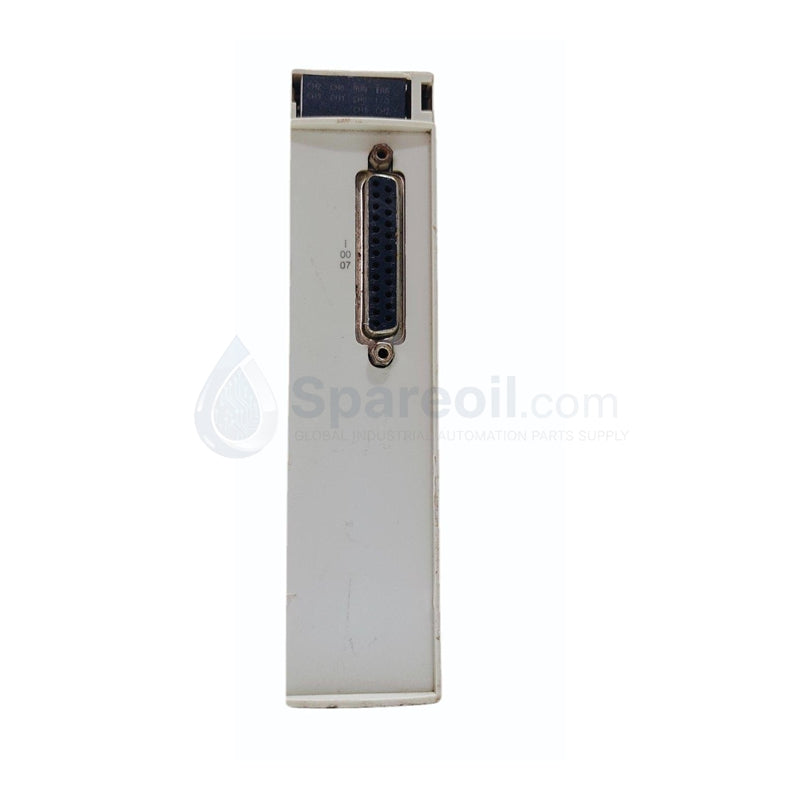

Conexión eléctrica 1 conector SUB-D de 25 pines
Protección contra sobretensiones de entrada -15 a 15 V (estado 0), -30 a 30 V (estado 1) a 250 ohmios

Arquitecturas de red deterministas y escalado de densidad de E/S

Este subsistema de hardware de Schneider Electric utiliza el análisis de datos síncrono para mantener velocidades de rendimiento de datos constantes a través de los buses internos del backplane. La topología de ocho canales optimiza las limitaciones de espacio dentro del gabinete principal del rack al escalar la densidad de señal de alto nivel en una única interfaz de conector SUB-D de 25 pines. Para proteger los componentes lógicos internos de las perturbaciones del campo industrial, los optoacopladores integrados aplican una barrera de aislamiento continua de 1000 Vrms entre las líneas de entrada y la lógica del backplane. Además, las rutinas de firmware compatibles con flash rigen la matriz de conversión, lo que permite que el procesador principal del PLC ejecute cálculos de bucle de control críticos en el tiempo sin latencia en la transmisión de la señal.

Preguntas frecuentes

P: ¿Cuál es la fórmula matemática exacta utilizada para calcular el retardo total de ejecución del rendimiento del módulo cuando se configura para tiempos de ciclo de lectura rápidos?

R: El hardware calcula la ventana de ejecución sumando un tiempo de procesamiento de referencia de 3 ms a un valor incremental de 3 ms multiplicado por el número de canales de entrada activos en el software de configuración.

P: ¿Cómo maneja el módulo un evento de sobrecorriente sostenida que ocurre en un canal de entrada de bucle de corriente?

R: El circuito de entrada contiene protección activa contra sobrecorriente diseñada para soportar corrientes de señal continuas que van desde -30 mA hasta 30 mA con un valor de resistencia interna de 250 kOhm sin que se produzca una falla de los componentes.

P: ¿Puede el convertidor analógico a digital interno mapear señales de voltaje diferencial que carecen de un punto de referencia compartido?

R: No, los canales de hardware utilizan una topología eléctrica de punto común, que requiere que todos los campos analógicos de alto nivel entrantes compartan una única línea de referencia a tierra a través de la interfaz del conector SUB-D de 25 pines.

Guía de instalación en campo

Los ingenieros deben colocar el módulo analógico directamente en una posición válida en un rack de backplane Modicon Premium. Apague completamente la fuente de alimentación principal del sistema antes de insertar o quitar la disposición del módulo para evitar que los transitorios eléctricos interrumpan el enlace de comunicación del bus del backplane.

Asegure la interfaz de conexión encajando firmemente el mazo de cables de campo SUB-D de 25 pines en el conector macho frontal de la carcasa del módulo. Apriete los tornillos de retención integrados en los lados de la carcasa del cable SUB-D para mantener la continuidad eléctrica durante las vibraciones localizadas.

Encamine todas las líneas de entrada analógicas a través de conductos de cableado independientes y conectados a tierra para minimizar el acoplamiento electromagnético externo. Debe conectar la pantalla exterior de los cables del instrumento directamente al bus de tierra de cobre del panel de control principal utilizando abrazaderas de conexión a tierra de baja impedancia.
