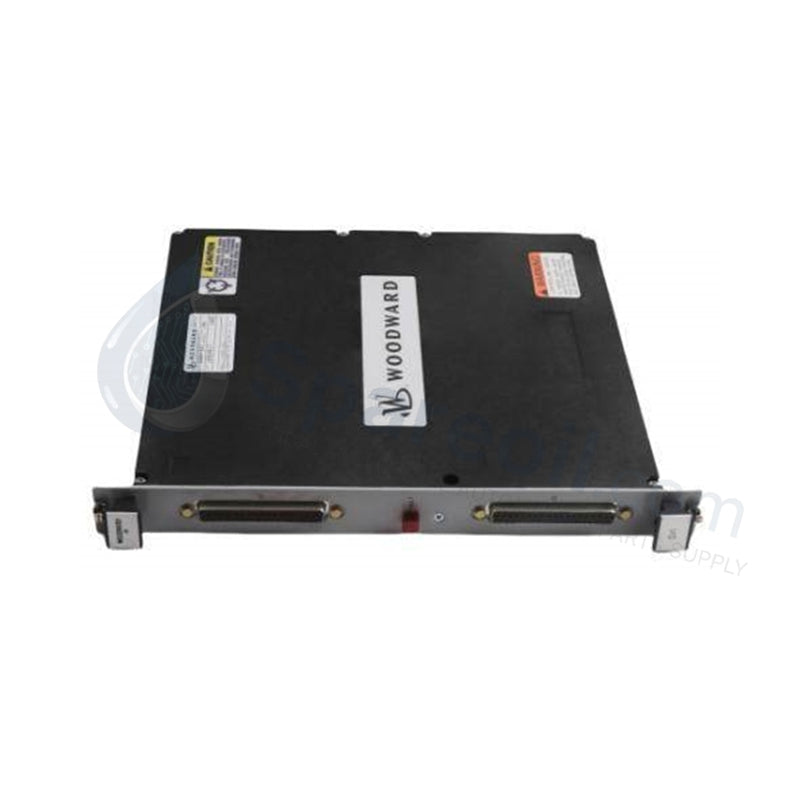

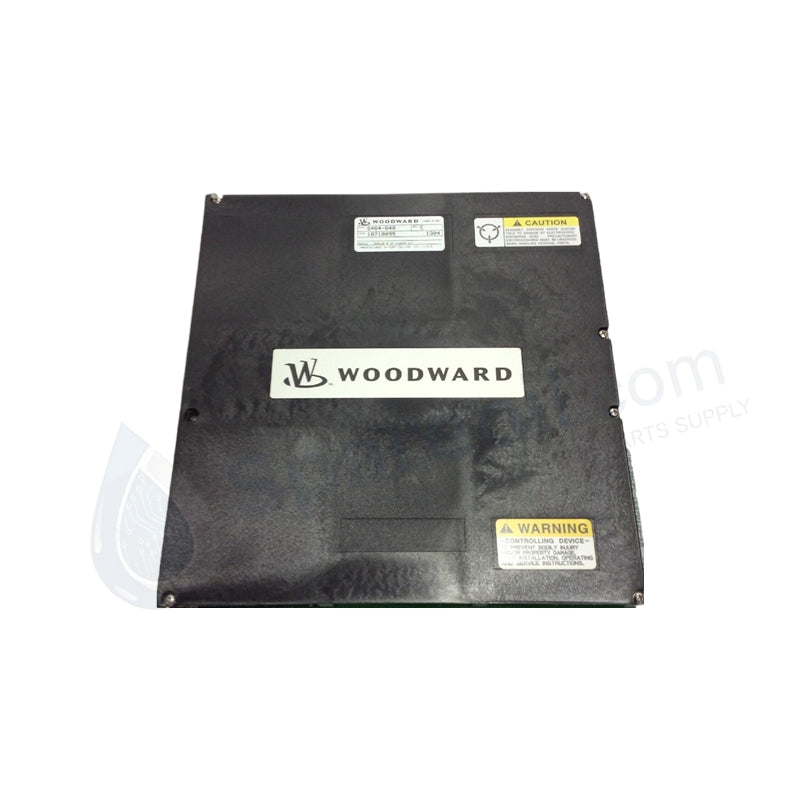

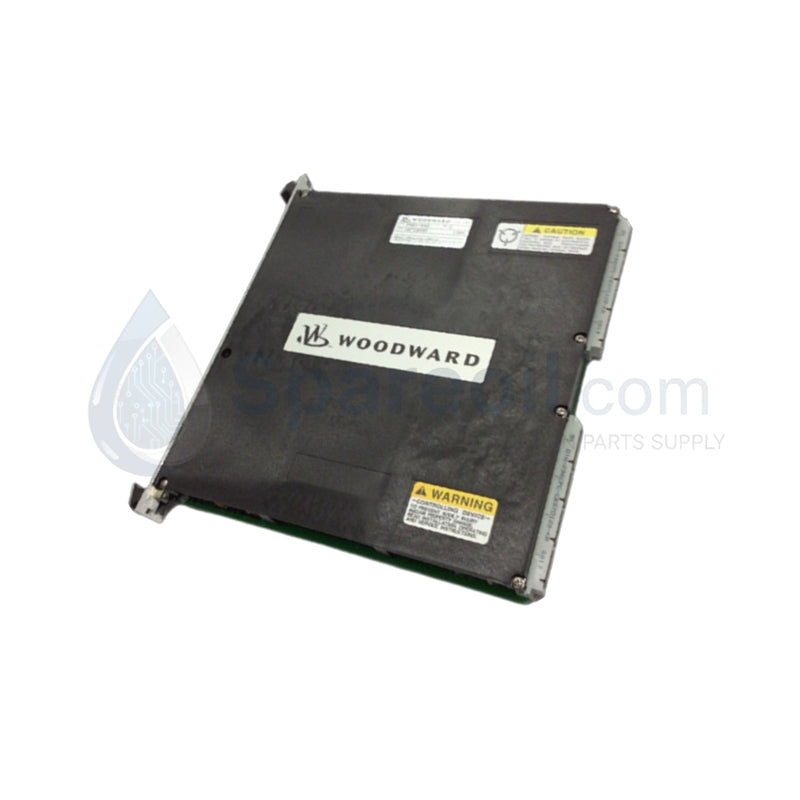

Tarjeta de salida analógica de control de turbina Woodward 5464-648

Disponibilidad: 10 Quedan en stock

Descripción general del producto El Woodward 5464-648 funciona como un módulo de salida analógica de 8 canales de alta precisión,...

Código: 5464-648

Manufacturer: Woodward
Product No.: 5464-648
Product Type: Módulo de salida analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Woodward 5464-648 funciona como un módulo de salida analógica de 8 canales de alta precisión, diseñado específicamente para las plataformas de control MicroNet y NetSim. Este módulo convierte los comandos del procesador digital en señales de corriente de 4-20 mA de alta fidelidad para accionar componentes críticos del lado del campo, como válvulas de combustible, actuadores y sistemas de posicionamiento. El hardware de Revisión E (Rev. E) integra circuitos avanzados de disipación térmica y estabilización de señal, lo que lo hace indispensable para la regulación de turbinas de gas y vapor. Ofrecemos este módulo como 100% Nuevo y Original, asegurando que su infraestructura crítica mantenga los parámetros de seguridad y temporización especificados de fábrica.

Especificaciones técnicas

El 5464-648 ofrece un rendimiento determinista para bucles industriales de misión crítica.

Atributo	Detalles de la especificación
Fabricante	Woodward
Número de modelo	5464-648
Revisión de hardware	Rev. E
Tipo de producto	Módulo de salida analógica (AO)
Número de canales	8 canales independientes (tierra común)
Rango de señal	4–20 mA
Precisión	$\pm 0.1\%$ de escala completa a $25^{\circ}C$
Resistencia de carga máxima	$600 \, \Omega$ a $24 \, VDC$
Resolución	12 a 14 bits (depende del sistema)
Tiempo de respuesta	$< 10 \, ms$
Temperatura de funcionamiento	$-40^{\circ}C$ a $+70^{\circ}C$
Dimensiones	$160 \, mm \times 160 \, mm \times 120 \, mm$
Peso	$0.91 \, kg$ ( $2.00 \, lbs$ )

Ventajas de ingeniería

El Woodward 5464-648 satisface las rigurosas demandas de los entornos de generación de energía y petróleo y gas a través de características de hardware especializadas:

Estabilidad de señal de grado de turbina: El hardware de la Revisión E elimina la deriva de la señal causada por los rápidos cambios de temperatura ambiente dentro de los armarios de control. Esto garantiza que el posicionamiento de la válvula de combustible se mantenga preciso dentro de $\pm 0.1\%$ , evitando ineficiencias en la tasa de calor en las turbinas de gas.
Diagnóstico proactivo de bucle: El módulo monitorea continuamente cada uno de los ocho bucles de salida para detectar condiciones de circuito abierto. Si se rompe un cable de campo o falla un actuador, el módulo marca inmediatamente la falla a la CPU de MicroNet, lo que permite que el sistema inicie un apagado seguro o cambie a un banco redundante.
Protección ambiental robusta: Woodward aplica un revestimiento de conformación profesional al 5464-648. Esta capa protectora protege los componentes SMT sensibles de los gases corrosivos (como $H_{2}S$ ) y la alta humedad que se encuentran con frecuencia en las plataformas marinas y las plantas de procesamiento químico.
Rango térmico extendido: Mientras que los módulos PLC estándar fallan a $55^{\circ}C$ , el 5464-648 funciona de forma fiable hasta $+70^{\circ}C$ . Este alto límite térmico permite la instalación en gabinetes compactos sin ventilación más cerca del patín de la turbina, lo que reduce la longitud y el costo del cableado de señal analógica.

Preguntas frecuentes

¿Esta unidad Woodward 5464-648 es completamente nueva o excedente?

Suministramos el 5464-648 en condición 100% Nuevo y Original. Cada unidad se envía en su embalaje original de fábrica de Woodward, completo con todos los sellos de fábrica intactos, lo que garantiza que el hardware nunca ha sido energizado ni instalado.

¿Cuál es la importancia de la designación "Rev. E"?

La Revisión E representa la iteración más estable del hardware 5464-648. Cuenta con componentes electrónicos mejorados que mejoran la gestión térmica y reducen la susceptibilidad a la interferencia electromagnética (EMI) en comparación con revisiones anteriores (A a D). Sigue siendo totalmente compatible con los racks MicroNet existentes.

¿Cómo maneja el módulo una pérdida de comunicación del sistema?

En caso de una falla de la CPU de MicroNet o interrupción del bus VME, el 5464-648 se puede configurar para "mantener el último estado" o "fallar a bajo" (por ejemplo, $4 \, mA$ o $0 \, mA$ ). Este comportamiento a prueba de fallos garantiza que los actuadores vuelvan a una posición segura conocida durante una falla de control de todo el sistema.

¿Este módulo requiere alimentación externa para los bucles de 4-20mA?

El módulo obtiene su lógica principal y la alimentación del bucle del backplane de MicroNet. Sin embargo, debe asegurarse de que la resistencia de carga total de sus actuadores de campo no exceda los $600 \, \Omega$ para mantener la precisión de la señal nominal y evitar el recorte de voltaje.
