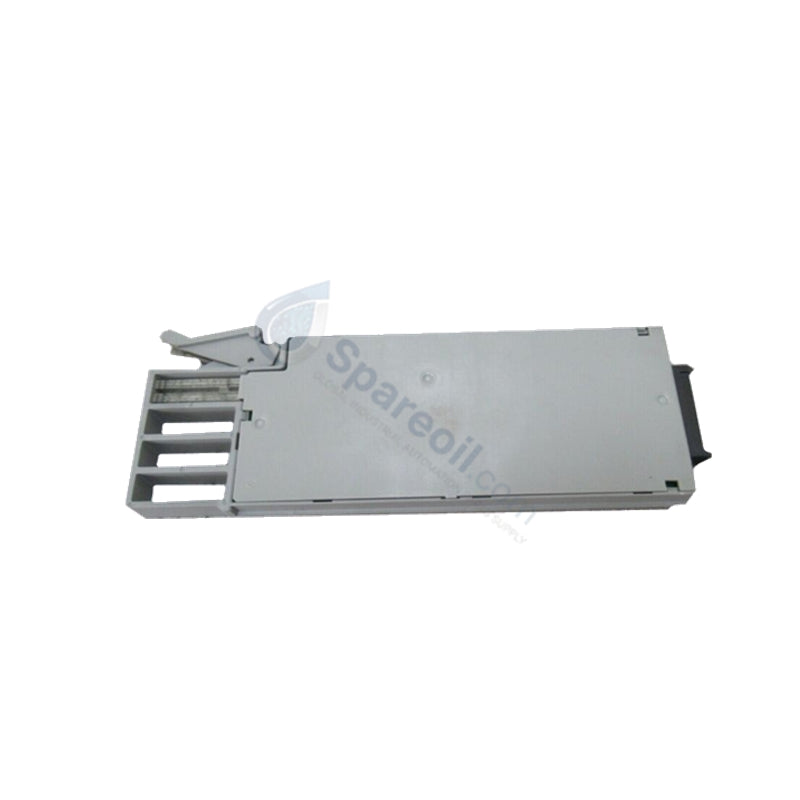

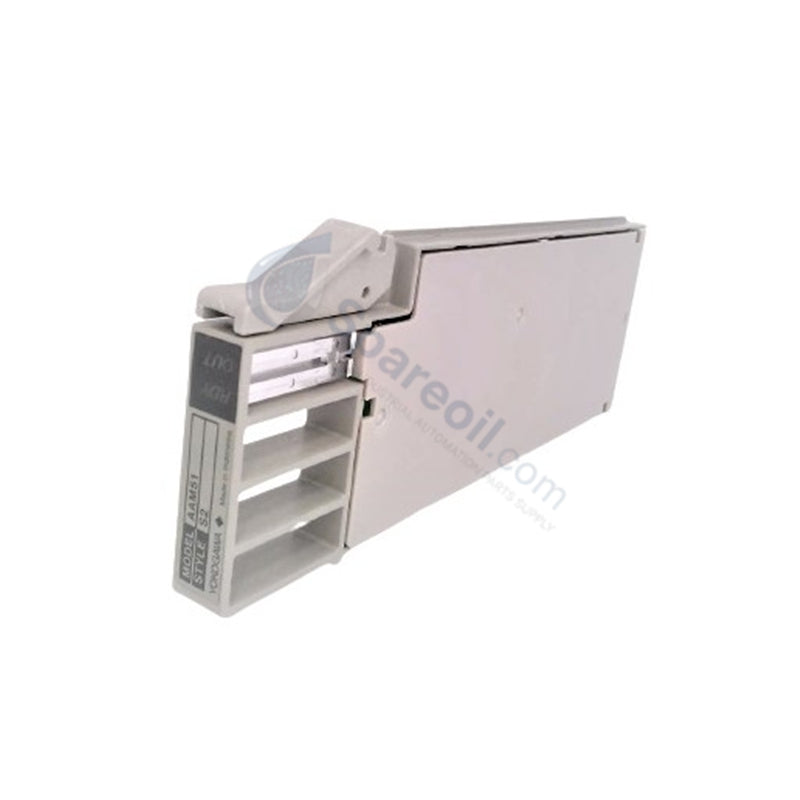

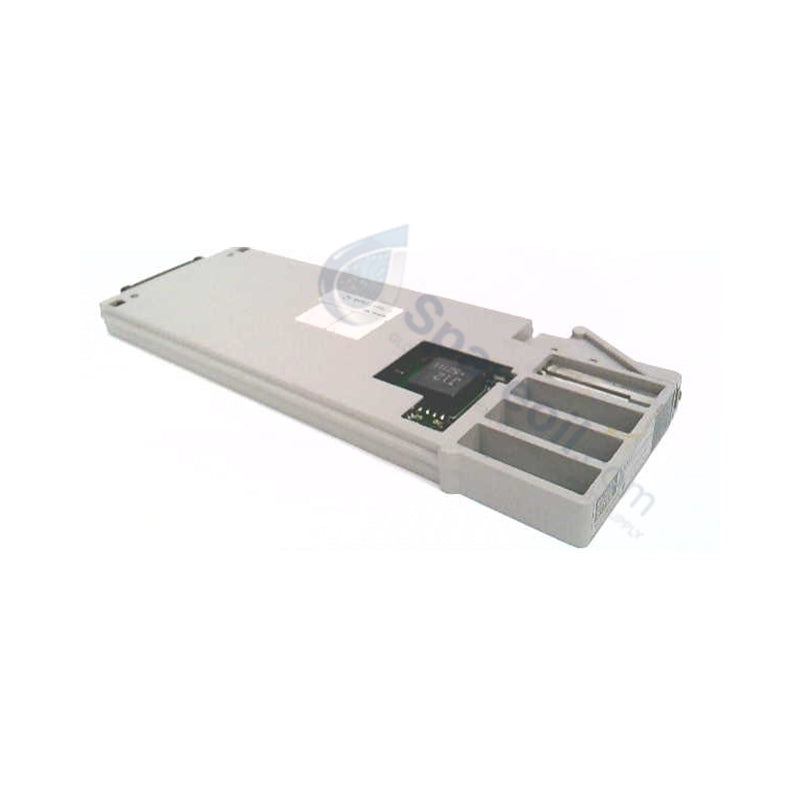

Módulo de salida de corriente y voltaje Yokogawa AAM51

Configurado para una regulación de señal de proceso de alta precisión en sistemas CENTUM VP/CS, el Yokogawa AAM51 (módulo de salida de corriente y voltaje AAM51) proporciona una ejecución física/eléctrica directa.

Especificaciones de hardware

Parámetro Especificación
Modelo AAM51
Marca Yokogawa
Origen Japón
Peso 0,3 - 0,5 kg
Dimensiones 32,8 x 130 x 107,5 mm
Temperatura de funcionamiento -10 °C a +55 °C
Consumo de energía 400 mA (5 VCC)
Rango de salida 4-20 mA CC
Límite de voltaje 25,5 VCC
Voltaje soportado 1500 VCA durante 1 minuto

Control de procesos y conectividad DCS

El módulo AAM51 permite operaciones de salida analógica multicanal dentro de la arquitectura de control de Yokogawa. El dispositivo admite lazos de control de CC estándar de 4-20 mA y garantiza la integridad de la señal a través de un sólido aislamiento galvánico de sistema a campo. Los ingenieros configuran los rangos de la señal de salida y los parámetros de escala directamente a través del software del sistema para alinearse con los requisitos específicos del dispositivo de campo. El módulo utiliza una fuente de alimentación interna de 5 VCC para impulsar su lógica de procesamiento mientras mantiene barreras de aislamiento contra transitorios de voltaje en el campo, lo que soporta un rendimiento de estado estacionario en redes de procesos complejas.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la importancia de la clasificación de voltaje soportado de 1500 VCA?

R: Esta clasificación define la capacidad de aislamiento eléctrico entre el cableado de campo y el bus interno del sistema. Garantiza que los picos de voltaje transitorios en los instrumentos de campo no se propaguen al backplane, protegiendo así los componentes de procesamiento principales de daños.

P: ¿Los rangos de la señal de salida se pueden seleccionar por hardware?

R: No. El AAM51 utiliza una configuración basada en software para definir los rangos de salida. Los operadores deben utilizar la interfaz del sistema para asignar características de señal específicas a los canales de salida asignados antes de poner en servicio el lazo de control.

Pautas de instalación en campo

  1. Procedimiento de montaje: Alinee el módulo AAM51 con los rieles guía del conector del adaptador de E/S (A2BA3D). Asegúrese de que el módulo encaje firmemente contra el conector del backplane para establecer un contacto eléctrico adecuado.
  2. Blindaje del cableado: Conecte todos los blindajes de los cables a la barra de tierra del gabinete. Mantenga prácticas de conexión a tierra consistentes para evitar la inducción de ruido en las señales de salida analógicas, lo que puede causar fluctuaciones en los lazos de control.
  3. Gestión térmica: Instale los módulos con una separación vertical adecuada dentro del gabinete para facilitar el enfriamiento por convección. Adhiérase a los límites de temperatura ambiente de funcionamiento de -10 °C a +55 °C para mantener la longevidad de los componentes.
  4. Prueba de lazo: Antes de poner el módulo en servicio, realice una prueba de lazo para verificar que la señal de salida configurada por software se corresponda con precisión con la corriente medida en el terminal de campo.
