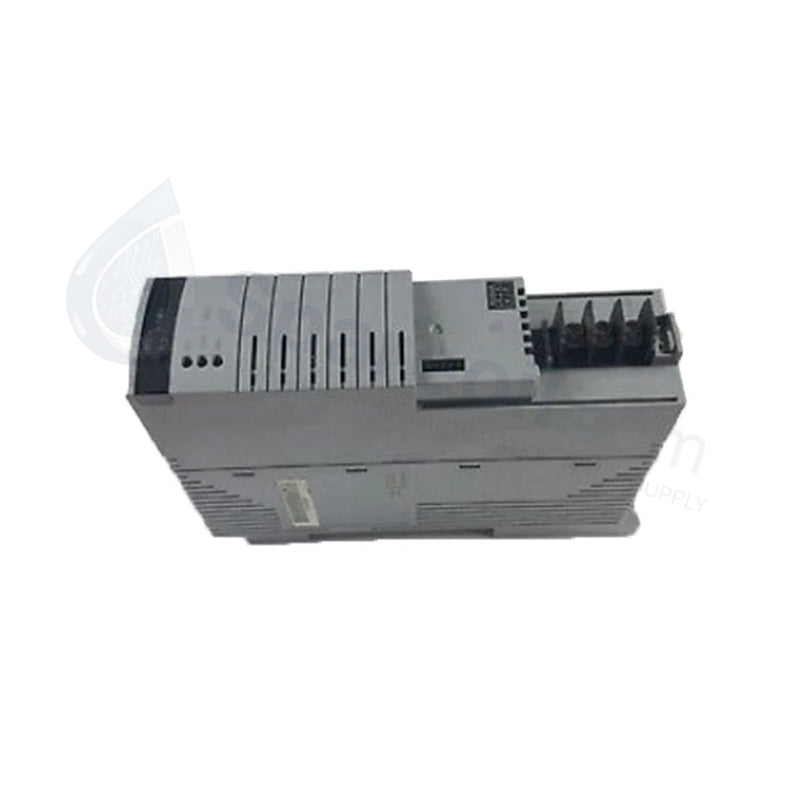

Módulo de salida Yokogawa AAV542-S00 de -10 a +10 V

Módulo de salida Yokogawa AAV542-S00 de -10 a +10 V | 100% Original

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Yokogawa AAV542-S00 funciona como un módulo de salida de voltaje analógico de alta densidad para...

Código: AAV542-S00

Manufacturer: Yokogawa
Product No.: AAV542-S00
Product Type: Componentes de control DCS
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Yokogawa AAV542-S00 funciona como un módulo de salida de voltaje analógico de alta densidad para los sistemas de control CENTUM VP, CENTUM CS 3000 y ProSafe-RS. Proporciona 16 canales no aislados, entregando señales precisas de -10 V a +10 V para controlar elementos de control finales como variadores de frecuencia (VFD), convertidores I/P y posicionadores de válvulas de control. Este módulo traduce los comandos del procesador digital en puntos de ajuste analógicos de alta precisión con un tiempo de respuesta rápido de 40 ms, lo que garantiza un control de lazo ajustado en entornos de proceso dinámicos.

Condición: 100% Nuevo Original. Incluye bloque de terminales ATA4S-00 S2.

Desglose del número de pieza: Serie AAV542

La nomenclatura de Yokogawa define el tipo de señal específico y las características de aislamiento del módulo.

Código de sufijo	Descripción
AAV542	Módulo de salida analógica (-10 a +10 V, 16 canales)
-S	Tipo estándar
0	Siempre 0
0	Tipo básico
Estilo S2	Revisión de hardware actual para una mayor longevidad de los componentes

Especificaciones técnicas

El AAV542-S00 equilibra las actualizaciones de datos de alta velocidad con la estabilidad de la señal de grado industrial.

Parámetro	Especificación
Canales de salida	16 canales (no aislados)
Rango de salida	-10 V a +10 V CC
Precisión	±0,3% FE o ±12 mV (lo que sea mayor)
Resolución	Conversión D/A de 12 bits
Tiempo de respuesta de paso	40 ms
Período de actualización de datos	10 ms
Resistencia de carga permitida	≥ 10 kΩ
Consumo de energía	Máx. 450 mA (5 V CC)
Dimensiones	130 × 107,5 × 32,8 mm
Accesorio estándar	Bloque de terminales de abrazadera de presión ATA4S-00 S2

Ventajas de ingeniería

Rendimiento de lazo de alta velocidad: Un período de actualización de datos de 10 ms junto con una respuesta de paso de 40 ms garantiza que el módulo rastree los cambios rápidos de los puntos de ajuste. Este nivel de rendimiento admite el control de sobretensiones críticas y los lazos de regulación de presión de alta velocidad.
Densidad de gabinete optimizada: La arquitectura no aislada permite 16 canales dentro de una huella delgada de 32,8 mm. Este diseño reduce la cantidad de nidos de E/S requeridos en el gabinete de distribución, lo que reduce los costos generales de infraestructura.
Autodiagnóstico integrado: El AAV542-S00 realiza un monitoreo continuo del lazo de salida y verificaciones de hardware internas. Informa inmediatamente las fallas específicas del canal a la HIS (Estación de interfaz humana), evitando fallas de control no detectadas.
Cableado de campo simplificado: Este paquete incluye el bloque de terminales de abrazadera de presión ATA4S-00 S2. El diseño sin tornillos elimina la fatiga del cableado y garantiza conexiones a prueba de vibraciones para los 16 pares de salida de campo.

Preguntas frecuentes

P: ¿Cuál es la principal diferencia entre el AAV542 y el AAV543?

R: El AAV542-S00 es un módulo no aislado, lo que significa que los 16 canales comparten una tierra común. La serie AAV543 proporciona aislamiento de canal a canal. Utilice el AAV542 cuando sus actuadores de campo compartan un potencial de tierra consistente para ahorrar espacio y costos.

P: ¿El estilo S2 ofrece compatibilidad con versiones anteriores del estilo S1?

R: Sí. El estilo S2 representa una revisión de hardware que utiliza componentes internos actualizados para una mejor gestión térmica, pero mantiene idénticas dimensiones físicas y lógica de software. Puede instalar un módulo S2 en una ranura ocupada anteriormente por una unidad S1 sin reconfiguración.

P: ¿Qué sucede con la salida si el módulo pierde la comunicación con el Controlador (FCU)?

R: El AAV542-S00 admite el comportamiento de "retroceso". Dependiendo de la configuración de su software, las salidas mantendrán su último valor o irán a un estado seguro predefinido (por ejemplo, 0 V) para proteger el equipo del proceso.

P: ¿Cómo manejo la conexión a tierra para un módulo no aislado?

R: Asegúrese de que la señal común del dispositivo de campo y la común del sistema del módulo estén conectadas correctamente en un solo punto. Una conexión a tierra inadecuada en sistemas no aislados puede provocar bucles de tierra que interfieren con la precisión de la salida.
